申请日2014.11.11
公开(公告)日2015.04.15
IPC分类号C02F1/12
摘要
本实用新型公开了一种高浓度废污水加气雾化蒸发处理设备，主要发明内容为水气混合雾化喷射装置，包括进水管(002)，控水阀门(003)，进气管(005)，渐缩管(006)，喷射管(008)等，是将高浓度废污水通过水泵加压形成高速水流(001)，再与气泵产生的高速气流(004)混合形成混合水气流(007)，再经过渐缩管(006)，从喷射管(008)喷出，形成雾化水汽，使水分迅速蒸发消失在空气中，没有蒸发的污水落入污水沉淀池，不断循环处理，使高浓度废污水浓缩、固化成固体废弃物，便于回收处理，达到污染物零排放。
权利要求书
1.一种高浓度废污水加气雾化蒸发处理设备，其特征在于：包括进水管(002)，控水阀门(003)，进气管(005)，渐缩管(006)，喷射管(008);所述的进水管(002)、进气管(005)、及渐缩管(006)连接在一起，控水阀门(003)设置在进水管(002)上。
2.根据权利要求1的高浓度废污水加气雾化蒸发处理设备，其特征在于：所述的控水阀门(003)包括三只对称的、相互独立的带螺纹的螺栓。
3.根据权利要求2的高浓度废污水加气雾化蒸发处理设备，其特征在于：所述的螺栓是可以单独调节的，三只螺栓共同作用在高速水流(001)上。
4.根据权利要求1的高浓度废污水加气雾化蒸发处理设备，其特征在于：所述的进气管(005)和进水管(002)的夹角在45度左右，进气管(005)和渐缩管(006)在一条直线上。
说明书
高浓度废污水加气雾化蒸发处理设备
技术领域
本实用新型涉及一种高浓度废污水加气雾化蒸发处理设备，属于高浓度污水处理技术领域，尤其是针对没有回收利用价值的高浓度废污水进行污染物的固化处理。
背景技术
随着国民经济的快速发展，水资源日益紧缺，各行各业大力提倡节水技术，提高污水回用技术，污水产生量也相应减少，但高浓度废污水的产生也增加了处理的难度和成本。
2014年发生的腾格里沙漠污水池问题是一个最明显的例子，阿拉善盟腾格里工业园区的几家化工厂产生的大量污染浓度很高的污水，因其处理成本高而非法在沙漠里建立污水蒸发池，从而造成了对环境无法弥补的严重损害。
对高浓度废污水的处理，相关企业和科研工作者付出了大量的心血，研制了蒸发、过滤、电离等高浓度水处理技术，为污水处理做出了很大贡献。
高浓度废污水处理技术虽然不少，但都有一定的局限性。
如：一种含盐污水的处理装置(专利号：201320863733.9)、低温蒸发高浓度污水的处理方法(专利号：201410071502.3)需要热空气进行污水蒸发，需要提供不菲的热能，主要侧重于节能方面;热泵蒸发法处理超稠油污水工艺技术(200910219921.6)主要对超粘稠污水进行处理;基于反渗透的高浓度污水处理方法(专利号：201410072039.4)用反渗透的处理污水，缺点是只能对颗粒物进行过滤。
基于上述不完全统计的方案存在的不同缺点，发明人研制开发一种高浓度废污水处理设备，为高浓度费污水处理提供一条有效的途径。主要用于脱硫废水、化工、造纸、电厂循环水等排放的浓盐废水，在毫无回收价值但又无法排放的情况下，采取的盐、水分离技术，经电沉淀、过滤硬度和浊度后采用加气雾化蒸发方式进行盐、水分离，从而实现零排污。
发明内容
为了解决高浓度废污水处理的问题，本实用新型采取的盐、水分离技术，再经电沉淀、过滤硬度和浊度后，采用加气雾化蒸发方式进行盐、水分离的高浓度废污水处理技术。
本实用新型是通过如下技术方案进行实施的：

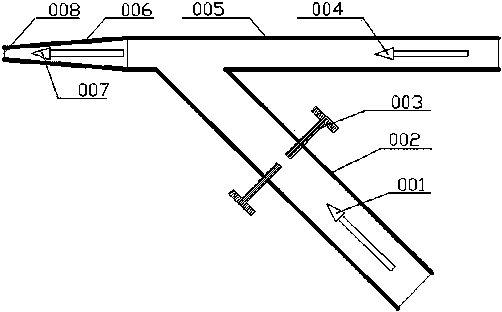

高浓度废污水加气雾化蒸发处理设备的主要部分是水气混合雾化喷射装置，包括进水管(002)，控水阀门(003)，进气管(005)，渐缩管(006)，喷射管(008)。
还需要配套的污水沉淀池、污水过滤池、水泵、气泵等设备。
污水沉淀池根据环境条件设置，面积至少在数十平方米，一般设置成长方形，水气混合雾化喷射装置置于污水沉淀池的一端，喷射管(008)朝向另一端。
从污水沉淀池取出的污水，经过污水过滤池的过滤，滤除不溶于水的固体物质，再经水泵加压后产生的高速水流(001)输送到进水管(002)，同时，气泵产生的高速气流(004)输送到进气管(005)。
控水阀门(003)是调节高速水流(001)的流速和紊流强度的。
众所周知，水在获取一定的能量后会蒸发到空气中，污水中的盐分等污染物则不易蒸发。
高速水流(001)经过控水阀门(003)的调节，与高速气流(004)混合，形成混合水气流(007)，经过渐缩管(006)，从喷射管(008)喷出，形成雾化水汽，迅速蒸发消失在空气中，而不易蒸发的污染物和部分未蒸发的污水落入污水沉淀池。
设备的进水管(002)、进气管(005)、及渐缩管(006)连接在一起，控水阀门(003)设置在进水管(002)上。
污水经过上述循环不断的快速蒸发，污水沉淀池中的污水浓度越来越高，最后形成固体废弃物，便于回收处理，达到污染物零排放。
本实用新型与目前采用的污水处理方式相比具有明显的优势：1、处理后产生的是固体废弃物，可以回收利用;2、可以做到污水零排放;3、污水蒸发后增加空气湿度有利于环境，做到废物利用。
