申请日2014.09.04
公开(公告)日2014.12.24
IPC分类号C02F101/18; C02F9/04
摘要
本实用新型公开了含氰银废水的回收装置，包括依次通过管道连通的含氰银废水预处理系统、一级膜分离处理系统、二级膜分离处理系统和输送系统，一级膜分离处理系统通过管道连接有银回收系统，含氰银废水预处理系统包括依次通过管道连通的含氰银废水收集池、原水泵、袋式过滤器、超滤器和预处理水箱，一级膜分离处理系统包括依次通过管道连通的一级增压泵、一级精滤器、一级高压泵、一级膜分离装置和一级处理水箱，输送系统包括依次通过管道连通的回用水箱和输送泵，银回收系统包括银回收处理水箱、银回收输送泵和银回收装置。本实用新型具有银回收率高且运行成本低的优点。
权利要求书

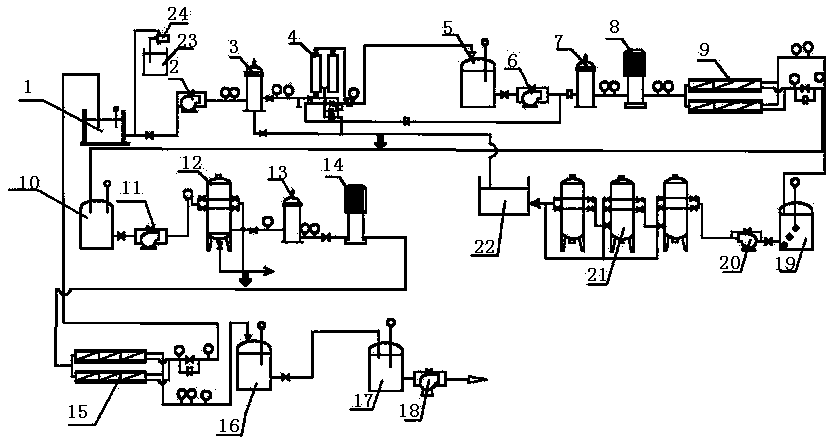

1.一种含氰银废水的回收装置，其特征在于：包括依次通过管道连通的含氰银废水预处理系统、一级膜分离处理系统、二级膜分离处理系统和输送系统，所述一级膜分离处理系统通过管道连接有银回收系统，所述含氰银废水预处理系统包括依次通过管道连通的含氰银废水收集池(1)、原水泵(2)、袋式过滤器(3)、超滤器(4)和预处理水箱(5)，所述一级膜分离处理系统包括依次通过管道连通的一级增压泵(6)、一级精滤器(7)、一级高压泵(8)、一级膜分离装置(9)和一级处理水箱(10)，所述二级膜分离处理系统包括依次通过管道连通的二级增压泵(11)、二级碳滤器(12)、二级精滤器(13)、二级高压泵(14)、二级膜分离装置(15)和二级处理水箱(16)，所述输送系统包括依次通过管道连通的回用水箱(17)和输送泵(18)，所述银回收系统包括银回收处理水箱(19)、银回收输送泵(20)和银回收装置(21)。
2.根据权利要求1所述的含氰银废水的回收装置，其特征在于：所述银回收装置(21)通过管道连接有破氰池(22)，所述二级碳滤器(12)通过管道连接有破氰池(22)，所述袋式过滤器(3)和超滤器(4)通过管道连接有破氰池(22)。
3.根据权利要求1所述的含氰银废水的回收装置，其特征在于：所述含氰银废水收集池(1)与原水泵(2)连通的管道上设有pH调节装置，所述pH调节装置包括调节药箱(23)和计量器(24)。
4.根据权利要求1所述的含氰银废水的回收装置，其特征在于：所述含氰银废水收集池(1)、一级处理水箱(10)、二级处理水箱(16)或银回收处理水箱(19)内设有液位仪。
说明书
一种含氰银废水的回收装置
技术领域
本实用新型涉及废水处理领域，具体涉及一种含氰银废水的回收装置。
背景技术
氰化物在电镀中是作为最优良的络合剂被广泛应用。氰化物具有极高的络合能力，和锌、镉、铜、银、金等都可以生成络合物，由氰络合物组成的氰化物电镀液性能优异。但氰化物有剧毒，含氰废水主要来源于电镀或湿法提金等行业。
电镀银后的含氰银的废水主要采用碱性氯化法两级破氰法，但是这种直接采用碱性氯化法两级破氰的方法，次氯酸钠或次氯酸钙的用量比较大，含氰废水处理运行成本高且回收银的收率低，造成了金属浪费，且造成了环境污染，故不适宜工业化大规模采用。
实用新型内容
本实用新型要解决的问题是一种银回收率高且运行成本低的含氰银废水的回收装置。
为了解决上述问题，本实用新型提供了一种含氰银废水的回收装置，包括依次通过管道连通的含氰银废水预处理系统、一级膜分离处理系统、二级膜分离处理系统和输送系统，所述一级膜分离处理系统通过管道连接有银回收系统，所述含氰银废水预处理系统包括依次通过管道连通的含氰银废水收集池、原水泵、袋式过滤器、超滤器和预处理水箱，所述一级膜分离处理系统包括依次通过管道连通的一级增压泵、一级精滤器、一级高压泵、一级膜分离装置和一级处理水箱，所述二级膜分离处理系统包括依次通过管道连通的二级增压泵、二级碳滤器、二级精滤器、二级高压泵、二级膜分离装置和二级处理水箱，所述输送系统包括依次通过管道连通的回用水箱和输送泵，所述银回收系统包括银回收处理水箱、银回收输送泵和银回收装置。
作为本实用新型的进一步改进，所述银回收装置通过管道连接有破氰池，所述二级碳滤器通过管道连接有破氰池，所述袋式过滤器和超滤器通过管道连接有破氰池。
作为本实用新型的进一步改进，所述含氰银废水收集池与原水泵连通的管道上设有pH调节装置，所述pH调节装置包括调节药箱和计量器。
作为本实用新型的进一步改进，所述含氰银废水收集池、一级处理水箱、二级处理水箱或银回收处理水箱内设有液位仪。
本实用新型相对于现有技术，具有以下优点。
本实用新型一种含氰银废水的回收装置，包括依次通过管道连通的含氰银废水预处理系统、一级膜分离处理系统、二级膜分离处理系统和输送系统，首先废水经过含氰银废水预处理系统，调节pH值同时过滤一些大的颗粒杂质、异味和颜色，且将含氰铜废水进行浓缩，将浓缩液进入破氰池，其余进入下一处理流程;再进入一级膜分离处理系统，将废水中细小颗粒杂质去除，进入下一处理流程;然后进入二级膜分离处理系统，将废水中的颗粒、异味、颜色将浓缩液输送到含氰铜废水收集池，其余进入下一处理流程;最后通过输送系统将处理好的水输送至车间生产回用。进入破氰池的部分其含有氰，需进行传统的碱性氯化法两级破氰，同时，在废水经过一级膜分离装置将浓缩液进入银回收系统，在通过输送泵进入银回收装置后，银最大限度的被回收，剩余的水进入破氰池，进行后续处理。
