申请日2013.12.30
公开(公告)日2014.06.04
IPC分类号C02F1/52
摘要
本实用新型涉及一种矿用污水处理装置，包括过滤箱，其特征在于：还包括三向连通管、左沉淀箱和右沉淀箱，所述三向连通管的两端和三向连通管的中部均设有闸阀，所述左沉淀箱和右沉淀箱的下部均安装有移动闸板，所述移动闸板的端部设有限位块，左沉淀箱和右沉淀箱的侧端均安装有单输出电机，所述左沉淀箱的下端安装有左螺旋导柱，所述右沉淀箱的下端安装有右螺旋导柱，左沉淀箱和右沉淀箱之间安装有双输出电机。本实用新型解决了矿用污水处理设备污水转化速度慢、排泥效率低等问题，通过设置双输出电机有助于实现左右沉淀箱同时进行排泥工作，提高工作效率，且结构简单，操作方便，经济实用。
权利要求书
1.一种矿用污水处理装置，包括过滤箱，其特征在于：还包括三向连通管、左沉淀箱和 右沉淀箱，所述三向连通管的两端和三向连通管的中部均设有闸阀，所述左沉淀箱和右沉淀 箱对称安装在三向连通管的两端，左沉淀箱和右沉淀箱的下部均安装有移动闸板，所述移动 闸板的端部设有限位块，左沉淀箱和右沉淀箱的侧端均安装有单输出电机，所述单输出电机 通过齿条与移动闸板相连接，所述左沉淀箱的下端安装有左螺旋导柱，所述右沉淀箱的下端 安装有右螺旋导柱，左沉淀箱和右沉淀箱之间安装有双输出电机，所述右螺旋导柱和左螺旋 导柱均通过齿轮与双输出电机相连接。
2.根据权利要求1所述的一种矿用污水处理装置，其特征在于：所述过滤箱的下端通过 三向连通管与左沉淀箱的上端和右沉淀箱的上端相连接，所述左沉淀箱的中部和右沉淀箱的 中部通过三向连通管相连接，所述过滤箱设有污水入口、搅拌装置、絮凝药剂入口和过滤网， 所述左沉淀箱和右沉淀箱的下端还设有出泥口，所述出泥口上设有调节开关。
3.根据权利要求1所述的一种矿用污水处理装置，其特征在于：所述三向连通管的形状 为弧形。
说明书
一种矿用污水处理装置
技术领域
本实用新型涉及矿用污水处理技术领域，尤其涉及一种矿用污水处理装置。
背景技术
目前，污水处理为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的 过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐 饮等各个领域。现代社会的进步和发展离不开水资源，按污水来源分类，污水处理一般分为 生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，是指各 种形式的无机物和有机物的复杂混合物，它包括漂浮和悬浮的大小固体颗粒、胶状和凝胶状 扩散物和纯溶液三种。然而，目前现有的矿用污水处理设备都不同程度的存在一些缺陷，有 些污水处理装置缺少将沉淀池分成两个或多个区域分别进行不同的工序及并联排泥装置，比 如，沉淀池上区域进行污水沉淀，沉淀池下区域进行淤泥的并联排出工作，有助于提高污水 处理效率，有些的污水处理装置上的移动闸板缺少定位装置，这不利于移动闸板的定位，还 有的污水处理装置缺少随时控制多向连通管打开和关闭装置，不能满足实际情况的需求。因 此，有必要提供一种结构简单、操作简便、效率较高的一种矿用污水处理装置。
实用新型内容
本实用新型所要解决的技术问题，是克服上述现有技术的不足，提供一种结构简单、操 作简便、效率较高的一种矿用污水处理装置。

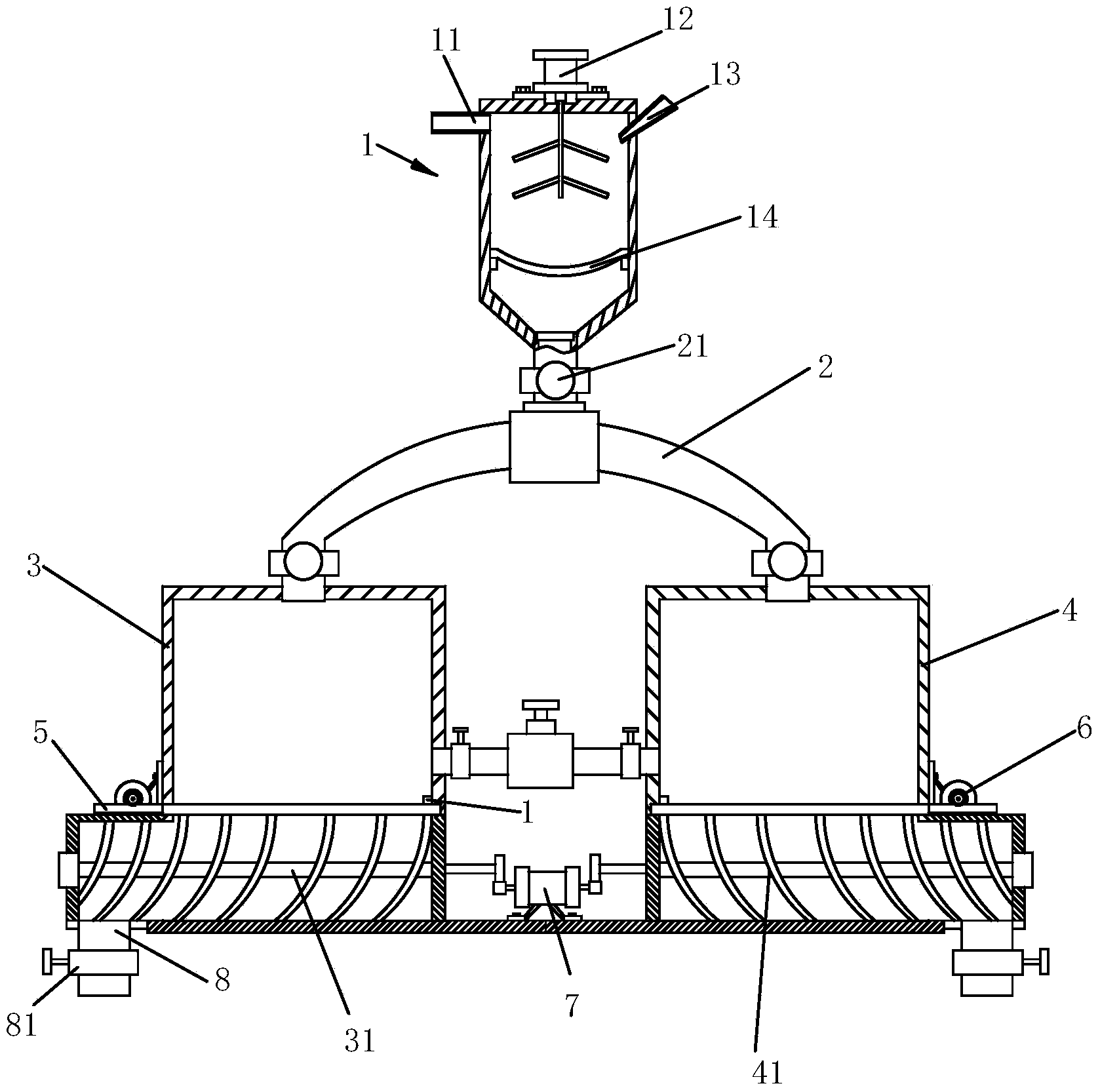

为实现上述目的，本实用新型采用的技术方案如下：一种矿用污水处理装置，包括过滤 箱，其中，还包括三向连通管、左沉淀箱和右沉淀箱，所述三向连通管的两端和三向连通管 的中部均设有闸阀，所述左沉淀箱和右沉淀箱对称安装在三向连通管的两端，左沉淀箱和右 沉淀箱的下部均安装有移动闸板，所述移动闸板的端部设有限位块，左沉淀箱和右沉淀箱的 侧端均安装有单输出电机，所述单输出电机通过齿条与移动闸板相连接，所述左沉淀箱的下 端安装有左螺旋导柱，所述右沉淀箱的下端安装有右螺旋导柱，左沉淀箱和右沉淀箱之间安 装有双输出电机，所述右螺旋导柱和左螺旋导柱均通过齿轮与双输出电机相连接。
所述过滤箱的下端通过三向连通管与左沉淀箱的上端和右沉淀箱的上端相连接，所述左 沉淀箱的中部和右沉淀箱的中部通过三向连通管相连接，所述过滤箱设有污水入口、搅拌装 置、絮凝药剂入口和过滤网，所述左沉淀箱和右沉淀箱的下端还设有出泥口，所述出泥口上 设有调节开关。
所述三向连通管的形状为弧形。
现场使用时，首先，操作人员将污水入口接到污水管处，将絮凝剂倒入絮凝剂入口中， 再经过搅拌装置搅拌后，污水经三向连通管流入左沉淀箱和右沉淀箱中，其次，使污水沉淀 一段时间后，打开左沉淀箱和右沉淀箱之间的三向连通管上的闸阀，将沉淀后的污水放到下 一个沉淀箱中，最后，待淤泥和絮团堆积约至移动闸板的下端时，操作人员启动单输出电机， 单输出电机带动移动闸板将左沉淀箱或右沉淀箱分成两个区域，再启动双输出电机使左螺旋 导柱或右螺旋导柱转动，将淤泥和絮团堆积物输送到出泥口中，并将淤泥和絮团堆积物输送 出去。
本实用新型解决了矿用污水处理设备污水转化速度慢、排泥效率低等问题，通过设置带 有闸阀的三向连通管既有助于及时打开或关闭管路又有助于污水的疏通，通过设置双输出电 机有助于实现左右沉淀箱同时进行排泥工作，提高工作效率，通过设置带有限位块的移动闸 板有助于移动闸板的定位，且结构简单，操作方便，经济实用。
