申请日2014.01.27
公开(公告)日2014.10.22
IPC分类号E03F5/22
摘要
本实用新型涉及排水设备技术领域，特别涉及一体式污水提升泵站进水密封结构，包括提升泵站本体，提升泵站本体设置有若干个进水口，进水口设置有第一阶孔、第二阶孔、第三阶孔和第四阶孔;第四阶孔后端是封闭结构。在使用本实用新型时，用户直接将进水管插入进水口中，通过塑料压圈和异形V型橡胶圈的组合使用，这样即使进水口与进水管不同轴，或进水口轴线与进水管轴线有一定的角度，也不影响进水口的有效密封。极大地方便了用户安装使用和维护;也保证了进水口与进水管之间的密封性能。本实用新型具有结构简单，设置合理，不需柔性接头，不需要法兰对孔，不必现场焊接，安装容易，既节约了时间，也降低了成本，是一种富有成效的创新。
权利要求书

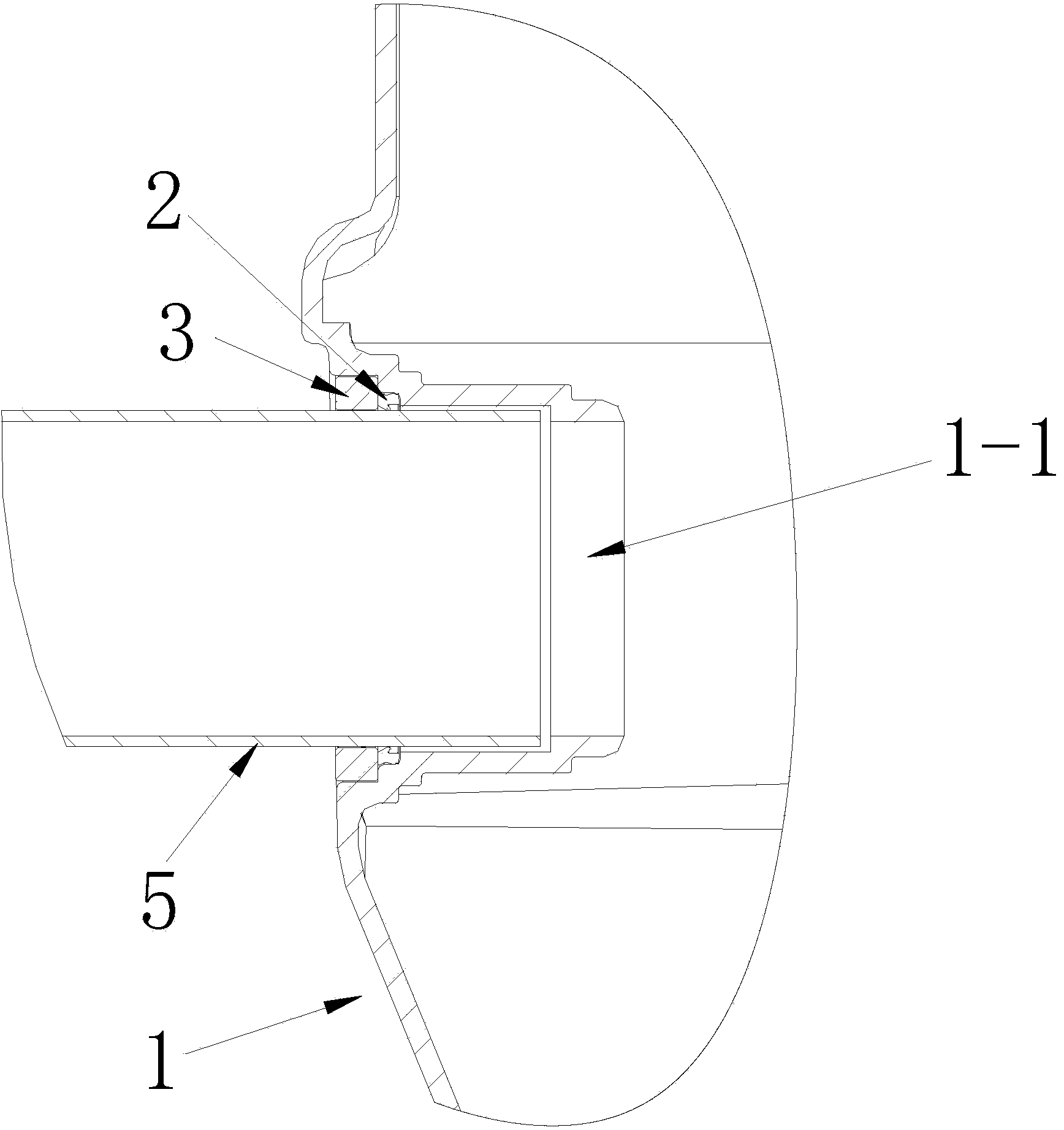

1.一体式污水提升泵站进水密封结构，包括提升泵站本体(1)，所述提升泵站本体(1)设置有若干个进水口(1-1)，其特征在于：所述进水口(1-1)设置有第一阶孔(1-1a)、第二阶孔(1-1b)、第三阶孔(1-1c)和第四阶孔(1-1d);所述第四阶孔(1-1d)后端是封闭结构;所述提升泵站本体(1)的每一个进水口(1-1)的第一阶孔(1-1a)内均设有塑料压圈(3)，该塑料压圈(3)通过自攻螺钉(4)固定在第一阶孔(1-1a)中;所述第二阶孔(1-1b)内设有异形V型橡胶圈(2)，所述异形V型橡胶圈(2)的开口朝向提升泵站本体(1)内部。
说明书
一体式污水提升泵站进水密封结构
技术领域
本实用新型涉及排水设备技术领域，特别涉及一体式污水提升泵站进水 密封结构。
背景技术
污水泵站是污水系统的重要组成部分，其主要功能收集某一片区的污水， 并将其收集上的污水提升到污水管网，通过污水管网送到污水处理厂，对污 水进行集中处理。
污水泵站分为两种：
第一种，最传统的是水泥预制的污水提升泵站，该泵站在建造时土方工 程量大，建造时间长，成本也高。使用时污物沉积严重，需要经常性的人工 处理，花费较大的人力成本，且工作环境很差。另外，水泥预制泵站密封较 差，有的甚至是敞开式的，其散发的气味影响周围的环境。
第二种，是一体化的污水提升泵站，将污水收集池和水泵及控制系统做 成一个整体，其筒体就是一个收集容器，其内壁光滑，筒体内没有流体死角， 污物不易沉积，另外一体化的污水提升泵站配套密封有效的上盖，大大改善 了污水泵站对周围环境的有害影响。第三，一体化的污水泵站土方工程量很 小，建造时间短，成本大大降低。第四，智能化全自动控制，不需要经常性 的人工维护。由于具有好的优势，在目前的污水管网工程中获得了广泛的认 可，并得到越来越多的应用。
现在一体污水泵站与进水管相接的方式有法兰连接和螺纹连接，安装时 均需要配套的附件和柔性接头，或采用法兰连接，与连接管现场焊接，成本 高、周期长。故有必要对现有污水泵站与进水管的连接结构进行进一步地技 术革新。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单， 设计合理、使用方便的一体式污水提升泵站进水密封结构。
为实现上述目的，本实用新型采用的技术方案是：
本实用新型所述的一体式污水提升泵站进水密封结构，包括提升泵站本 体，所述提升泵站本体设置有若干个进水口，所述进水口设置有第一阶孔、 第二阶孔、第三阶孔和第四阶孔;所述第四阶孔后端是封闭结构。
进一步地，所述提升泵站本体的每一个进水口的第一阶孔内均设有塑料 压圈，该塑料压圈通过自攻螺钉固定在第一阶孔中;所述第二阶孔内设有异 形V型橡胶圈，所述异形V型橡胶圈的开口朝向提升泵站本体内部。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一体式污 水提升泵站进水密封结构，包括提升泵站本体，所述提升泵站本体设置有若 干个进水口，所述进水口设置有第一阶孔、第二阶孔、第三阶孔和第四阶孔; 所述第四阶孔后端是封闭结构。现场选择进水口后，首先用开孔器打通第四 阶孔末端封闭板，然后插入进水管，异形V型橡胶圈内侧的唇边紧贴在进水 管外壁，保证了进水口的良好密封，且随着泵站的水位升高，水压对唇边的 压力会更大，密封效果会更好。即使转动拨弄进水管，进水口也不会有水漏 出。在使用本实用新型时，用户直接将进水管插入进水口中，通过塑料压圈 和异形V型橡胶圈的组合使用，这样即使进水口与进水管不同轴，或进水口 轴线与进水管轴线有一定的角度，也不影响进水口的有效密封。极大地方便 了用户安装使用和维护;也保证了进水口与进水管之间的密封性能。本实用 新型具有结构简单，设置合理，不需柔性接头，不需要法兰对孔，不必现场 焊接，安装容易，既节约了时间，也降低了成本，是一种富有成效的创新。
