申请日2014.01.24
公开(公告)日2014.07.09
IPC分类号C02F9/14
摘要
一种可移动的生活污水一体化再生处理装置，其特点是：包括处理箱，处理箱内设有多道隔板，将处理箱内的空间分割为沉淀水解区、接触氧化区、膜生物反应区、紫外消毒区和附属设备区;附属区内安装有进水泵、出水泵、风机和电控装置;污水经进水泵进入沉淀水解区，然后依次经接触氧化区、膜生物反应区、出水泵、紫外线消毒区，最后经紫外消毒区的出水口排出。本处理装置可移动搬迁，具有结构紧凑、占地面积小、工程投资少、无需土建、工程周期短、运行成本低的优点。对于临时作业、野外作业以及工作地点比较分散等的工程，尤其是中小型基地、偏远的工业园区、新农村以及度假村等非常适用。污水经处理后能达到中水乃至生活用水标准，实现污水再生，达到污水资源化。
权利要求书
1.一种可移动的生活污水一体化再生处理装置，其特征在于：包括处 理箱，处理箱内设有多道隔板，将处理箱内的空间分割为沉淀水解区、接触 氧化区、膜生物反应区、紫外消毒区和附属设备区;沉淀水解区上设有进水 口A，进水口A通过进水管道与进水泵连接，在沉淀水解区与接触氧化区之 间的隔板上设有过水通路A，经沉淀水解区处理的污水经过水通路A流入到 接触氧化区;所述接触氧化区内设有填料，在填料的底端位置设有曝气管A， 曝气管A通过管道与风机连接，在接触氧化区与膜生物反应区之间的隔板上 设有过水通路B，经接触氧化区处理的污水经过水通路B流入到膜生物反应 区;所述膜生物反应区内设有膜组件，膜组件的上部和底部分别设有集水管 和曝气管B，集水管通过管道与出水泵的进口连接，曝气管B通过管道与所 述风机连接;所述紫外线消毒区上设有进水口B和出水口，进水口B通过 管道与出水泵的出口连接，所述紫外线消毒区内安装有紫外线消毒灯，经紫 外消毒区处理的污水通过出水口排出;所述进水泵、出水泵和风机安装在附 属设备区内，在该区内还安装有电控装置。
2.根据权利要求1所述的可移动的生活污水一体化再生处理装置，其 特征在于：所述沉淀水解区内至少设有一块折流挡板，折流挡板上设有过水 口。
3.根据权利要求1或2所述的可移动的生活污水一体化再生处理装置， 其特征在于：所述紫外线消毒灯为紫外C消毒灯。
说明书
一种可移动的生活污水一体化再生处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种可移动的生活污水一 体化再生处理装置。
背景技术
随着我国社会经济的发展、人口数量的增加，水资源日益短缺、水环境 污染日益严重。近年来为了防治水污染，保护和改善水环境，保障用水安全， 促进经济社会全面协调可持续发展，相关部门不断加大污染治理的投入和科 研工作。生活污水治理也成为水污染治理的重点之一。
生活污水一般在污水处理厂内进行处理，传统的污水处理厂通常采用固 定式砖混结构或钢筋混凝土结构，存在占地面积大、工程投资多、施工周期 长、附属设备多、结构不紧凑等缺点。对于临时作业、野外作业等工程，中 小型基地、偏远的工业园区、新农村以及度假村等地方的生活污水处理不适 用，但随着水资源的紧缺和环保政策的严格，污水必须经过处理后才能排放。 因此发明一种可移动的生活污水一体化再生处理装置尤为重要。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种可移动的生活 污水一体化再生处理装置，该处理装置结构紧凑、使用方便、能搬迁移动， 可以使生活污水处理后水质达到中水乃至生活用水标准，实现污水回收与再 利用。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：

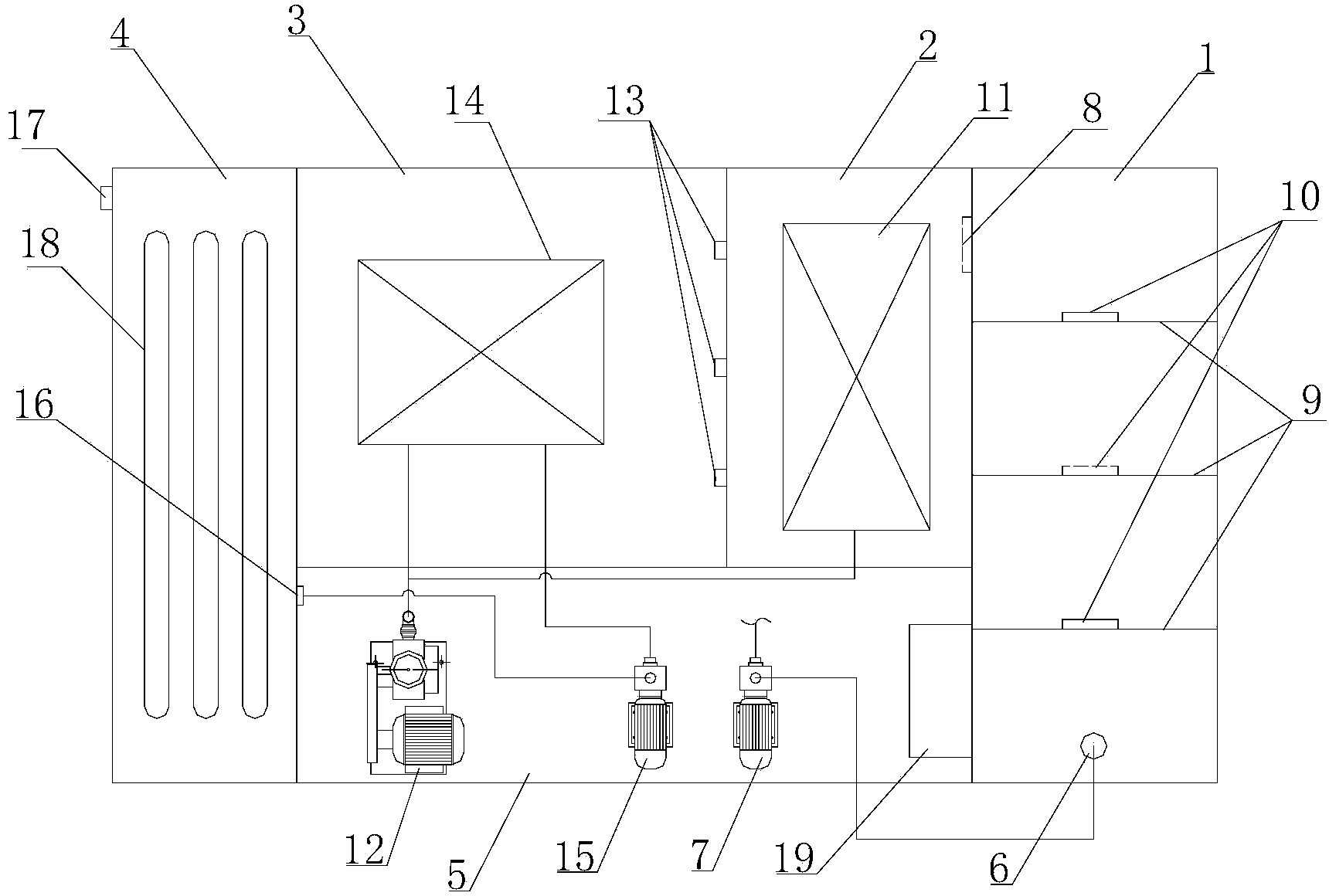

一种可移动的生活污水一体化再生处理装置，其特征在于：包括处理箱， 处理箱内设有多道隔板，将处理箱内的空间分割为沉淀水解区、接触氧化区、 膜生物反应区、紫外消毒区和附属设备区;沉淀水解区上设有进水口A，进 水口A通过进水管道与进水泵连接，在沉淀水解区与接触氧化区之间的隔板 上设有过水通路A，经沉淀水解区处理的污水经过水通路A流入到接触氧化 区;所述接触氧化区内设有填料，在填料的底端位置设有曝气管A，曝气管 A通过管道与风机连接，在接触氧化区与膜生物反应区之间的隔板上设有过 水通路B，经接触氧化区处理的污水经过水通路B流入到膜生物反应区;所 述膜生物反应区内设有膜组件，膜组件的上部和底部分别设有集水管和曝气 管B，集水管通过管道与出水泵的进口连接，曝气管B通过管道与所述风机 连接;所述紫外线消毒区上设有进水口B和出水口，进水口B通过管道与出 水泵的出口连接，所述紫外线消毒区内安装有紫外线消毒灯，经紫外消毒区 处理的污水通过出水口排出;所述进水泵、出水泵和风机安装在附属设备区 内，在该区内还安装有电控装置。
本实用新型还可以采取的技术方案为：
所述沉淀水解区内至少设有一块折流挡板，折流挡板上设有过水口。
所述紫外线消毒灯为紫外C消毒灯。
本实用新型具有的优点和积极效果是：
上述处理装置采用一体化的箱体结构，可移动搬迁，其具有结构紧凑、 占地面积小、工程投资少、无需土建、工程周期短、运行成本低的优点。对 于临时作业、野外作业以及工作地点比较分散等的工程，尤其是中小型基地、 偏远的工业园区、新农村以及度假村等非常适用。污水依次经沉淀水解、氧 化分解、膜生物反应和紫外线消毒的综合处理后可以达到中水乃至生活用水 标准，可用于园林绿化、农田灌溉、冲厕、补充景观水等，实现污水再生， 达到污水资源化。
