申请日2013.12.27
公开(公告)日2014.06.25
IPC分类号C02F3/02
摘要
本实用新型公开了一种工业废水处理旋流曝气生物滤池，包括池体，池体设置有至少两个过滤板，每个过滤板下方设置有一个曝气盘，过滤板包括两组分离设置的过滤芯，过滤芯的上下两端分别设置有上夹板和下夹板，上夹板和下夹板之间设置有过滤填料，上夹板上固定有液压伸缩杆，下夹板设置在液压伸缩杆上，两个过滤芯之间平行设置有若干个偏心圆柱反洗器，偏心圆柱反洗器的表面交错设置有出水口和出气口，偏心圆柱反洗器连接有旋转电机，过滤板与池体之间设置有弹簧形成弹性连接，过滤板上还设置有超声波振荡器。本实用新型能够改进现有技术的不足，在保持反洗效果不变的基础上，减少了反洗时间和填料的损失。
权利要求书

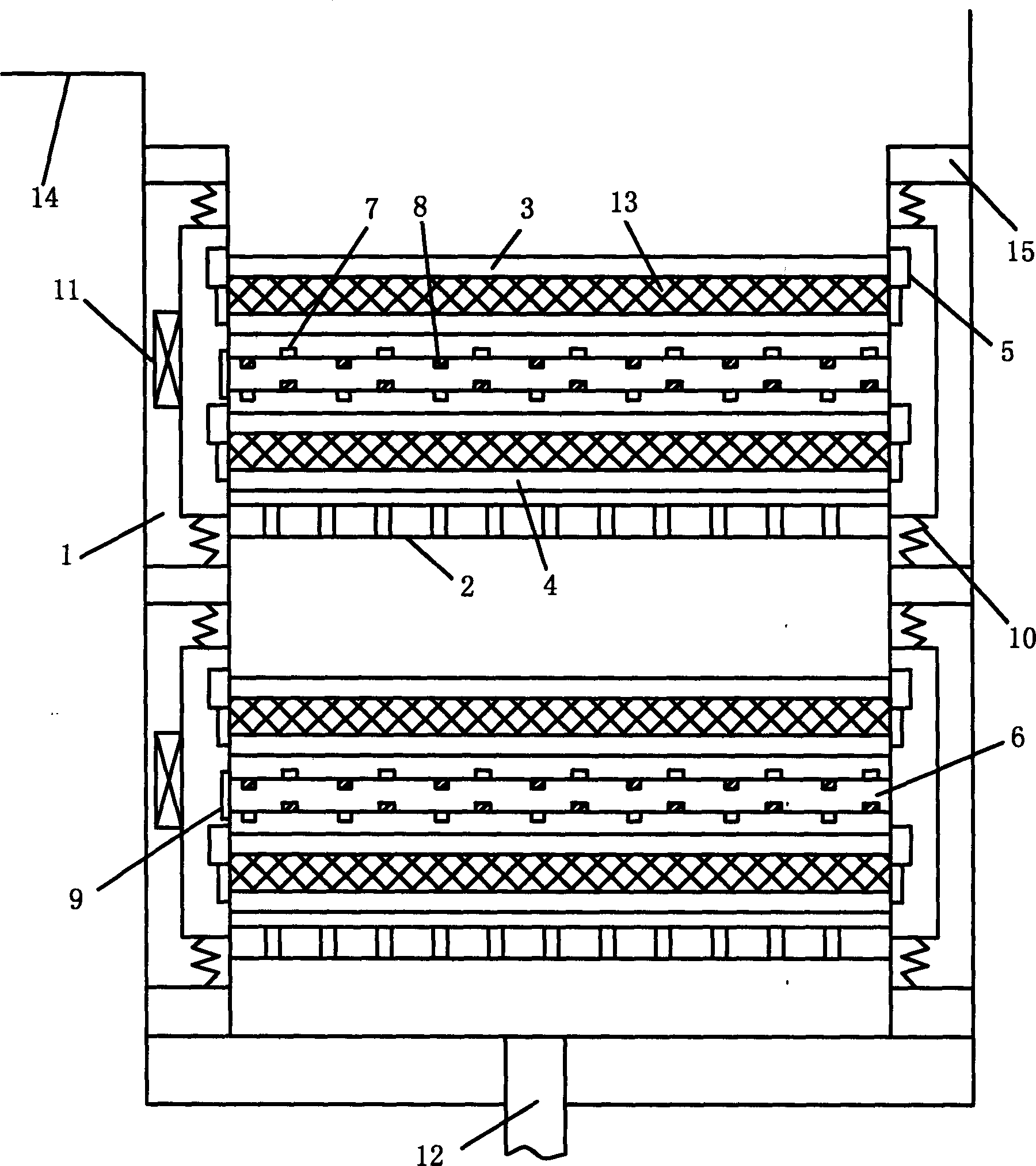

1.一种工业废水处理旋流曝气生物滤池，其特征在于：包括池体(1)，池体 (1)设置有至少两个过滤板，每个过滤板下方设置有一个曝气盘(2)，过滤 板包括两组分离设置的过滤芯，过滤芯的上下两端分别设置有上夹板(3)和 下夹板(4)，上夹板(3)和下夹板(4)之间设置有过滤填料(13)，上夹板 (3)上固定有液压伸缩杆(5)，下夹板(4)设置在液压伸缩杆(5)上，两 个过滤芯之间平行设置有若干个偏心圆柱反洗器(6)，偏心圆柱反洗器(6) 的表面交错设置有反洗出水口(7)和反洗出气口(8)，偏心圆柱反洗器(6) 连接有旋转电机(9)，过滤板与池体(1)之间设置有弹簧(10)形成弹性连 接，过滤板上还设置有超声波振荡器(11)，池体(1)的底部设置有进水口 (12)和反洗排污口(15)，池体顶部设置有出水口(14)和反洗排污口(15)， 相邻两个过滤板之间的池体(1)侧壁上设置有反洗排污口(15)。
2.根据权利要求1所述的工业废水处理旋流曝气生物滤池，其特征在于：所 述曝气盘(2)上均匀分布有若干个倒锥形出气孔(16)，倒锥形出气孔(16) 内设置有密封球(17)。
3.根据权利要求2所述的工业废水处理旋流曝气生物滤池，其特征在于：所 述倒锥形出气孔(16)的出口直径为5～10mm。
4.根据权利要求3所述的工业废水处理旋流曝气生物滤池，其特征在于：所 述倒锥形出气孔(16)的出口直径为9mm。
说明书
一种工业废水处理旋流曝气生物滤池
技术领域
本实用新型涉及废水处理技术领域，尤其是一种工业废水处理旋流曝气生 物滤池。
背景技术
曝气生物滤池简称BAF，是80年代末在欧美发展起来的一种新型生物膜 法污水处理工艺，于90年代初得到较大发展，最大规模达几十万吨每天，该 工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX有害物质的作用。 具有容积负荷、水力负荷大、水力停留时间短、所需基建投资少、出水水质好、 运行能耗低、运行费用少的特点。但是，曝气生物滤池需要定期进行反洗，现 有的反洗装置存在反洗时间长，填料损失量大的缺点。
实用新型内容
本实用新型要解决的技术问题是提供一种工业废水处理旋流曝气生物滤 池，能够解决现有技术的不足，在保持反洗效果不变的基础上，减少了反洗时 间和填料的损失。
为解决上述技术问题，本实用新型所采取的技术方案如下。
一种工业废水处理旋流曝气生物滤池，包括池体，池体设置有至少两个过 滤板，每个过滤板下方设置有一个曝气盘，过滤板包括两组分离设置的过滤芯， 过滤芯的上下两端分别设置有上夹板和下夹板，上夹板和下夹板之间设置有过 滤填料，上夹板上固定有液压伸缩杆，下夹板设置在液压伸缩杆上，两个过滤 芯之间平行设置有若干个偏心圆柱反洗器，偏心圆柱反洗器的表面交错设置有 出水口和出气口，偏心圆柱反洗器连接有旋转电机，过滤板与池体之间设置有 弹簧形成弹性连接，过滤板上还设置有超声波振荡器，池体的底部设置有进水 口和反洗排污口，池体顶部设置有出水口和反洗排污口，相邻两个过滤板之间 的池体侧壁上设置有反洗排污口。
作为优选，所述曝气盘上均匀分布有若干个倒锥形出气孔，倒锥形出气孔 内设置有密封球。
作为优选，所述倒锥形出气孔的出口直径为5～10mm。
作为优选，所述倒锥形出气孔的出口直径为9mm。
采用上述技术方案所带来的有益效果在于：本实用新型设置多个过滤板， 每个过滤板具有两个分离的过滤芯，可以在过滤芯中添加不同的过滤填料，实 现对废水中不同的污染物的集中吸附处理。液压伸缩杆可以调整上夹板和下夹 板之间的距离，进而改变过滤填料的填充压力。在过滤时提高填充压力，提高 过滤效果，在反洗时减小填充压力，使过滤填料之间的空隙加大，加快反洗速 度。反洗用的气流和水流从偏心圆柱反洗器出喷出，从过滤板的内部向外进行 反洗，与传统的反洗方式相比，将反洗区域分成了若干层，减少了反洗区域对 反洗压力的损失。偏心圆柱反洗器旋转的过程中，所产生的离心力带动过滤板 产生振动，使过滤填料中的大块污物依靠离心力与过滤填料分离。超声波振荡 器产生的高频率震荡可以使微小的污物颗粒脱离过滤填料。在池体上设置多个 反洗排污口，便于反洗出的污物及时排出。倒锥形出气孔内的密封球可以防止 曝气盘被堵塞，气流将密封球吹起后，气流形成环状气流流出，提高曝气盘出 气的均匀性。倒锥形出气孔的出口直径优选为9mm，可以在保证单孔处理量的 前提下，最大程度上提高出气均匀性。
