申请日2013.12.27
公开(公告)日2014.04.23
IPC分类号C05F7/00; C05F17/02
摘要
本发明涉及一种污泥综合处理设备，由原料仓、发酵仓、出料仓和微生物脱臭槽组成，所述原料仓与发酵仓之间设有原料输送装置，所述发酵仓的底部设有出料炼运机，出料炼运机与出料仓相连，出料仓内设有出料输送带;所述发酵仓和微生物脱臭槽之间通过臭气收集管连接，所述臭气收集管安装在发酵仓的顶部;整套设备均由带计算机系统的控制台控制。本发明具有从进料到堆肥发酵到出料全自动，大大减轻了劳动强度，发酵时间短，设备故障少，除臭效果好，能耗低等优点。
权利要求书
1.一种污泥综合处理设备，由原料仓、发酵仓、出料仓和微生物脱臭槽组成，其特征在于：所述原料仓与发酵仓之间设有原料输送装置，所述发酵仓的底部设有出料炼运机，出料炼运机与出料仓相连，出料仓内设有出料输送带;所述发酵仓和微生物脱臭槽之间通过臭气收集管连接，所述臭气收集管安装在发酵仓的顶部;整套设备均由带计算机系统的控制台控制。
2.根据权利要求1所述的一种污泥综合处理设备，其特征在于：所述发酵仓为圆锥形，包括仓体和仓盖，所述仓盖可打开可密封，所述仓体中心位置设有支撑柱和圆筒形的出料管，支撑柱安装在出料管内部但互不干扰;所述支撑柱顶端安装有原料输送带，支撑柱上还设有横梁，横梁上安装有翻抛装置;所述出料管底部设有出料口，出料口连接出料炼运机;所述仓体的底部设有格栅，格栅的下面设有通风管，通风管与发酵用鼓风机连接。
3.根据权利要求2所述的一种污泥综合处理设备，其特征在于：所述翻抛装置包括垂直式提升机、出料挡板和翻抛挡板;所述垂直式提升机上设有相互错开的小料斗;所述出料挡板通过支架固定在横梁上，出料挡板呈倾斜状，出料挡板靠近出料管的一端比另一端低10-30cm，出料挡板可以翻转;所述翻抛挡板固定在横梁上，与垂直式提升机成10°-30°的角度。
4.根据权利要求1所述的一种污泥综合处理设备，其特征在于：所述微生物脱臭槽为圆柱形，发酵仓产生的臭气由脱臭用鼓风机抽入微生物脱臭槽，微生物脱臭槽的底部设有喷淋雾化装置，喷淋液添加有除臭用的微生物菌剂，微生物脱臭槽的中部设有40-50cm厚的滤料层，滤料层底部设有过滤网，滤料层为木屑、陶瓷球、纤维球中的一种或多种。
5.根据权利要求1所述的一种污泥综合处理设备，其特征在于：所述横梁长度与发酵仓直径相同，横梁的两端安装有滑轮，可在仓体的轨道上旋转。
6.根据权利要求3所述的一种污泥综合处理设备，其特征在于：所述垂直式提升机上的小料斗为圆弧状，边缘锋利。
说明书
一种污泥综合处理设备
技术领域
本发明涉及一种污泥处理处置领域，尤其涉及一种污泥综合处理设备。
背景技术
随着城市生活污水和工业废水的处理量日益增大，大量的过剩污泥已成为二次污染源，严重制约着污水处理事业的发展和城市环境的改善。目前，对于污泥的处理方法以物理填埋或焚烧居多，但填埋的渗出液会产生二次污染，同时又消耗大量宝贵的土地资源;而焚烧则消耗大量的燃料且污染环境。因此，利用污泥进行堆肥发酵处理成有机肥料，不仅可为城市园林绿化等提供充足的有机肥料，也使污泥处理与处置达到资源化、无害化、减量化的环保要求。
近年来，污泥微生物堆肥处理技术有了很大的发展，主要表现在辅料的选择，重金属的钝化，微生物菌种，不同的堆肥、翻堆和监控装置等。现有传统的好氧堆肥化技术，有采用露天条垛型、静态强制通风型、卧式动态密闭型堆肥等，都存在占地面积较大，很难控制好氧堆肥的运行条件，还会产生恶臭气体，影响周围环境，而且能耗也较大。
发明内容
本发明是为了解决目前技术中的不足，提供一种污泥综合处理设备，从进料到堆肥发酵到出料全自动，大大减轻了劳动强度，发酵时间短，设备故障少，除臭效果好，能耗低等优点。

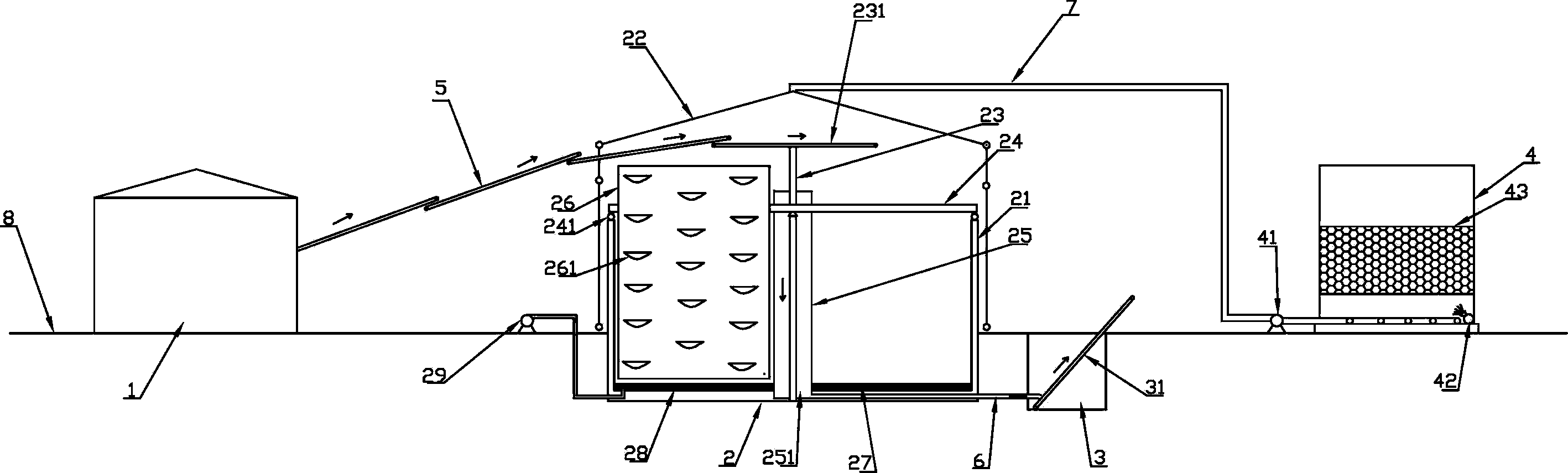

本发明的目的通过以下技术方案来实现：一种污泥综合处理设备，由原料仓、发酵仓、出料仓和微生物脱臭槽组成，所述原料仓与发酵仓之间设有原料输送装置，所述发酵仓的底部设有出料炼运机，出料炼运机与出料仓相连，出料仓内设有出料输送带;所述发酵仓和微生物脱臭槽之间通过臭气收集管连接，所述臭气收集管安装在发酵仓的顶部;整套设备均由带计算机系统的控制台控制。
所述发酵仓为圆锥形，包括仓体和仓盖，所述仓盖可打开可密封，所述仓体中心位置设有支撑柱和圆筒形的出料管，支撑柱安装在出料管内部但互不干扰;所述支撑柱顶端安装有原料输送带，支撑柱上还设有横梁，横梁上安装有翻抛装置;所述出料管底部设有出料口，出料口连接出料炼运机;所述仓体的底部设有格栅，格栅的下面设有通风管，通风管与发酵用鼓风机连接。
所述翻抛装置包括垂直式提升机、出料挡板和翻抛挡板;所述垂直式提升机上设有相互错开的小料斗;所述出料挡板通过支架固定在横梁上，出料挡板呈倾斜状，出料挡板靠近出料管的一端比另一端低10-30cm，出料挡板可以翻转;所述翻抛挡板固定在横梁上，与垂直式提升机成10°-30°的角度。
所述微生物脱臭槽为圆柱形，发酵仓产生的臭气由脱臭用鼓风机抽入微生物脱臭槽，微生物脱臭槽的底部设有喷淋雾化装置，喷淋液添加有除臭用的微生物菌剂，微生物脱臭槽的中部设有40-50cm厚的滤料层，滤料层底部设有过滤网，滤料层为木屑、陶瓷球、纤维球中的一种或多种。
所述横梁长度与发酵仓直径相同，横梁的两端安装有滑轮，可在仓体的轨道上旋转。
所述垂直式提升机上的小料斗为圆弧状，边缘锋利。
本发明的优点在于：1、建立进料、堆肥发酵和出料过程的全自动化，通风供氧系统、监测系统和翻抛设备均由带计算机系统的控制台控制，整个过程便于自动化操作，省时省力;
2、采用圆锥形发酵仓，占地面积小，发酵热的损失少，可不受四季变化的影响，常年维持稳定的发酵热以生产优质堆肥，而且还能缩短堆肥周期;
3、采用垂直式翻抛装置，翻抛时将翻抛装置前面的原料翻抛到后面，在原料推动力的作用下，翻抛装置可自行往前移动，能耗低;而且也可以避免翻抛时因负荷过大而容易发生故障，较小的动力便能推动翻抛装置进行工作;
4、发酵仓采用圆锥形屋顶结构可以有效地捕集堆肥处理时产生的氨气等臭气成分，使除臭处理更容易;采用生物除臭方法，喷淋与滤料相结合，添加除臭菌剂，使除臭效果更好，净化环境效果好，喷淋水可循环使用，节约成本。
