申请日2013.12.27
公开(公告)日2014.04.02
IPC分类号C02F1/52; C02F1/24
摘要
本发明公开了一种ABS生产废水处理的气浮装置，该装置的平面形状为圆形，自中心到外围依次为破乳区、混凝反应区、气水接触区、气浮分离区、出水区，气浮分离区的下方设有沉淀分离区，破乳区的底部的中心设有进水管。混凝反应区设有混凝剂添加装置，进水管设有破乳剂添加装置。气水接触区设有释放器，释放器连接有溶气管道，溶气管道连接有溶气系统。气浮分离区的上部设有刮渣机和排渣斗。将破乳、混凝、气浮、沉淀融为一体。可用于各种含乳化液废水的处理，在石油化工行业，特别是ABS生产废水用该装置处理效果尤为明显。
权利要求书

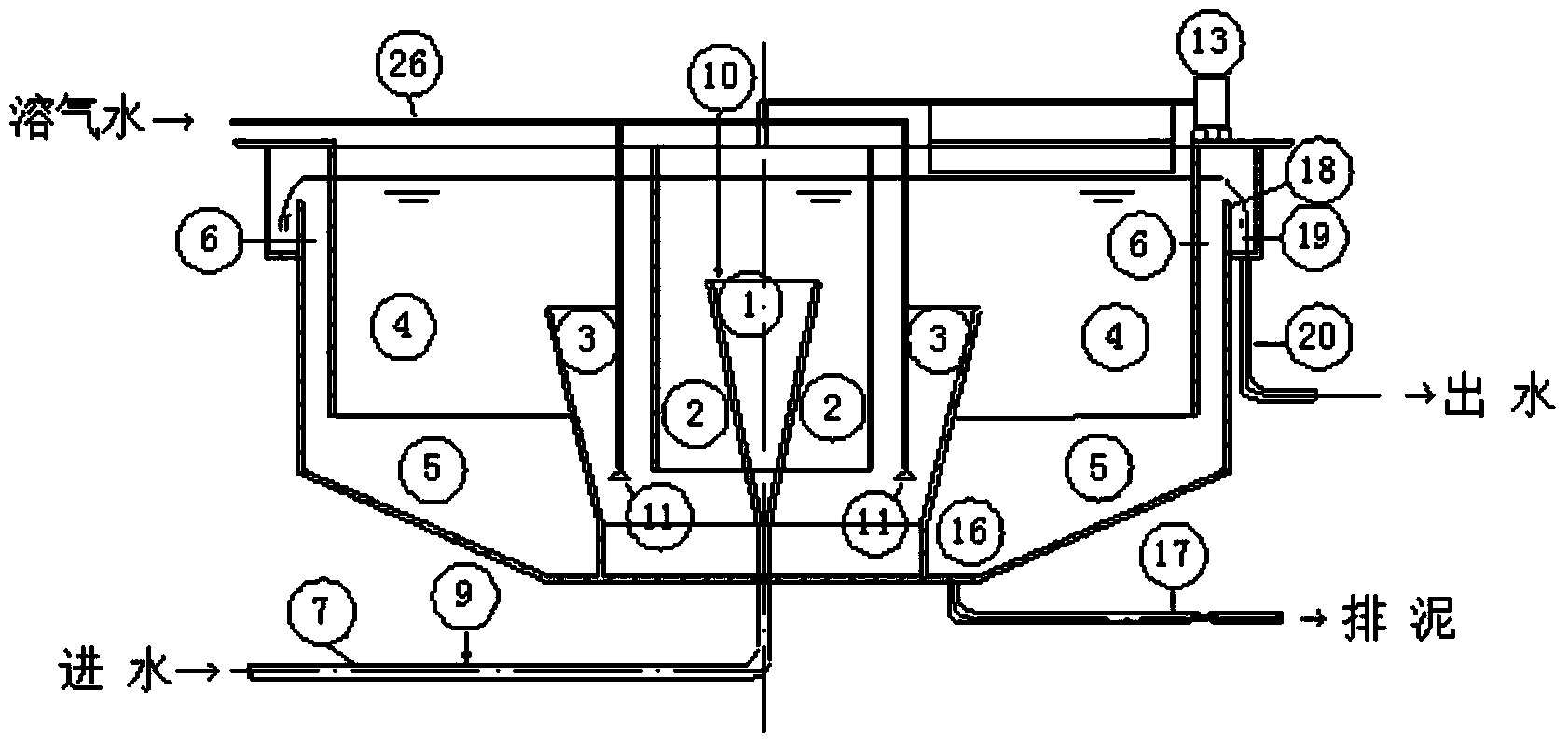

1.一种ABS生产废水处理的气浮装置，其特征在于，该装置的平面形状为圆形，自 中心到外围依次为破乳区(1)、混凝反应区(2)、气水接触区(3)、气浮分离区 (4)、出水区(6)，所述气浮分离区(4)的下方设有沉淀分离区(5)，所述破乳区 (1)的底部的中心设有进水管(7)。
2.根据权利要求1所述的ABS生产废水处理的气浮装置，其特征在于，所述混凝反 应区(2)设有混凝剂添加装置，所述进水管(7)设有破乳剂添加装置。
3.根据权利要求2所述的ABS生产废水处理的气浮装置，其特征在于，所述气水接 触区(3)设有释放器(11)，所述释放器(11)连接有溶气管道(26)。
4.根据权利要求3所述的ABS生产废水处理的气浮装置，其特征在于，所述气浮分 离区(4)的上部设有刮渣机(13)和排渣斗(15)。
5.根据权利要求4所述的ABS生产废水处理的气浮装置，其特征在于，所述沉淀分 离区(5)的底部设有泥斗(16)，所述泥斗连接有排泥管排(17)。
6.根据权利要求5所述的ABS生产废水处理的气浮装置，其特征在于，所述出水区 (6)的由出水堰(18)围成出水渠(19)，所述出水渠(19)连接有出水管(20)。
7.根据权利要求3至6任一项所述的ABS生产废水处理的气浮装置，其特征在于，所 述溶气管道(26)连接有溶气系统，所述溶气系统包括溶气罐(23)，所述溶气罐 (23)连接有溶气水泵(21)、空压机(22)和气水平衡装置(24)，所述溶气水泵 (21)连接有回流管道(25)。
8.根据权利要求7所述的ABS生产废水处理的气浮装置，其特征在于，所述气水平 衡装置(24)设有进气阀(31)、稳压阀(32)、排气阀(33)、安全阀(34)和溶气 罐液位控制器(35)，所述排气阀(33)的开关装置与所述溶气罐液位控制器(35)连 接。
说明书
ABS生产废水处理的气浮装置
技术领域
本发明涉及一种废水处理装置，尤其涉及一种ABS生产废水处理的气浮装置。
背景技术
ABS(丙烯腈-丁二烯-苯乙烯共聚物)树脂是大宗热塑性工程塑料，用途极其广泛。 ABS树脂合成原料品种多，辅助材料添加种类多、添加量大，因而导致了ABS生产废水 成份极为复杂，悬浮物含量高、有毒有害有机物含量高、可生化性差，给治理工作带来 困难，使得各生产厂家废水处理难以达到排放标准，因此，开发经济有效的ABS废水处 理技术和装置已成为石化行业重点攻关课题。
ABS树脂生产废水是一种高浓度难降解的有机废水，多为胶乳状，含有苯系物、丙 烯腈及其二聚物、丁苯乳胶、ABS粉料、ABS乳胶、低聚物等物质;含有很高的悬浮物 (SS)。在目前已报道的ABS树脂生产废水处理工艺中，能够达到一级排放标准的处理 流程由一级絮凝气浮、二级生化、三级活性炭过滤单元组成;能够达到二级排放标准的 处理流程由气浮—接触水解—接触氧化法组成。因此，国内同类装置的ABS废水大多采 用混凝气浮方法进行预处理，但处理效果不佳，SS的去除率仅有60%左右。ABS废水中 的SS会给后段废水处理带来危害，堵塞管线，影响生化处理效果，导致废水最终排放不 达标，给企业造成经济损失。针对ABS废水难处理的现状，国外对ABS废水主要采用区 域性处理，既对产生的ABS废水单独进行预处理，再将其排入污水处理厂进行生化处 理。为此，加强预处理，有效去除废水中的SS和胶状物质，这样也大大降低了水中 CODCr，特别是降低了难降解有机物成分，可保障生物处理系统入水水质稳定，有利于系 统的稳定运行。
气浮法是一种高效、快速的固-液分离或液-液分离技术，始于选矿，其主要目的是对 矿物质进行回收，在矿冶工业中称浮选法，是一种历史悠久的固液分离技术。气浮作为 一种净水方法，在水处理方面起到不可忽视的作用，由于它对油的去除率高的特点更得 到石油工业的垂青。传统气浮法种类繁多，应用最多的是加压溶气气浮。加压溶气气浮 法是在加压条件下，使空气溶于水，形成空气过饱和状态，然后减至常压，使空气析 出，以微小气泡释放于水中，实现气浮，此法形成气泡小，处理效果好，应用广泛。
然而，在实际应用中，现有技术中的加压溶气气浮至少存在下述主要问题需要解决 或优化：
溶气释放器容易堵塞，长期稳定运行很难达到;
水力停留时间长，气浮池占地面积大;
气浮池底部一般没有排泥措施，或由于分离区结构问题，难以同时实现比重大的污 泥分离和排出;
反应系统参照混凝沉淀的反应参数设计，不符合气浮净水技术的特点和要求。
发明内容
本发明的目的是提供一种将破乳、混凝、气浮、沉淀融为一体的ABS生产废水处理 的气浮装置。
本发明的目的是通过以下技术方案实现的：
本发明的ABS生产废水处理的气浮装置，该装置的平面形状为圆形，自中心到外围 依次为破乳区、混凝反应区、气水接触区、气浮分离区、出水区，所述气浮分离区的下 方设有沉淀分离区，所述破乳区的底部的中心设有进水管。
由上述本发明提供的技术方案可以看出，本发明实施例提供的ABS生产废水处理的 气浮装置，由于该装置的平面形状为圆形，自中心到外围依次为破乳区、混凝反应区、 气水接触区、气浮分离区、出水区，所述气浮分离区的下方设有沉淀分离区，所述破乳 区的底部的中心设有进水管，将破乳、混凝、气浮、沉淀融为一体，可用于各种含乳化 液废水的处理，在石油化工行业，特别是ABS生产废水用该装置处理效果尤为明显。
