申请日2014.01.24
公开(公告)日2014.07.30
IPC分类号B01D21/02
摘要
本实用新型公开了一种玻璃钢组合新型污水沉淀池，包括模压玻璃钢组合的池体，玻璃钢加强板组合的圆弧形导流沉淀墙、缓冲管、挡流板和反射板，出水管连接蛇皮软管和浮球出水口，浮球出水口外有过滤网，浮球出水口随着水位高低而升降，始终在清水层中，排出无漂浮杂物的清水。混凝土浇筑的池底、从外圆逐渐斜坡到中心排泥管，池底和圆弧形导流沉淀墙之间留有间隙、更便于污泥排出和清理。更有益效果是污水从进水管到池中心缓冲管，通过出水孔、反射板、挡流板作用使污水流速减缓，再经圆弧形导流沉淀墙使污水缓流沉淀的区域长，沉淀效果更好。本实用新型设计新颖、科学实用、施工方便、安装快捷、成本低、寿命长、运行费用低，适合污水处理厂使用和推广。
权利要求书
1.玻璃钢组合新型污水沉淀池，包括圆形池体和圆弧形导流沉淀墙、缓冲管、进水管、出水管、过滤网、池底、排泥管，其特征在于圆形池体是由模压玻璃钢组合片、法兰螺丝联接、密封胶密封的圆形池体，圆弧形导流沉淀墙、缓冲管和挡流板都是有机玻璃钢加强板组合、由连接杠连接、池底固定。
2.根据权利要求1所述玻璃钢新型组合污水沉淀池，其特征在于出水管连接蛇皮软管和浮球出水口，随着水位高低而升降的浮球出水口外有过滤网，排出无杂物的清水。
3.根据权利要求1所述玻璃钢新型组合污水沉淀池，其特征在于圆弧形导流沉淀墙和混凝土浇筑的池底之间留有间隙，便于污泥排出和清理。
说明书
玻璃钢组合新型污水沉淀池
技术领域
本实用新型涉及一种污水处理沉淀池，特别是玻璃钢组合新型污水沉淀池。
背景技术
目前国内外的污水沉淀池，多数是混凝土制作的各种池型，建池工期长，工艺复杂，运行费用高等问题。
实用新型内容
为解决以上问题，本实用新型公开了一种玻璃钢组合新型污水沉淀池，这种沉淀池由模压玻璃钢组合的圆形池体，组装快捷，造价低，耐腐蚀，寿命长，运行费用低。

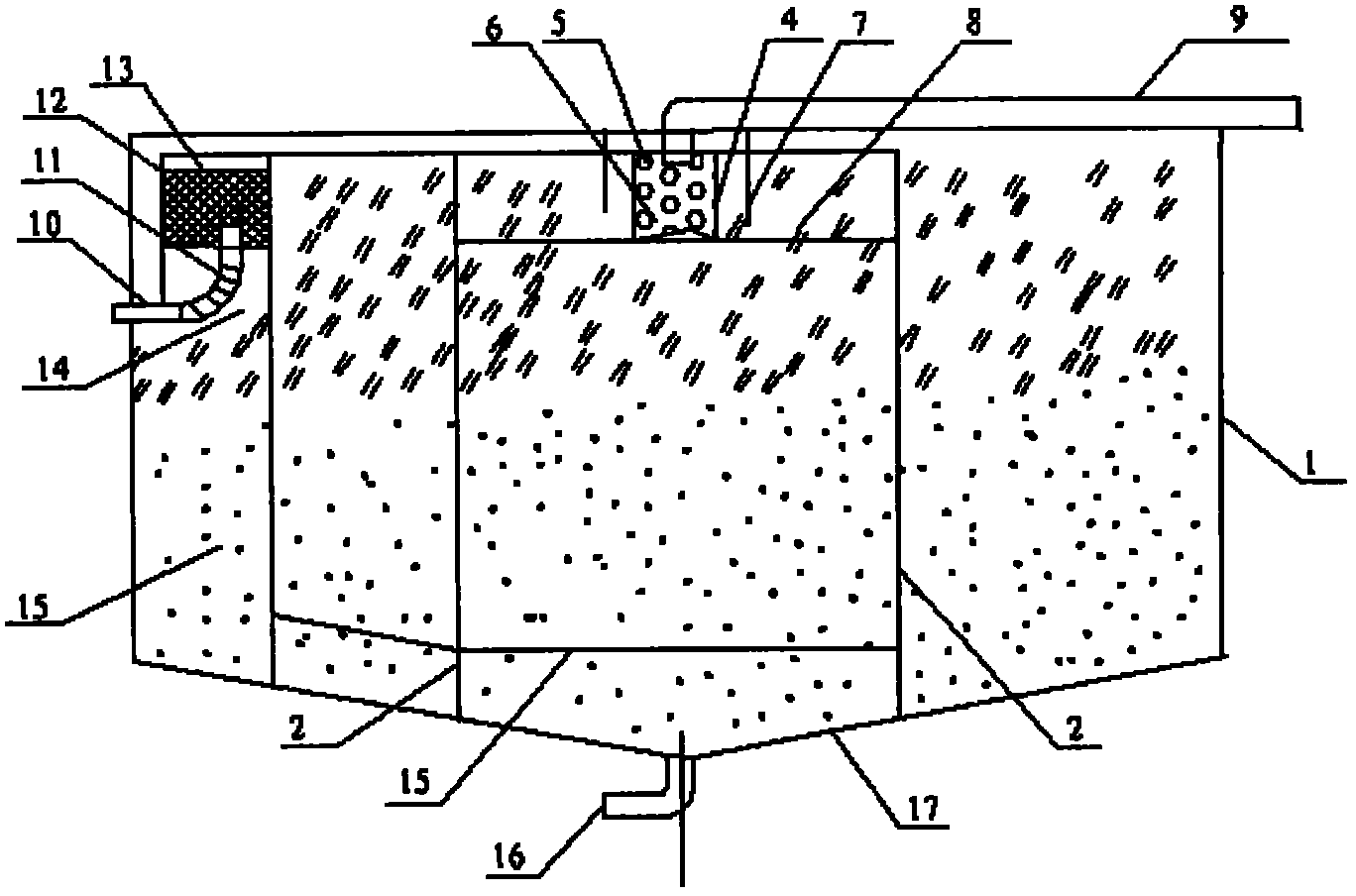

本实用新型采用技术方案是玻璃钢组合新型污水沉淀池，包括圆形池体、池内有圆弧形导流沉淀墙，圆形池体中心上部安装缓冲管、导流板，缓冲管壁周围有数个出水孔，缓冲管外围有挡流板，缓冲管底部和锥形的反射板相连。
所述玻璃钢组合新型污水沉淀池，圆形池体是由SMC玻璃钢模压的组合片法兰螺丝联接、密封胶密封的圆形池体，圆形池体内安装的圆弧形导流沉淀墙、缓冲管和挡流板都是有机玻璃钢加强板组合由连接杠连接、池底固定。
所述沉淀池由混凝土浇筑的池底，从外圆逐渐斜坡至中心排泥管，池内圆弧形导流沉淀墙和池底有间隔距离，便于污泥排出和清理。
所述沉淀池出水管在池体中部、连接蛇皮软管和浮球出水口，使浮球出水口随着水位高低而升降，始终在清水层中，浮球出水口外有过滤网过滤水面漂浮物，使浮球出水口排出无杂物的清水。
本实用新型有益效果是安装快捷、施工方便，运行费用低、污水从进水管到缓冲管、通过出水孔、反射板、挡流板的作用，使污水流速减缓，再经过圆弧形导流沉淀墙，缓慢流动、沉淀，沉淀区域长，沉淀效果好。
