申请日2013.12.28
公开(公告)日2014.04.09
IPC分类号C02F103/28; C02F9/14
摘要
本发明属于造纸领域，涉及一种制浆造纸废水处理的系统，本发明充分利用回收浆系统、污水净化处理塔、水循环使用系统和生化处理系统各种优势进行了合理的搭配和整合，以及将这些系统分别与制浆造纸车间循环连接，通过回收浆系统、污水净化处理塔、水循环使用系统和生化处理系统多次对造纸废水进行过滤、沉淀和生化处理，使废水中的清污分离，并且将分离出来的清水回用到制浆造纸车间循环使用，多余部分达标排放，这样不仅大大地节省了生产耗水量和排水量，还能保证最终排放的水也完全达标，同时，所分离出来的污泥也能100%回收利用，这样既降低了企业的生产成本，又减少了对周边环境的影响，从而真正达到了节能减排的效果。
权利要求书
1.一种制浆造纸废水处理系统，其特征在于：
包括制浆造纸车间、回收浆系统、污水净化处理塔、水循环使用系统、生化处理系统以及用于连接的输入输出管道;
其中所述回收浆系统包括格栅机、斜筛、浆渣回收池、浆渣泵和污泥泵;
所述水循环使用系统包括集水池、二级水池、二沉池、三沉池、废水提升泵和恒压水泵;
所述生化处理系统包括厌氧池和好氧池;

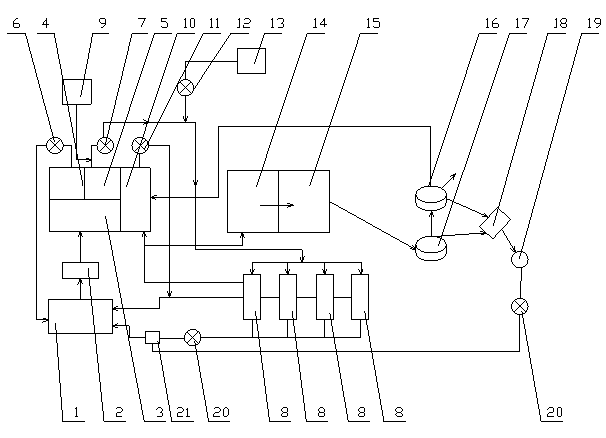

制浆造纸车间通过排水管道依次与格栅机、斜筛连接，斜筛分别连接浆渣回收池和集水池，浆渣回收池通过浆渣泵和输出管道连接到制浆造纸车间;
集水池通过废水提升泵和输出管道连接到污水净化处理塔，污水净化处理塔设有三个输出端，其中一个通过污泥泵和输出管道连接到制浆造纸车间，另一个通过水输出管道连接制浆造纸车间，还有一个通过水输出管道与二级水池相连;
二级水池通过恒压水泵和输出管道连接到制浆造纸车间，同时二级水池、厌氧池、好氧池、二沉池和三沉池之间通过管道顺次连接;
二沉池和三沉池通过污泥泵和输出管道与制浆造纸车间相连，三沉池另外还通过一条输出管道直接与二级水池连接，并还设有一条水排放管道。
2.按照权利要求1所述的制浆造纸废水处理系统，其特征在于： PAC配药池通过废水提升泵和输出管道连接到污水净化处理塔，PAM配药池通过投药泵和输出管道连接到污水净化处理塔。
3.按照权利要求1或2所述的制浆造纸废水处理系统，其特征在于：所述污水净化处理塔的高度为18米、直径为16米。
4.按照权利要求1所述的制浆造纸废水处理系统，其特征在于：所述污水净化处理塔通过污泥泵和输出管道并经过除砂器连接到制浆造纸车间;所述二沉池和三沉池通过污泥泵和输出管道的作用依次经过集泥井、污泥消化池和除砂器再连接制浆造纸车间。
说明书
一种制浆造纸废水处理系统
技术领域
本发明属于造纸领域，涉及制浆造纸过程中的废水处理，具体来说，是一种制浆造纸废水处理的系统。
技术领域
造纸工业历来就属于高能耗、高污染的行业，在生产过程中，需要消耗大量的自来水，同时又会产生大量的废水，而这些废水具有成分复杂、可生化降解性低、有机污染物含量高等特点，属于较难处理的工业废水，由此可见，造纸企业首先必须因为生产耗水而付出大量的资金，然后又要对造纸所产生的废水投入大量的物力财力进行处理，使其最终能够达标排放，不至于污染环境。
发明内容
本发明要解决的技术问题是提供一种通过对制浆造纸废水进行处理和回收从而既能降低生产耗水量，又能使废水达标排放的系统。
为解决上述技术问题，本发明的技术方案是：一种制浆造纸废水处理系统，包括制浆造纸车间、回收浆系统、污水净化处理塔、水循环使用系统、生化处理系统以及用于连接的输入输出管道;其中所述回收浆系统包括格栅机、斜筛、浆渣回收池、浆渣泵和污泥泵;所述水循环使用系统包括集水池、二级水池、二沉池、三沉池、废水提升泵和恒压水泵;所述生化处理系统包括厌氧池和好氧池;制浆造纸车间通过排水管道依次与格栅机、斜筛连接，斜筛分别连接浆渣回收池和集水池，浆渣回收池通过浆渣泵和输出管道连接到制浆造纸车间;集水池通过废水提升泵和输出管道连接到污水净化处理塔，污水净化处理塔设有三个输出通道，其中一个通过污泥泵和输出管道连接到制浆造纸车间，另一个通过水输出管道连接制浆造纸车间，还有一个通过水输出管道与二级水池相连;二级水池通过恒压水泵和输出管道连接到制浆造纸车间，同时二级水池、厌氧池、好氧池、二沉池和三沉池之间通过管道顺次连接;二沉池和三沉池通过污泥泵和输出管道与制浆造纸车间相连，三沉池另外还通过一条输出管道直接与二级水池连接，并还设有一条水排放管道。
采用上述技术方案，通过回收浆系统、污水净化处理塔、水循环使用系统和生化处理系统多次对造纸废水进行过滤、沉淀和生化处理，使废水中的清污分离，并且将分离出来的清水回用到制浆造纸车间循环使用，多余部分达标排放，这样不仅大大地节省了生产耗水量和排水量，还能保证最终排放的水也完全达标，同时，所分离出来的污泥也能100%回收利用，这样既降低了企业的生产成本，又减少了对周边环境的影响，从而真正达到了节能减排的效果。
本发明进一步的技术方案是：PAC配药池通过废水提升泵和输出管道连接到污水净化处理塔，PAM配药池通过投药泵和输出管道连接到污水净化处理塔;所述污水净化处理塔的高度为18米、直径为16米;所述污水净化处理塔通过污泥泵和输出管道并经过除砂器连接到制浆造纸车间;所述二沉池和三沉池通过污泥泵和输出管道的作用依次经过集泥井、污泥消化池和除砂器再连接制浆造纸车间。这些技术手段，能够让废水中的清污分离得更加充分，分离之后的清水和污泥能够更加适合制浆造纸车间的回收利用。
