申请日2013.12.28
公开(公告)日2014.03.19
IPC分类号C02F1/28; E03C1/12
摘要
本发明属于水资源领域，尤是一种家庭废水再生器。家庭废水再生器，包括，入口管(1)、活动盖(2)、选水阀(3)、连接软管(4)、再生水阀(5)、溢水管(6)、直排管(7)、洁具水接口(8)、卡扣(9)、活性炭滤层(10)、粗沙石滤层(11)、棕片及网布(12)、沙石层支架(13)、碳滤层支承(14)、再生水导管(15)、器体(16)、排污阀(17)、排污管(18)及贮水仓(19);所述的入口管(1)上安装有选水阀(3)，以选择水质及流向，不适再生的废水通过直排管(7)直排下水道中，可再生的通过选水阀(3)，接入器体(16)中，经活性炭滤层(10)及粗沙石滤层(11)过滤，供作卫生洁具及擦地用水;家庭废水再生器不但大幅节约宝贵的水资源，对家庭日常开支带来看得见的实惠。
权利要求书
1.家庭废水再生器，包括，入口管(1)、活动盖(2)、选水阀(3)、连接软管(4)、再生水阀(5)、溢水管(6)、直排管(7)、洁具水接口(8)、卡扣(9)、活性碳滤层(10)、粗沙石滤层(11)、棕片及网布(12)、沙石层支架(13)、碳滤层支承(14)、再生水导管(15)、器体(16)、排污阀(17)、排污管(18)及贮水仓(19);所述的入口管(1)，呈三通结构，位于活动盖(2)上方的中心;所述的入口管(1)的上口，接收来自家庭洗脸盆及洗涤槽中的废水;所述的入口管(1)的中口，通过连接软管(4)，与直排管(7)相连接;所述的入口管(1)的下口，通过手动的选水阀(3)，与活动盖(2)上的中心接口相连接;所述的选水阀(3)，通过手动选择，区别及分流生活废水的水质和流向，对无再生前途的通过直排管(7)，排入下水道中，对有再生前途的通过选水阀(3)，接入废水再生器的器体(16)中，实施再生处理;所述的废水通过活性碳滤层(10)、粗沙石滤层(11)及棕片及网布(12)的过处理，贮存于贮水仓(19)中，供作卫生洁具及擦地用水;所述的活性碳滤层(10)，装载于注塑成型的网盒中，以便于清洗;所述的活性碳滤层(10)，置于粗沙石滤层(11)之上，搁置在位于器体(16)内侧的碳滤层支承(14)上;所述的粗沙石滤层(11)，位于沙石层支架(13)之上;所述的沙石层支架(13)上，设有棕榈片及网布(14);所述的沙石层支架(13)所形成的空间，成为再生水的贮水仓(19);所述的直排管(7)，位于器体(16)的一侧，直排管(7)的上部，呈三通结构，三通的上口，与连接软管(4)相接，三通的中口，与溢水管(6)相接通;所述的直排管(7)的下部，固定在位于器体(16)一侧中下部的卡扣(9)中;所述的溢水管(6)，位于器体(16)一侧的上方，是控制废水再生器安全水位及排放处理水中漂浮物及浮油的部件;所述的再生水导管(15)的向下管口，穿过活性碳滤层(10)、粗沙石滤层(11)及沙石层支架(13)，插入贮水仓(19)中;所述的再生水导管(15)上部，横出于器体(16)另一侧的中上部，横出于器体(16)的管路上，设有洁具水接口(8)及再生水阀(5);所述的洁具水接口(8)与洁具的进水系统相连接;所述的排污阀(17)及排污管(18)位于器体(16)另一侧的下部。
说明书
家庭废水再生器
技术领域
本发明属于水资源的领域，尤其是一种家庭废水再生器。
背景技术
卫生洁具新标准对于节水型便器平均用水量有了明确规定：小便器平均用水量不超过3升;坐便器平均用水量不超过6升;蹲便器平均用水量不超过8升。资料显示，人均每天的大、小便次数为1+8次，也就是说，按新标准计算，人均每天用于冲刷卫生洁具的水量在50升左右，按三口之家计，加上擦地用水，年用量为近80吨以上，按全国1/2人口使用卫生洁具计，用于大、小便冲刷的、经水厂处理的宝贵饮水水资源高达560亿吨!我国是水资源贫乏的国度，人均水资源占有量为2500立方米，约为世界人均占有量的1/4，排名百位之后，被列为世界人均水资源贫乏的国家之一。此外，中国属于季风气候，水资源时空分布不均匀，南北自然环境差异大，其中北方9省区，人均水资源不到500立方米，实属水少地区;特别是近年来，城市人口剧增，生态环境恶化，工农业用水技术落后，浪费严重，水源污染，更使原本贫乏的水“雪上加霜”，而成为国家经济建设发展的瓶颈。
本发明之目的是合理使用水资源，把家庭废水经科学处理二次利用节水方法，向社会公开一种家庭废水再生器。
发明内容
本发明属于水资源的领域，尤其是一种家庭废水再生器。家庭废水再生器，包括，废水三通(1)、活动盖(2)、选水阀(3)、连接软管(4)、再生水阀(5)、溢水管(6)、直排管(7)、洁具水接口(8)、卡扣(9)、活性碳滤层(10)、粗沙石滤层(11)、棕片及网布(12)、沙石层支架(13)、碳滤层支承(14)、再生水导管(15)、器体(16)、排污阀(17)、排污管(18)及贮水仓(19);所述的废水三通(1)处，安装有选水阀(3)，以区别及分流处理对象的水质和流向;无再生前途的通过直排管(7)，排入下水道中，有再生前途的通过选水阀(3)，接入废水再生器的器体(16)中，通过活性碳滤层(10)及粗沙石滤层(11)的处理，供作卫生洁具及擦地用水;家庭废水再生器不但大幅节约了宝贵的水资源，且对家庭的日常开支带来看得见的实惠。
本发明的优点在于。
节省家庭开支。常规的家庭冲厕及擦地的用水，都是采用经水厂处理的宝贵饮水水资源，年用量户均在80立方米，若采用废水再生器后，就可节省家庭开支100元/年。
清洗快捷维护方便。本发明家庭废水再生器，采用活动结构的模式，为清洗及维护带来了方便。
体积小巧结构紧凑安装方便。本发明家庭废水再生器，体积小巧，占地面积小，可与厨具配伍，方便废水再生器定位及安装。
合理利用水资源。本发明家庭废水再生器，节水功能明显，若列为强制实施的节能国策，合理利用水资源事半功倍。若为房产开发商所采纳，也是一抢眼的亮点，所以市场前景极其看好。
本发明的技术方是这样实现的。

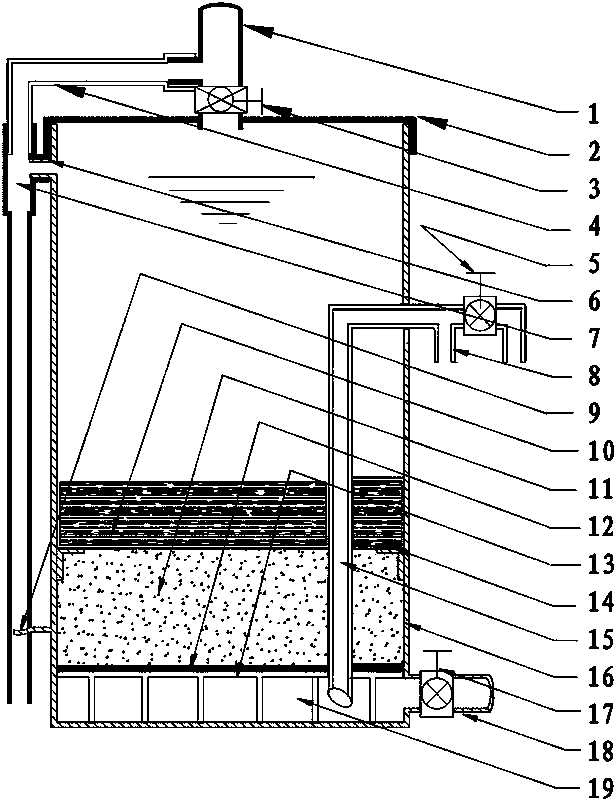

家庭废水再生器，包括，废水三通(1)、活动盖(2)、选水阀(3)、连接软管(4)、再生水阀(5)、溢水管(6)、直排管(7)、洁具水接口(8)、卡扣(9)、活性碳滤层(10)、粗沙石滤层(11)、沙石层支架(13)、碳滤层支承(14)、棕片及网布(12)、再生水导管(15)、器体(16)、排污阀(17)、排污管(18)及贮水仓(19)。
所述的废水三通(1)，位于活动盖(2)上方的中心。
所述的入口管(1)，呈三通结构，位于活动盖(2)上方的中心;所述的入口管(1)的上口，接收来自家庭洗脸盆及洗涤槽中的废水;所述的入口管(1)的中口，通过连接软管(4)，与直排管(7)相连接;所述的入口管(1)的下口，通过手动的选水阀(3)，与活动盖(2)上的中心接口相连接。
所述的选水阀(3)，通过手动选择，以区别及分流生活废水的水质和流向，对无再生前途的通过直排管(7)，排入下水道中，对有再生前途的通过选水阀(3)，接入废水再生器的器体(16)中，进入器体(16)的废水，通过活性碳滤层(10)及粗沙石滤层(11)的处理，供作卫生洁具及擦地用水。
所述的活性碳滤层(10)，装载于注塑成型的网状盒中，以便于清洗。
所述的活性碳滤层(10)，置于粗沙石滤层(11)之上，搁置在位于器体(16)内侧的碳滤层支承(14)上。
所述的粗沙石滤层(11)，位于沙石层支架(13)之上。
所述的沙石层支架(13)上，设有棕片及网布(12)。
所述的沙石层支架(13)形成的空间，成为再生水的贮水仓(19)。
所述的直排管(7)，位于器体(16)的一侧，直排管(7)的上部，呈三通结构，三通的上口，与连接软管(4)相接，三通的中口，与溢水管(6)相接通;所述的直排管(7)的下部，固定在位于器体(16)一侧中下部的卡扣(9)中。
所述的溢水管(6)，位于器体(16)一侧的上方，是控制废水再生器安全水位及排放处理水中漂浮物及浮油的部件。
所述的再生水导管(15)，位于器体(16)中。
所述的再生水导管(15)的向下管口，穿过活性碳滤层(10)、粗沙石滤层(11)及沙石层支架(13)，插入贮水仓(19)中。
所述的再生水导管(15)上部，横出器体(16)另一侧的中上部，横出于器体(16)的管路上，设有洁具水接口(8)及再生水阀(5)。
所述的洁具水接口(8)与洁具的进水系统相连接。
所述的排污阀(17)及排污管(18)位于器体(16)另一侧的下部。
