申请日2014.01.24
公开(公告)日2014.07.16
IPC分类号C12M1/107; E03D5/10
摘要
本实用新型公开了一种用于垃圾渗滤液调节池的除臭装置，包括浮盖系统，所述浮盖系统包括覆盖于调节池上的土工膜和设于土工膜底面的多个浮块，所述除臭装置还包括用于收集沼气的排气系统，所述浮块设有纵横交错的排气通道，所述排气系统与排气通道连通。本实用新型的用于垃圾渗滤液调节池的除臭装置具有安全高效、除臭效果好、易于实施、成本低的优点。
权利要求书

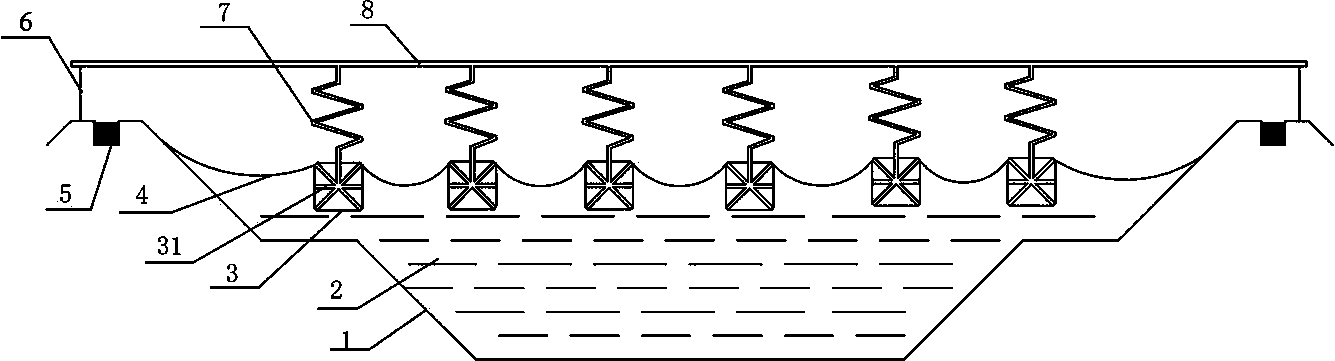

1.一种用于垃圾渗滤液调节池的除臭装置，包括浮盖系统，所述浮盖系统包括覆盖于调节池(1)上的土工膜(4)和设于土工膜(4)底面的多个浮块(3)，其特征在于：所述除臭装置还包括用于收集沼气的排气系统，所述浮块(3)设有纵横交错的排气通道(31)，所述排气系统与排气通道(31)连通。
2.根据权利要求1所述的用于垃圾渗滤液调节池的除臭装置，其特征在于：所述排气系统包括连接管(7)和排气管(8)，所述连接管(7)一端与排气通道(31)连通，另一端与排气管(8)连通。
3.根据权利要求2所述的用于垃圾渗滤液调节池的除臭装置，其特征在于：所述连接管(7)为软管。
4.根据权利要求3所述的用于垃圾渗滤液调节池的除臭装置，其特征在于：所述连接管(7)设有多条，每条连接管(7)和一个浮块(3)的排气通道(31)连通。
5.根据权利要求2所述的用于垃圾渗滤液调节池的除臭装置，其特征在于：所述排气系统还包括固定于调节池(1)的边缘的固定架(6)，所述排气管(8)固定于固定架(6)上。
6.根据权利要求1～5中任一项所述的用于垃圾渗滤液调节池的除臭装置，其特征在于：所述浮盖系统还包括用于固定和密封土工膜(4)的锚固沟(5)，所述锚固沟(5)埋设于调节池(1)的边缘。
说明书
用于垃圾渗滤液调节池的除臭装置
技术领域
本实用新型涉及一种垃圾渗滤液处理技术领域，尤其涉及一种用于垃圾渗滤液调节池的除臭装置。
背景技术
目前，垃圾填埋场的臭气控制一直是难以解决的难题。渗滤液调节池是垃圾填埋场的重要组成部分之一，也是垃圾填埋场臭气散发的主要来源地之一，渗滤液调节池的除臭对垃圾填埋场的除臭至关重要。恶臭气味主要是腐败细菌在厌氧条件下大量生长繁殖所产生的代谢产物。
垃圾渗滤液中的恶臭气体按化学组成可分为以下几种：①含硫化合物：如硫化氢、二氧化硫、硫醇、硫醚;②含氮化合物：如胺、酰胺、吲哚;③卤素及衍生物，如氯气、卤代烃;④烃类：如烷烃、烯烃、炔烃、芳香烃;⑤含氧有机化合物：如醇、酚、醛、酮、有机酸等。
垃圾渗滤液的恶臭气味还滋生了大量的蚊蝇，这样不仅严重污染了厂区和周围地区的环境，还危害厂区工作人员和周围居民的身心健康。
除臭技术从传统的扩散稀释、水洗、吸附、焚烧、化学吸收，到新兴的生物除臭、光催化氧化、臭氧氧化、等离子体分解等，这些除臭技术通过中和、吸收转化或生物降解等过程降低臭气污染，但这些除臭技术存在着造价高昂、不利于后续处理、受环境、风向、风速等因素的影响。
为克服上述技术中的不足，中国专利CN 202777171 U公开了一种垃圾渗滤液调节池浮盖除臭系统，该系统通过密闭调节池来有效控制调节池臭气的散发，杜绝蚊蝇的滋生，但该系统存在极大的安全隐患：若调节池的渗滤液较多，可能淹没排气管的管口;当渗滤液减少时，调节池池壁和土工膜上残留的液体会将土工膜黏附在池壁上，隔绝排气管管口，两种情况下都会使渗滤液产生的沼气聚集于土工膜下形成巨大的安全隐患。另外，为适应渗滤液的量的变化，土工膜的表面积大于调节池的上表面积，很容易使土工膜在某些区域下落黏附到渗滤液表面，在其周围形成一定的沼气聚集空间，产生安全隐患。中国专利CN 202055336 U 公开了一种垃圾渗滤液调节池沼气导排装置，该装置也具有调节池除臭功能，但其浮盖系统具有难以实施、成本高的缺点。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，提供一种安全高效、除臭效果好、易于实施、成本低的用于垃圾渗滤液调节池的除臭装置。
为解决上述技术问题，本实用新型提出的技术方案为：
一种用于垃圾渗滤液调节池的除臭装置，包括浮盖系统，所述浮盖系统包括覆盖于调节池上的土工膜和设于土工膜底面的多个浮块，所述除臭装置还包括用于收集沼气的排气系统，所述浮块设有纵横交错的排气通道，所述排气系统与排气通道连通。
所述排气系统包括连接管和排气管，所述连接管一端与排气通道连通，另一端与排气管连通。
所述连接管为软管。
所述连接管设有多条，每条连接管和一个浮块的排气通道连通。
所述排气系统还包括固定于调节池的边缘的固定架，所述排气管固定于固定架上。
所述浮盖系统还包括用于固定和密封土工膜的锚固沟，所述锚固沟埋设于调节池的边缘。
与现有技术相比，本实用新型的优点在于：
本实用新型的用于垃圾渗滤液调节池的除臭装置，通过土工膜覆盖于调节池上，有效地解决调节池臭气散发的问题，且不影响垃圾渗滤液的后续处理，杜绝了蚊蝇的滋生，明显改善了厂区的周边环境。本实用新型通过排气系统收集沼气，能够杜绝沼气聚集产生的巨大安全隐患，并且易于实施、成本低的优点。
