申请日2013.12.28
公开(公告)日2014.10.01
IPC分类号C02F9/14
摘要
本实用新型公开了一种一体化ZF-MBR废水处理及回用装置，其特征在于：包括有用于调节均质有机废水的调节厌氧池，在调节厌氧池上部设有用于拦截大件杂物的隔污池，所述隔污池与进水管相连接;所述调节厌氧池下部与用于厌氧净化有机废水的缺氧池下部相连通，所述缺氧池上部通过虹吸装置连接有用于好氧处理有机类废水的好氧MBR池，在好氧MBR池内设有MBR膜组件，曝气装置和好氧菌种。本实用新型目的是为了克服现有技术的不足，提供一种能处理生活污水、食品废水、表面处理废水、垃圾渗滤液等有机类废水的装置，运行费用低、效果好，出水能到达回用要求的一体化ZF-MBR废水处理及回用装置。
权利要求书

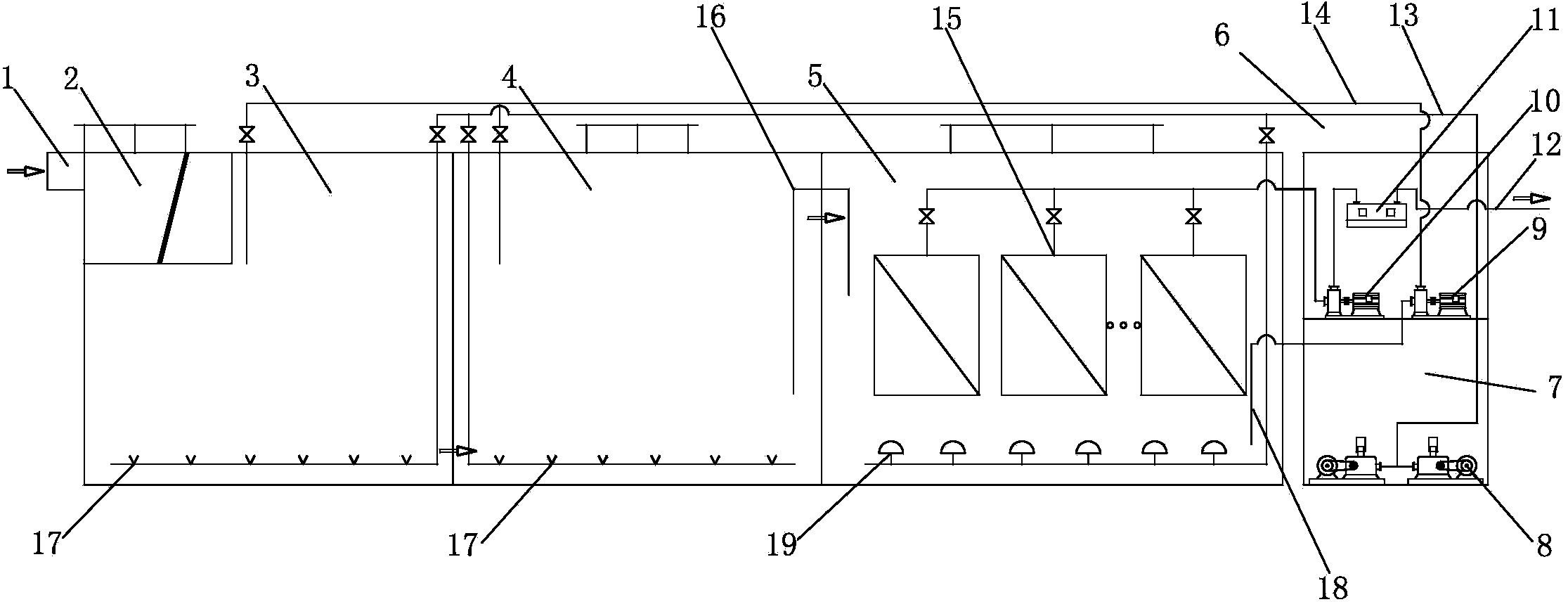

1.一种一体化ZF-MBR废水处理及回用装置，其特征在于：包括有用于调节均质有机废水的调节厌氧池(3)，在调节厌氧池(3)上部设有用于拦截大件杂物的隔污池(2)，所述隔污池(2)与进水管(1)相连接;所述调节厌氧池(3)下部与用于厌氧净化有机废水的缺氧池(4)下部相连通，所述缺氧池(4)上部通过虹吸装置(16)连接有用于好氧处理有机类废水的好氧MBR池(5)，在好氧MBR池(5)内设有MBR膜组件(15)，曝气装置(19)和好氧菌种。
2.根据权利要求1所述的一种一体化ZF-MBR废水处理及回用装置，其特征在于在所述厌氧池(3)内设有厌氧池(3)和缺氧池(4)底部上分别设有搅拌曝气管(17)，所述搅拌曝气管(17)通过管道(13)与鼓风机(8)相连接。
3.根据权利要求1所述的一种一体化ZF-MBR废水处理及回用装置，其特征在于所述曝气装置(19)与通过管道(13)与鼓风机(8)相连接。
4.根据权利要求1所述的一种一体化ZF-MBR废水处理及回用装置，其特征在于所述MBR膜组件(15)上连接有能将处理过的水抽出好氧MBR池(5)的自吸泵(10)。
5.根据权利要求4所述的一种一体化ZF-MBR废水处理及回用装置，其特征在于在所述自吸泵(10)出水口上连接有紫外消毒机(11)，在所述紫外消毒机(11)上设有出水管(12)。
6.根据权利要求1所述的一种一体化ZF-MBR废水处理及回用装置，其特征在于在所述好氧MBR池(5)底部设有抽污泥管(18)，所述抽污 泥管(18)与污泥自吸泵(9)相连接，所述污泥自吸泵(9)通过连接管道(14)与厌氧池(3)相连接。
说明书
一种一体化ZF-MBR废水处理及回用装置
【技术领域】
本实用新型涉及一种一体化有机类废水的处理及回用装置。
【背景技术】
自上个世纪八十年代我国兴起环保事业以来，活性污泥法、接触 氧化法处理有机类废水得到广泛的应用，随着环保治理技术的发展， 污染物排放指标的逐渐严格及水资源越来越珍贵，有机类废水的治理 方法也得到了长足发展，出现了众多的改良活性污泥法、接触氧化法， 其中MBR法较为突出，MBR工艺的优越性主要表现在其占地面积 小、抗负荷冲击性能高、容易实现自动控制、产生剩余污泥少等，得 到业界好评，得到众多排污企业的青睐。再者，国家现行节约水资源 政策执行势不可挡，需要大力推广优异的废水处理及回用装置;顺应 市场需求、政策需求，我司开发研制了本一体化ZF-MBR处理装置， 自动控制运行，降低处理成本、减轻污染、节约水资源，为国家实现 节约型社会助一臂之力。
【实用新型内容】
本实用新型目的是为了克服现有技术的不足，提供一种能处理生 活污水、食品废水、表面处理废水、垃圾渗滤液等有机类废水的装置， 运行费用低、效果好，出水能到达回用要求的一体化ZF-MBR废水处 理及回用装置。
为了实现以上目的，本实用新型采用下列技术方案：
一种一体化ZF-MBR废水处理及回用装置，其特征在于：包括有 用于调节均质有机废水的调节厌氧池，在调节厌氧池上部设有用于拦 截大件杂物的隔污池，所述隔污池与进水管相连接;所述调节厌氧池 下部与用于厌氧净化有机废水的缺氧池下部相连通，所述缺氧池上部 通过虹吸装置连接有用于好氧处理有机类废水的好氧MBR池，在好氧 MBR池内设有MBR膜组件，曝气装置和好氧菌种。
如上所述的一种一体化ZF-MBR废水处理及回用装置，其特征在 于在所述厌氧池内设有厌氧池和缺氧池底部上分别设有搅拌曝气管， 所述搅拌曝气管通过管道与鼓风机相连接。
如上所述的一种一体化ZF-MBR废水处理及回用装置，其特征在 于所述曝气装置与通过管道与鼓风机相连接。
如上所述的一种一体化ZF-MBR废水处理及回用装置，其特征在 于所述MBR膜组件上连接有能将处理过的水抽出好氧MBR池的自吸 泵。
如上所述的一种一体化ZF-MBR废水处理及回用装置，其特征在 于在所述自吸泵出水口上连接有紫外消毒机，在所述紫外消毒机上设 有出水管。
如上所述的一种一体化ZF-MBR废水处理及回用装置，其特征在 于在所述好氧MBR池底部设有抽污泥管，所述抽污泥管与污泥自吸泵 相连接，所述污泥自吸泵通过连接管道与厌氧池相连接。
本实用新型中所述好氧MBR池通过虹吸系统实现缺氧池和好氧 MBR池废水的自流，减少动力消耗;好氧MBR池中的MBR膜采用中空 纤维膜，使用寿命长，达3-5年，并可实现在线清洗，减少维护成本; 本装置采用PLC编程实现自动运作设备，实现无人值守，降低运营人 工成本;本装置占地面积较常规的活性污泥法、接触氧化法废水处理 设施减少1/3-1/2占地面积。
本实用新型的有益效果：
本实用新型分别设有隔污池、厌氧调节池、缺氧池、好氧MBR 池、紫外消毒器和机泵间、风机间。将上述单元有效组合，综合利用， 使之能很好地处理有机类废水，出水优于排放标准，能作为回用水。
