申请日2013.12.28
公开(公告)日2014.04.16
IPC分类号B01D61/00; C02F1/44; B01D65/02
摘要
本发明提供一种喷水织机废水过滤结构包括过滤箱，所述过滤箱包括两个平行的第一侧壁和第二侧壁，第一侧壁和第二侧壁的中间设置有将所述过滤箱分割成过滤腔和净化腔两个腔体的半透膜，所述半透膜位于过滤腔侧的表面均布有铁粉，所述第一侧壁和第二侧壁内设置有第一电磁铁和第二电磁铁，所述第一电磁铁和第二电磁铁与控制电路电气连接，所述过滤腔包括相对设置其两端的污水进口和杂质出口，本发明利用所述第一电磁铁的磁性交替的高于、低于所述第二电磁铁的磁性，使铁粉对积聚在所述半透膜上的纺织纤维松动，并使纺织纤维从杂质出口分离，使半透膜表面保持清洁，提高了半透膜的通透性，节约了能源，提高纺织效率。
权利要求书

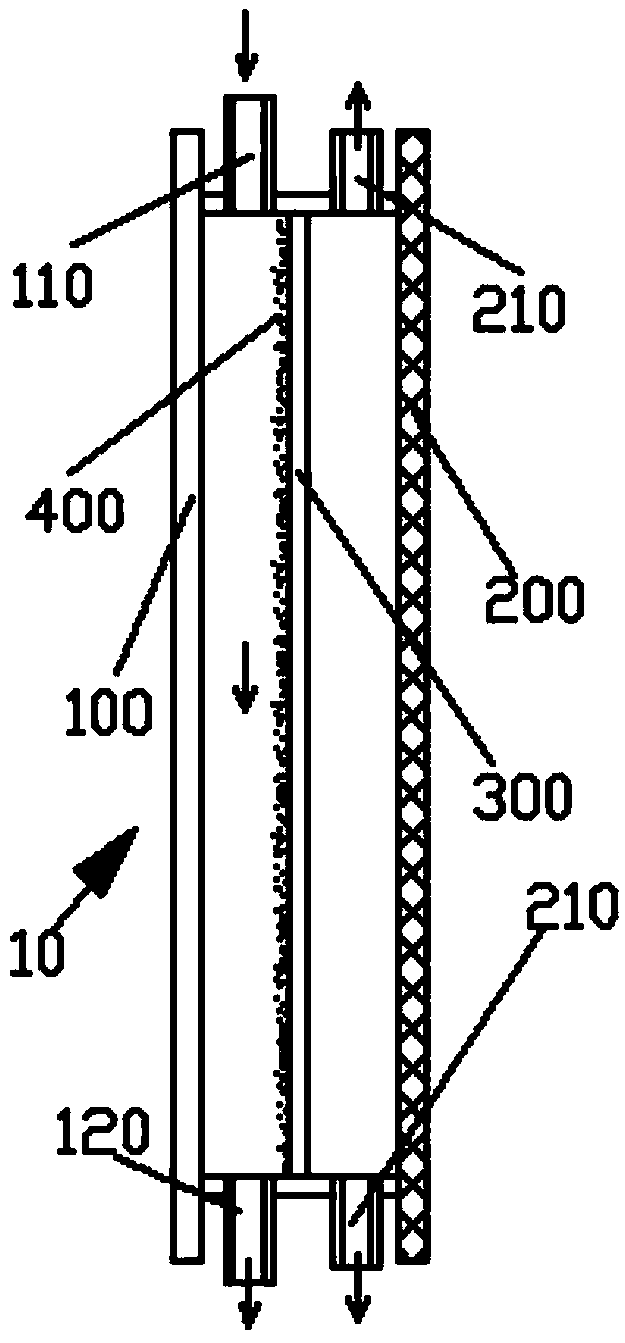

1.一种喷水织机废水过滤结构，包括过滤箱(10)，其特征在于： 所述过滤箱(10)包括两个平行的第一侧壁(100)和第二侧壁(200)， 第一侧壁(100)和第二侧壁(200)的中间设置有将所述过滤箱(10) 分割成过滤腔和净化腔两个腔体的半透膜(300)，所述半透膜(300) 位于过滤腔侧的表面均布有铁粉(400)，所述第一侧壁(100)和第 二侧壁(200)对应的位于所述过滤腔和净化腔中，所述第一侧壁(100) 和第二侧壁(200)内设置有第一电磁铁和第二电磁铁，所述第一电 磁铁和第二电磁铁与控制电路电气连接，所述过滤腔包括相对设置其 两端的污水进口(110)和杂质出口(120)，所述杂质出口(120)设 置有连接所述控制电路的电磁阀，所述净化腔设置有出水口(210)。
2.根据权利要求1所述的喷水织机废水过滤结构，其特征在于： 所述杂质出口(120)的口部覆盖所述过滤腔的一个侧面。
3.根据权利要求1所述的喷水织机废水过滤结构，其特征在于： 所述第一电磁铁包括一大型线圈(150)和均布大型线圈(150)内的 小型线圈(160)构成，所述大型线圈(150)和所述小型线圈(160) 通过一切换继电器交替工作。
4.根据权利要求1所述的喷水织机废水过滤结构，其特征在于： 所述第二电磁铁优选的更换为永磁体。
说明书
喷水织机废水过滤结构
所属技术领域
本发明涉及废水处理领域，特别地，是一种适用于喷水织机的废 水过滤结构。
背景技术
无梭织机共同的基本特点是将纬纱卷装从梭子中分离出来，或是 仅携带少量的纬纱以小而轻的引纬器代替大而重的梭子，为高速引纬 提供了有利的条件。喷水织机属于无梭织机的一种，喷水织机属于喷 射织机，是利用水作为引纬介质，通过喷射水流对纬纱产生摩擦牵引 力，使固定筒子上的纬纱引入梭口。由于水流的集聚性较好，喷水织 机上没有任何防水流扩散装置，即使这样它的筘幅也能达到两米多。 喷水织机的水流集束性好，加之水对纬纱的摩擦牵引力也大，因此使 喷水织机的纬纱飞行速度、织机速度都居各类织机之首。
喷水织机在织造的同时会产生大量含有纺织纤维的废水，为了节 省喷水织机所消耗的水，现在一般会将废水处理后再进行使用，由于 喷水织机对水的消耗量非常大，这就需要水处理设备具有极高的处理 效率，然而废水中大量的纺织纤维极易快速堵塞水处理设备，水处理 设备经常高压运行或者时常进行除污作业，影响纺织生产的效率。
发明内容
为了解决上述问题，本发明的目的在于提供一种喷水织机废水过 滤结构，该喷水织机废水过滤结构能够连续快速的处理废水。
本发明解决其技术问题所采用的技术方案是：
该喷水织机废水过滤结构包括过滤箱，所述过滤箱包括两个平行 的第一侧壁和第二侧壁，第一侧壁和第二侧壁的中间设置有将所述过 滤箱分割成过滤腔和净化腔两个腔体的半透膜，所述半透膜位于过滤 腔侧的表面均布有铁粉，所述第一侧壁和第二侧壁对应的位于所述过 滤腔和净化腔中，所述第一侧壁和第二侧壁内设置有第一电磁铁和第 二电磁铁，所述第一电磁铁和第二电磁铁与控制电路电气连接，所述 过滤腔包括相对设置其两端的污水进口和杂质出口，所述杂质出口设 置有连接所述控制电路的电磁阀，所述净化腔设置有出水口。
作为优选，所述杂质出口的口部覆盖所述过滤腔的一个侧面。
作为优选，所述第一电磁铁包括一大型线圈和均布大型线圈内的 小型线圈构成，所述大型线圈和所述小型线圈通过一切换继电器交替 工作。
作为优选，所述第二电磁铁优选的更换为永磁体。
本发明的优点在于：
利用所述第一电磁铁的磁性交替的高于、低于所述第二电磁铁的 磁性，使铁粉对积聚在所述半透膜上的纺织纤维松动，并使纺织纤维 从杂质出口分离，使半透膜表面保持清洁，提高了半透膜的通透性， 节约了能源，提高纺织效率。
