申请日2014.01.24
公开(公告)日2014.07.30
IPC分类号C02F11/12; C02F11/00; B01D50/00; B01D53/02; B01D53/75; B01D53/78; B01D53/74; B01D47/06
摘要
本实用新型揭示了一种基于竖直布泥的污泥干化处理系统，用于将具有一定含水率污泥制成污泥颗粒后，竖直分层地装入干化室内的污泥干化装置上进行干化处理;包括制粒机、干化室，污泥干化装置，鼓风机及干化空气净化室，所述制粒机用于将具有一定含水率的污泥制成污泥颗粒，所述污泥干化装置置于所述干化室内，用于竖直分层地容置污泥颗粒，所述鼓风机用于向干化室内提供以一定速度流动的常温干化空气，所述干化空气净化室用于对从干化室排出的干化空气进行净化处理。本实用新型以较低的运行成本实现了污泥干化，无需添加药剂，也不使用外热源即可达到污泥的干化，为解决污泥污染提供了便利的途径。
权利要求书
1.一种基于竖直布泥的污泥干化系统，其特征在于：包括制粒机、干化室，污泥干化装置，鼓风机及干化空气净化室，所述制粒机用于将具有一定含水率的污泥制成污泥颗粒，所述污泥干化装置置于所述干化室内，包括数个水平间隔放置的干泥笼，每一干泥笼内在竖直方向间隔地布置有数个容置污泥颗粒的隔板，用于竖直分层地容置污泥颗粒，所述鼓风机用于向干化室内提供以一定速度流动的常温干化空气，所述干化空气净化室用于对从干化室排出的干化空气进行净化处理。
2.根据权利要求1所述的基于竖直布泥的污泥干化系统，其特征在于：所述污泥干化系统还包括拌料机，所述拌料机用于将含水率在60%以上的湿污泥和返混的干污泥搅拌均匀。
3.根据权利要求1所述的基于竖直布泥的污泥干化系统，其特征在于：所述污泥干化系统还包括破碎机，所述破碎机用于将经过机械压滤的污泥在制粒前进行破碎处理。
4.根据权利要求1所述的基于竖直布泥的污泥干化系统，其特征在于：所述干泥笼的表面及隔板的表面设置有网眼。
5.根据权利要求1所述的基于竖直布泥的污泥干化系统，其特征在于：所述干化室内还设置有干化空气的排气口。
6.根据权利要求5所述的基于竖直布泥的污泥干化系统，其特征在于：所述排气口上安装有引风机。
7.根据权利要求1所述的基于竖直布泥的污泥干化系统，其特征在于：所述干化室内设置有干泥的排出口。
8.根据权利要求1所述的基于竖直布泥的污泥干化系统，其特征在于：所述干化空气净化室包括水雾除尘室、化学除臭室及活性炭吸附床，所述水雾除尘室和化学除臭室内分别设置有喷淋装置，所述化学除臭室进一步包括酸液除臭室及碱液除臭室，所述活性炭吸附床将干化空气中的异味进一步吸附。
9.根据权利要求1所述的基于竖直布泥的污泥干化系统，其特征在于：所述干化室包括一个或多个水平并列布置或垂直多层布置的密封干化室。
说明书
一种基于竖直布泥的污泥干化系统
技术领域
本实用新型涉及一种污泥干化处理的系统，特别涉及一种竖直布泥、以常温空气为干化介质的污泥干化系统。
背景技术
中国乃至世界的环境问题日益突出，作为有害废弃物的污泥产生量不断增加，加上已有的巨大存量，污泥处理成为环境保护的一个热点问题。
我国常见的污泥处理处置技术路线有填埋、堆肥、焚烧，污泥在进入这些处理处置环节前通常要干化污泥，便于运输也减少了后道处理的压力，还有利于采用焚烧、热解等热化学处置技术。
国内外许多机构及个人在污泥干化方面进行了大量研发，且已经取得了一定的进展。目前，污泥干化主要技术路线有热干化(蒸汽、热风、烟气)，机械干化(压滤、离心)，太阳能干化等。这些技术或者消耗大量能源，或者干化效果不好，或者受天气影响巨大。
空气干化(风干)能耗低、效果好、天气影响小，相关技术申请了中国专利，比如申请号为201010221730.6、名称为污泥风干化方法和系统的中国专利申请中所揭示的污泥干化方法和系统，申请号为201110414321.2、名称为剩余活性污泥的快速风干的方法的中国专利申请中揭示的剩余活性污泥经过添加石灰乳后干化处理的方法，以及申请号为200910192763.X、名称为一种污泥滤饼好氧风干方法及装置的专利中所揭示的将污泥滤饼破碎分散成污泥颗粒层后进行的干化处理，然这些专利尚未充分挖掘空气干化的潜力，其具有较大改进余地。
实用新型内容
本实用新型的目的是提供一种能够工业化生产的基于竖直布泥的污泥干化系统，以常温空气为干化介质，不使用外热源，以较小的成本、较简单的系统有效地实现污泥干化。
为实现上述实用新型目的，本实用新型以常温空气作为干化介质，采用独特的竖直布泥，增大污泥与空气的接触面积，再通过空气与污泥接触方向的变化，污泥在空气干化室内受到空气充分吹拂，由于湿度差和压力差的作用，水分高效蒸发，污泥快速干化。

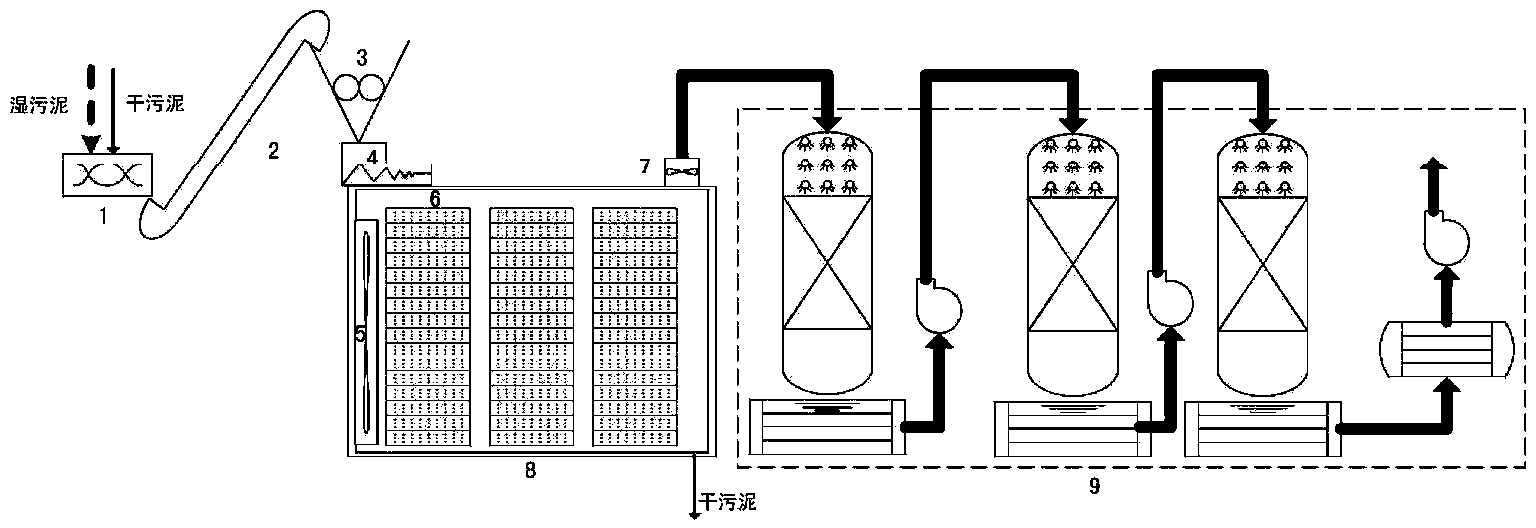

本实用新型提供的基于竖直布泥的污泥干化系统，包括制粒机、干化室，污泥干化装置，鼓风机及干化空气净化室，所述制粒机用于将具有一定含水率的污泥制成污泥颗粒，所述污泥干化装置置于所述干化室内，用于竖直分层地容置污泥颗粒，所述鼓风机用于向干化室内提供以一定速度流动的常温干化空气，所述干化空气净化室用于对从干化室排出的干化空气进行净化处理。
更优地，所述污泥干化系统还包括拌料机，所述拌料机用于将含水率在60%以上的湿污泥和返混的干污泥搅拌均匀。
所述污泥干化系统还包括破碎机，所述破碎机用于将经过机械压滤的污泥在制粒前进行破碎处理。
所述污泥干化装置包括数个水平间隔放置的干泥笼，每一干泥笼内在竖直方向间隔地布置有数个容置污泥颗粒的隔板。
所述干泥笼的表面及隔板的表面设置有网眼。
所述干化室内还设置有干化空气的排气口，以及干泥的排出口。
所述排气口上安装有引风机。
所述干化空气净化室包括水雾除尘室、化学除臭室及活性炭吸附床，所述水雾除尘室和化学除臭室内分别设置有喷淋装置，所述化学除臭室进一步包括酸液除臭室及碱液除臭室，所述活性炭吸附床将干化空气中的异味进一步吸附。
本实用新型中，所述干化室包括一个或多个水平并列布置或垂直多层布置的密封干化室。
对于大量湿污泥的处理，可以建设多个干化系统，多个干化系统可以独立设置拌料机、输送机、破碎机、制粒机、干化空气净化室，也可以共 用一套。
与现有技术相比，本实用新型具有(1)无需添加药剂，不用外部热源，将污泥干化到含水率小于10%;(2)污泥的所蕴含的能量充分保留，可以进一步实现资源化利用;(3)可以处理湿污泥，也可以处理其他湿物料，特别是对干燥速率没有特殊要求的湿物料，如湿木屑、玉米芯渣、药渣、木薯渣、甘蔗渣、泥煤、矿料等。
