申请日2014.01.24
公开(公告)日2014.09.10
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥电渗透脱水实验装置，包括支撑装置、称重装置、两端开口的柱形容器和活塞，柱形容器的底部设有阴极板并固定在支撑装置上，阴极板上设有排水孔且与外部电源负极相连，活塞的下部设有阳极板且与柱形容器的内壁密封连接，阳极板与外部电源正极相连，称重装置位于柱形容器的正下方。它具有体积小，各部件容易更换的优点。
权利要求书
1.一种污泥电渗透脱水实验装置，其特征在于，包括支撑装置、称 重装置、两端开口的柱形容器和活塞，所述柱形容器的底部设有阴极板 并固定在所述支撑装置上，所述阴极板上设有排水孔且与外部电源负极 相连，所述活塞的下部设有阳极板且与柱形容器的内壁密封连接，所述 阳极板与外部电源正极相连，所述称重装置位于所述柱形容器的正下方。
2.根据权利要求1所述的污泥电渗透脱水实验装置，其特征在于， 所述排水孔的孔径为0.5～5mm。
3.根据权利要求2所述的污泥电渗透脱水实验装置，其特征在于， 所述柱形容器的底部的侧壁与阴极板之间设有防水圈。
4.根据权利要求3所述的污泥电渗透脱水实验装置，其特征在于， 所述支撑装置包括用于支撑柱形容器的底部的环形支撑台、用于固定柱 形容器的侧壁的支撑杆和用于支撑支撑台的支撑架。
5.根据权利要求4所述的污泥电渗透脱水实验装置，其特征在于， 所述环形支撑台设有台阶，所述柱形容器坐落在所述台阶上。
6.根据权利要求5所述的污泥电渗透脱水实验装置，其特征在于， 所述支撑杆上部设有用于限制柱形容器活动的限位件。
7.根据权利要求1至6任意项所述的污泥电渗透脱水实验装置，其 特征在于，所述柱形容器的底部与所述阴极板之间设有过滤网。
8.根据权利要求1所述的污泥电渗透脱水实验装置，其特征在于， 所述活塞的上端设有用于加载压力的平台。
9.根据权利要求2所述的污泥电渗透脱水实验装置，其特征在于， 所述支撑架设有位于称重装置正上方的漏斗。
10.根据权利要求1至6任意项所述的污泥电渗透脱水实验装置， 其特征在于，所述柱形容器为有机玻璃柱。
说明书
污泥电渗透脱水实验装置
技术领域：
本实用新型涉及污泥脱水装置，尤其是一种污泥电渗透脱水实验装置。
背景技术：
污泥电渗透脱水工艺是一项新兴的污泥脱水工艺，为了提高污泥的电 渗透脱水效率，需要展开对污泥泥质的改性、污泥电渗透脱水中的电极材 料、电压梯度、电流密度、电渗透脱水时间等因素的综合实验研究。为了 对影响脱水效率的因素进行研究，污泥电渗透脱水装置必须满足体积小， 各项参数容易改变等特点，而现有的一些工业上的污泥电渗透脱水装置具 有体积大，各项参数不易改变或控制的缺点，很难满足实验应用。
发明内容：
本实用新型的目的是解决现有技术不足，提供一种体积小，各项参数 容易改变的污泥电渗透脱水实验装置。
本实用新型的技术方案为：

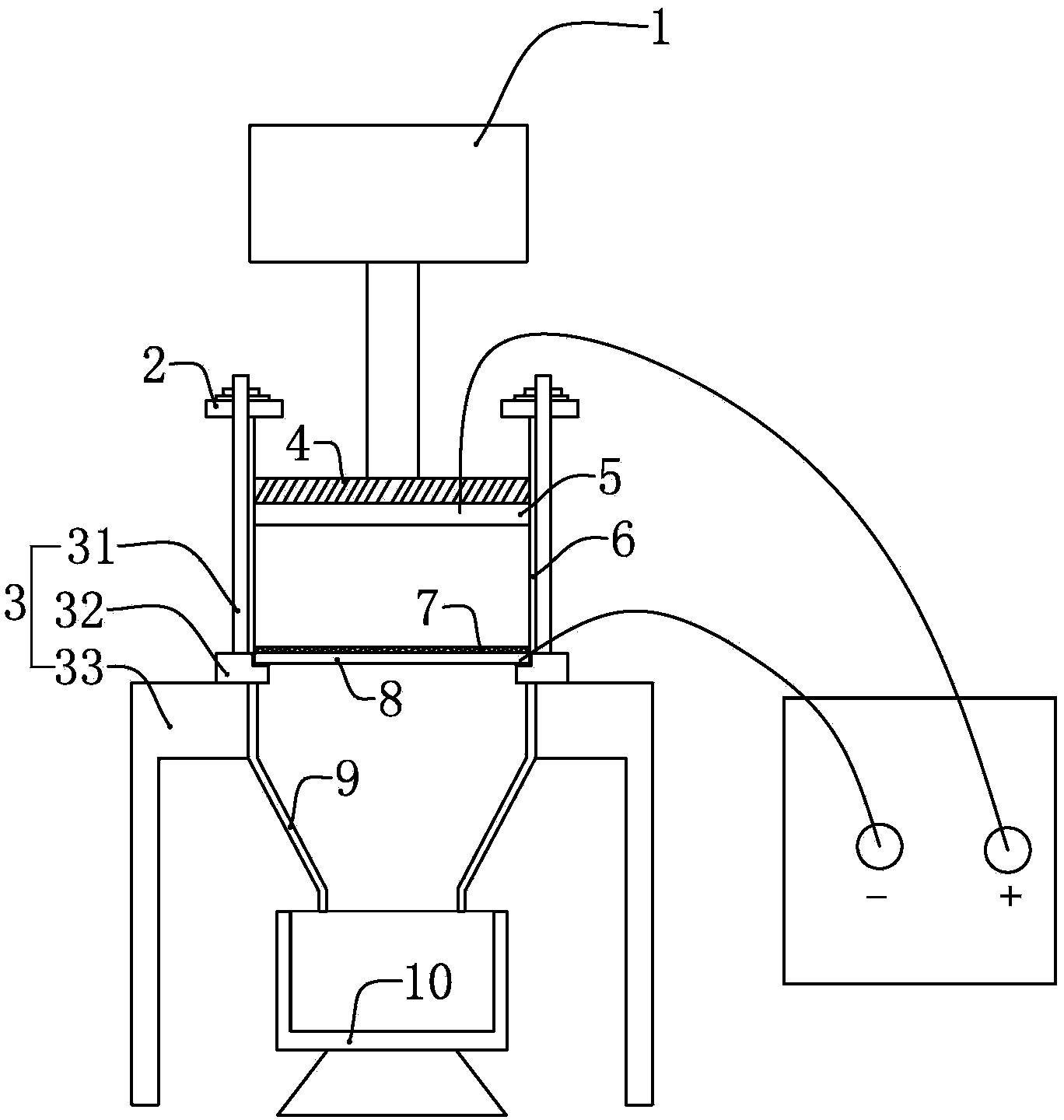

污泥电渗透脱水实验装置，包括支撑装置、称重装置、柱形容器和活 塞，柱形容器的底部设有阴极板并固定在支撑装置上，阴极板上设有排水 孔且与外部电源负极相连，活塞下部设有阳极板且与柱形容器的内壁密封 连接，阳极板与外部电源正极相连，称重装置位于柱形容器的正下方。
其中，排水孔的孔径为0.5～5mm。
其中，柱形容器的底部的侧壁与阴极板之间设有防水圈。
其中，支撑装置包括用于支撑柱形容器的底部的环形支撑台、用于固 定柱形容器的侧壁的支撑杆和用于支撑支撑台的支撑架。
其中，环形支撑台设有台阶，柱形容器坐落在台阶上。
其中，支撑杆上部设有用于限制柱形容器活动的限位件。
其中，柱形容器的底部与阴极板之间设有过滤网。
其中，活塞的上端设有用于加载压力的平台。
其中，支撑架设有位于称重装置正上方的漏斗。
其中，柱形容器为有机玻璃柱。
综合上述方案可知，本实用新型中的污泥电渗透脱水实验装置具有体 积小，装置参数容易控制的优点。
