申请日2013.12.27
公开(公告)日2014.07.02
IPC分类号B65G67/04; B65G33/26
摘要
本实用新型公开了一种石油钻井污泥自动装车装置，包括储料箱，所述储料箱上设有进料口，所述储料箱内传动连接有两根搅料螺带，所述储料箱的外侧与每根搅料螺带相对应的位置设有可驱动搅料螺带转动的动力驱动装置，所述储料箱上设有用于输送储料箱内污泥的刮斗输送机。本实用新型采用上述技术方案，通过左螺旋叶片与右螺旋叶片可将污泥与破乳剂搅拌均匀，同时左螺旋叶片与右螺旋叶片将污泥输送到刮斗输送机处将污泥提升后装车转运，实现了污泥自动装车，不会对环境造成污染。
权利要求书

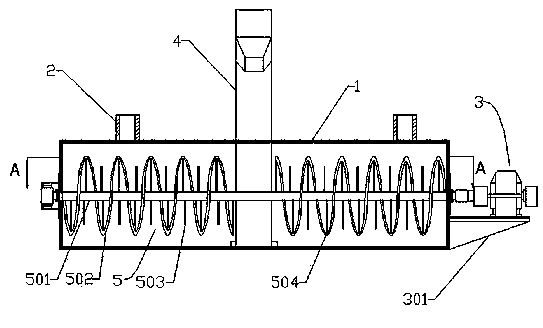

1.一种石油钻井污泥自动装车装置，包括储料箱(1)，其特征在于：所述储料箱(1)上设有进料口(2)，所述储料箱(1)内传动连接有两根搅料螺带(5)，所述储料箱(1)的外侧与每根搅料螺带(5)相对应的位置设有可驱动搅料螺带(5)转动的动力驱动装置(3)，所述储料箱(1)上设有用于输送储料箱(1)内污泥的刮斗输送机(4)。
2.根据权利要求1所述的一种石油钻井污泥自动装车装置，其特征在于：所述搅料螺带(5)包括转轴(501)，所述转轴(501)上设有左螺旋叶片(502)和右螺旋叶片(504)，所述刮斗输送机(4)的下端设置在左螺旋叶片(502)与右螺旋叶片(504)之间的位置。
3.根据权利要求2所述的一种石油钻井污泥自动装车装置，其特征在于：所述动力驱动装置(3)包括与储料箱(1)固定连接的底座(301)，所述底座(301)上固定连接有电机(303)，所述电机(303)通过皮带(304)传动连接有变速箱(302)，所述变速箱(302)固定在底座(301)上，所述变速箱(302)与转轴(501)传动连接。
4.根据权利要求3所述的一种石油钻井污泥自动装车装置，其特征在于：所述两根搅料螺带(5)的转动方向相反。
5.根据权利要求4所述的一种石油钻井污泥自动装车装置，其特征在于：所述转轴(501)上位于左螺旋叶片(502)和右螺旋叶片(504)的叶片之间的位置分别设有桨片(503)。
说明书
一种石油钻井污泥自动装车装置
技术领域
本实用新型涉及一种石油钻井污泥自动装车装置，属于石油钻井用辅助设备。
背景技术
在石油钻井过程中会产生大量的糊状的污泥，这些糊状污泥堆积在钻井旁边，多采用人工或用挖掘机装车运走，这种方式既不利于钻井作业、费时费工，同时也对现场环境造成污染。另外，污泥中含有大量的油污，如果不进行处理就转运到其它地方，会造成环境的污染。目前在处理油污时，需在污泥中加入破乳剂对油污进行分离，为了使污泥中的油污与破乳剂充分接触就需要对污泥进行搅拌，使污泥与破乳剂混合均匀，将污泥分离出来后装车转运。
为解决上述技术问题，专利申请号为201220116327.1的实用新型专利公开了一种污泥螺旋输送机，这种输送机可将污泥输送到远离钻井的地方，有效的解决了污泥在钻井旁堆积的问题，但是目前还没有专门的可将污泥与破乳剂混合均匀，同时还能够实现污泥自动输送装车功能的装置。
实用新型内容
本实用新型要解决的技术问题是针对现有技术的不足，提供一种能够将钻井中产生的污泥自动装车，不会对环境造成污染，同时可将污泥与破乳剂混合均匀的石油钻井污泥自动装车装置。
为解决上述问题，本实用新型采用以下技术方案：一种石油钻井污泥自动装车装置，包括储料箱，所述储料箱上设有进料口，所述储料箱内传动连接有两根搅料螺带，两根搅料螺带平行设置，所述储料箱的外侧与每根搅料螺带相对应的位置设有可驱动搅料螺带转动的动力驱动装置，所述储料箱的中间位置设有用于输送储料箱内污泥的刮斗输送机，所述刮斗输送机的下端位于搅料螺带的下方，刮斗输送机的上端伸出储料箱外成为自由端。
以下是本实用新型的进一步改进：
所述每根搅料螺带包括转轴，所述转轴上设有左螺旋叶片和右螺旋叶片，所述刮斗输送机的下端设置在左螺旋叶片与右螺旋叶片之间的位置。
进一步改进：
所述动力驱动装置包括与储料箱固定连接的底座，所述底座上固定连接有电机，所述电机通过皮带传动连接有变速箱，所述变速箱固定在底座上，所述变速箱与转轴传动连接。
进一步改进：
所述两根搅料螺带的转动方向相反。
进一步改进：
所述转轴上位于左螺旋叶片和右螺旋叶片的叶片之间的位置分别设有桨片，桨片的设置用于辅助搅拌污泥，使搅拌更加均匀，同时桨片的设置可降低搅料螺带的输出动力，只需要配备功率较小的电机即可完成污泥的搅拌，节约能源。
本实用新型采用上述技术方案，通过左螺旋叶片与右螺旋叶片可将污泥与破乳剂搅拌均匀，同时左螺旋叶片与右螺旋叶片将污泥输送到刮斗输送机处将污泥提升后装车转运，实现了污泥自动装车，不会对环境造成污染。
