申请日2013.12.26
公开(公告)日2014.06.18
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型农村污水回用单户一体化处理装置，包括厌氧池、人工湿地池、石英砂过滤池、清水池、紫外消毒灯和提升泵，厌氧池的顶部安装有第一盖板，石英砂过滤池的顶部安装有第二盖板，清水池的顶部安装有第三盖板，厌氧池上部的出水口与人工湿地池上部的入水口连接，人工湿地池下部的出水口与石英砂过滤池下部的入水口连接，石英砂过滤池上部的出水口与清水池上部的入水口连接，紫外消毒灯安装于清水池内，提升泵安装于清水池内并用于将清水池内的水泵出。本实用新型利用厌氧池、人工湿地池、砂滤池、紫外线消毒灯保证后续用水的安全;本一体化处理装置制造、安装容易、占地面积小、基本不用维护，极适宜于农村单户家庭使用。
权利要求书
1.一种新型农村污水回用单户一体化处理装置，其特征在于：包括厌氧池、 人工湿地池、石英砂过滤池、清水池、紫外消毒灯和提升泵，所述厌氧池的顶 部安装有第一盖板，所述石英砂过滤池的顶部安装有第二盖板，所述清水池的 顶部安装有第三盖板，所述厌氧池上部的出水口与所述人工湿地池上部的入水 口连接，所述人工湿地池下部的出水口与所述石英砂过滤池下部的入水口连接， 所述石英砂过滤池上部的出水口与所述清水池上部的入水口连接，所述紫外消 毒灯安装于所述清水池内，所述提升泵安装于所述清水池内并用于将所述清水 池内的水泵出。
2.根据权利要求1所述的新型农村污水回用单户一体化处理装置，其特征 在于：所述人工湿地池由上部的砾石层、中部的细沙层和下部的鹅卵石层构成， 所述砾石层的上部设置覆土层用于种植植物。
3.根据权利要求2所述的新型农村污水回用单户一体化处理装置，其特征 在于：所述砾石层的砾石直径为5～10cm，所述细沙层的细沙直径为0.5～3mm， 所述鹅卵石层的鹅卵石直径为3～5cm。
4.根据权利要求1所述的新型农村污水回用单户一体化处理装置，其特征 在于：所述紫外消毒灯为两个，均安装于所述清水池的上部，其中一个所述紫 外消毒灯安装于所述清水池的入水口处。
说明书
新型农村污水回用单户一体化处理装置
技术领域
本实用新型涉及一种农村污水回用处理装置，尤其涉及一种新型农村污水 回用单户一体化处理装置。
背景技术
目前，现有的农村污水回用处理装置不够完善，水中大部分有机物未被降 解，且含有细菌，不能保证后续用水的安全。
现有的农村污水回用处理装置结构复杂，不利于安装制造，维护不便，占 地面积较大，不能解决独立成户集中收集污水困难等水处理排放问题。本实用 新型正是基于这种条件并结合现有的农村污水回用处理装置优势而提出的新技 术方案。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种新型农村污水回用 单户一体化处理装置。
本实用新型通过以下技术方案来实现上述目的：

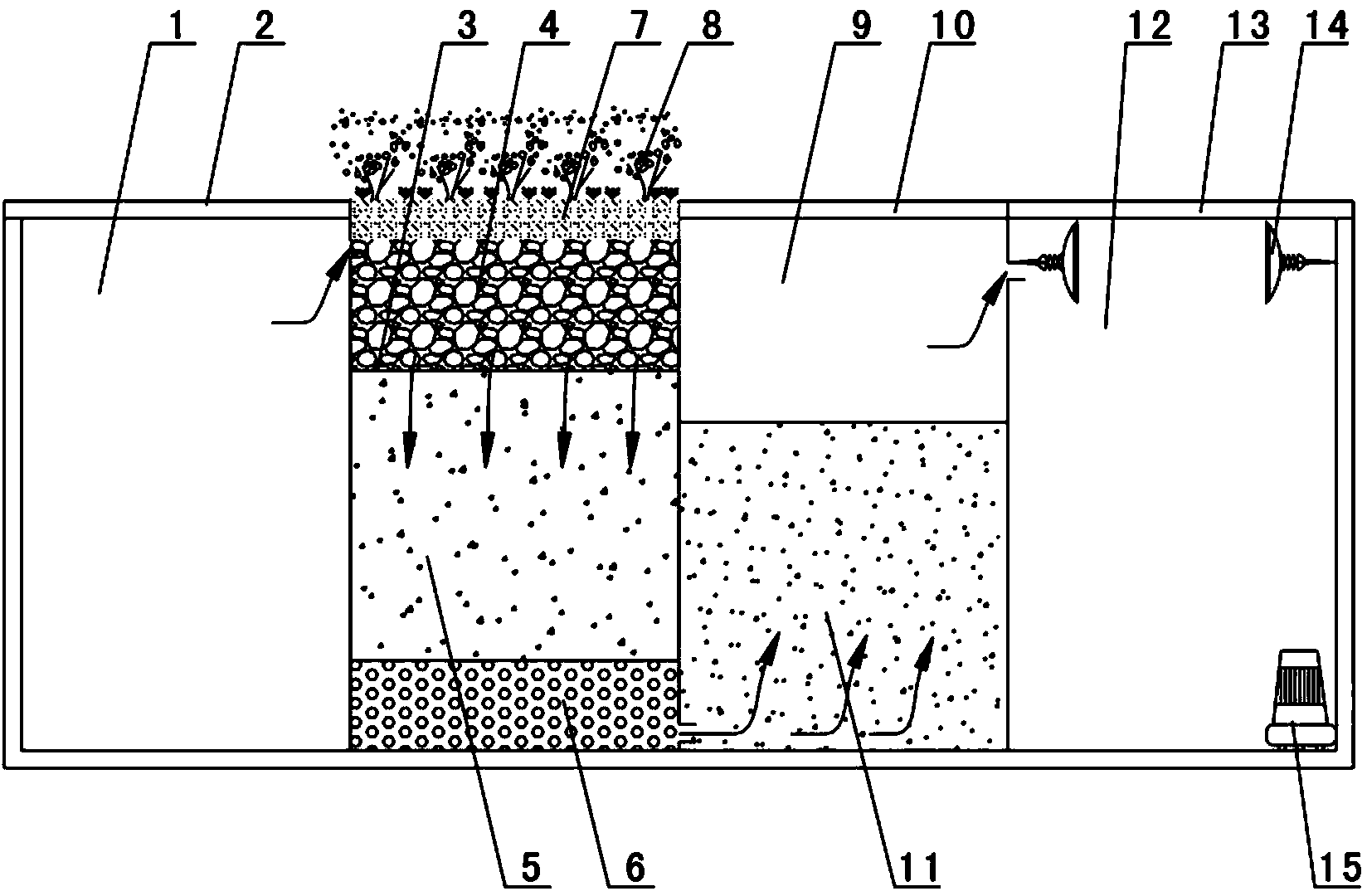

一种新型农村污水回用单户一体化处理装置，包括厌氧池、人工湿地池、 石英砂过滤池、清水池、紫外消毒灯和提升泵，所述厌氧池的顶部安装有第一 盖板，所述石英砂过滤池的顶部安装有第二盖板，所述清水池的顶部安装有第 三盖板，所述厌氧池上部的出水口与所述人工湿地池上部的入水口连接，所述 人工湿地池下部的出水口与所述石英砂过滤池下部的入水口连接，所述石英砂 过滤池上部的出水口与所述清水池上部的入水口连接，所述紫外消毒灯安装于 所述清水池内，所述提升泵安装于所述清水池内并用于将所述清水池内的水泵 出。
运行时，污水直接进入厌氧池进行厌氧发酵;后自流进入人工湿地池，经 人工湿地处理后流入装有不同粒径石英砂的过滤池，过滤后的出水流入清水池， 在清水池内通过紫外线消毒灯照射消毒杀菌并储存清水;储存的清水通过提升 泵进行二次利用。
具体地，所述人工湿地池由上部的砾石层、中部的细沙层和下部的鹅卵石 层构成，所述砾石层的上部设置覆土层用于种植植物。
作为优选，所述砾石层的砾石直径为5～10cm，所述细沙层的细沙直径为 0.5～3mm，所述鹅卵石层的鹅卵石直径为3～5cm。
所述紫外消毒灯为两个，均安装于所述清水池的上部，其中一个所述紫外 消毒灯安装于所述清水池的入水口处。
本实用新型的有益效果在于：
本实用新型首先利用厌氧发酵降解污水中的大部分有机物，后续利用人工 湿地池和石英砂过滤池进一步净化水质，最后采用紫外线消毒灯对清水消毒杀 菌，保证后续用水的安全。本一体化处理装置整体结构简单，制造、安装容易， 大部分结构埋于地下，仅人工湿地池的植物部分位于地面以上，整体占地面积 小，基本不用维护。本一体化处理装置能够有效解决农村地区偏远、独立成户 集中收集污水困难等水处理排放问题，极适宜于农村单户家庭使用，并且出水 可回用于冲厕、畜圈冲洗等二次利用，是一种绿色环保程度相当高的新型环保 产品。
