申请日2013.12.25
公开(公告)日2014.06.04
IPC分类号G05B19/418
摘要
本实用新型公开了一种污泥掺烧搅拌设备控制系统。它包括能够对污泥掺烧搅拌设备进行控制的工控机，工控机上连接有能够根据工控机的控制指令控制设备运行的可编程控制器，可编程控制的信号输入端连接有能够检测设备输出信号的信号检测单元，可编程控制的信号输出端连接有能够实现各种物料供给状态的主机系统控制单元，可编程控制的信号输出端上还连接有能够通过实时检测给料电机转速信号计算供料速度的供料控制系统单元。其优点在于：可通过可编程控制器完成对设备各部件的自动化控制，工业控制计算机有效的对整个设备进行控制，完成了将污泥和煤混合搅拌并输送到电厂燃煤线焚烧发电，做到无公害化处理的整个过程，整个系统的成本低，性价比高。
权利要求书
1.一种污泥掺烧搅拌设备控制系统，其特征在于：包括能够对由煤斗(2)、集料皮带(3)、堆场皮带(5)、卸料皮带(6)、双向皮带(7)以及具有插板阀的污泥斗(1)、具有分料器的搅拌缸(4)构成的污泥掺烧搅拌设备进行控制的工控机，所述工控机上连接有能够根据工控机的控制指令控制设备运行的可编程控制器，可编程控制的信号输入端连接有能够检测设备输出信号的信号检测单元，可编程控制的信号输出端连接有能够实现各种物料供给状态的主机系统控制单元，可编程控制的信号输出端上还连接有能够通过实时检测给料电机转速信号计算供料速度的供料控制系统单元。
2.按照权利要求1所述的污泥掺烧搅拌设备控制系统，其特征在于：所述信号检测单元上连接有供料速度检测单元、电机运行信号检测单元、缺料信号检测单元和按钮信号输入单元，信号检测单元能够将检测到的指令和信号输入到可编程控制器内。
3.按照权利要求1所述的污泥掺烧搅拌设备控制系统，其特征在于：所述主机系统控制单元上连接有能够分别控制集料皮带(3)启停的集料皮带启停单元，拌缸(4)启停的搅拌缸启停控制单元，堆场皮带(5)启停的堆场皮带启停单元，卸料皮带(6)启停的卸料皮带启停单元，双向皮带(7)启停的双向皮带启停单元以及分料器方向控制的分料器方向控制单元。
4.按照权利要求1所述的污泥掺烧搅拌设备控制系统，其特征在于：所述供料控制系统单元上分别连接有煤斗(2)供料速度控制的煤斗供料速度控制单元，污泥斗(1)供料速度控制的污泥斗供料速度控制单元以及插板阀位置控制的插板阀控制单元。
说明书
污泥掺烧搅拌设备控制系统
技术领域
本实用新型涉及一种能够将污水处理厂处理污水所产生的污泥进行无害化处理的设备，具体地说是一种污泥掺烧搅拌设备控制系统，属于城市污泥处理技术领域。
背景技术
随着国家经济和社会的发展，环境污染日益严重，城市污水处理得到政府和社会各界的高度重视，新的污水厂不断建设，污水处理率大幅提高;而城市污泥作为城市排水系统的副产品，它容量大、不稳定、易腐败、有恶臭，污泥是高含水率的液固可燃物，含有大量病原菌、寄生虫卵，以及铬、汞等重金属有毒有害物质，属高浓度污染物;按照现行工艺，每处理一吨污水，会产生千分之一左右的含水率80%的湿污泥，必须对污泥进行无害化处理处置。污泥处理一般有堆肥、碱性稳定、建材利用、土地利用、卫生填埋、焚烧等方式;传统的填埋处置方式会造成宝贵的土地资源的浪费，影响周围环境、河道和地下水源。
发明内容
本实用新型要解决的技术问题是提供一种能够将污泥和煤按照一定的比例混合搅拌，输送到电厂燃煤线焚烧发电，做到无公害化处理的污泥掺烧搅拌设备控制系统。

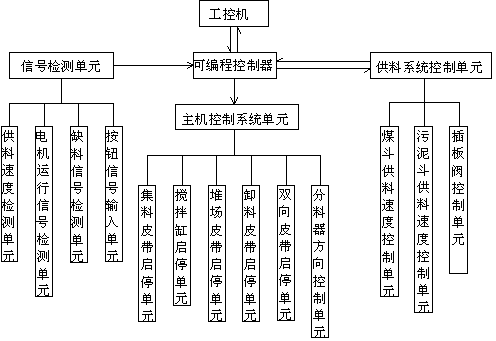

为了解决上述技术问题，本实用新型的污泥掺烧搅拌设备控制系统，包括能够对由煤斗、集料皮带、堆场皮带、卸料皮带、双向皮带以及具有插板阀的污泥斗、具有分料器的搅拌缸构成的污泥掺烧搅拌设备进行控制的工控机，工控机上连接有能够根据工控机的控制指令控制设备运行的可编程控制器，可编程控制的信号输入端连接有能够检测设备输出信号的信号检测单元，可编程控制的信号输出端连接有能够实现各种物料供给状态的主机系统控制单元，可编程控制的信号输出端上还连接有能够通过实时检测给料电机转速信号计算供料速度的供料控制系统单元。
所述信号检测单元上连接有供料速度检测单元、电机运行信号检测单元、缺料信号检测单元和按钮信号输入单元，信号检测单元能够将检测到的指令和信号输入到可编程控制器内。
所述主机系统控制单元上连接有能够分别控制集料皮带启停的集料皮带启停单元，拌缸启停的搅拌缸启停控制单元，堆场皮带启停的堆场皮带启停单元，卸料皮带启停的卸料皮带启停单元，双向皮带启停的双向皮带启停单元以及分料器方向控制的分料器方向控制单元。
所述供料控制系统单元上分别连接有煤斗供料速度控制的煤斗供料速度控制单元，污泥斗供料速度控制的污泥斗供料速度控制单元以及插板阀位置控制的插板阀控制单元。
本实用新型的优点在于：
由于设置的包括能够对污泥掺烧搅拌设备进行控制的工控机，以及工控机上连接的可编程控制器， 可编程控制的信号输入端连接有信号检测单元，可编程控制的信号输出端连接有主机系统控制单元和供料控制系统单元，由此可通过可编程控制器完成对设备各部件的自动化控制，工业控制计算机就可以有效的对整个设备进行控制，完成了将污泥和煤按照一定的比例混合搅拌并输送到电厂燃煤线焚烧发电，做到无公害化处理的整个过程，避免了传统填埋处置方式造成的土地资源浪费，影响周围环境、河道和地下水源的种种缺陷，整个系统的成本低，性价比高。
