申请日2013.12.25
公开(公告)日2014.06.11
IPC分类号C02F9/04
摘要

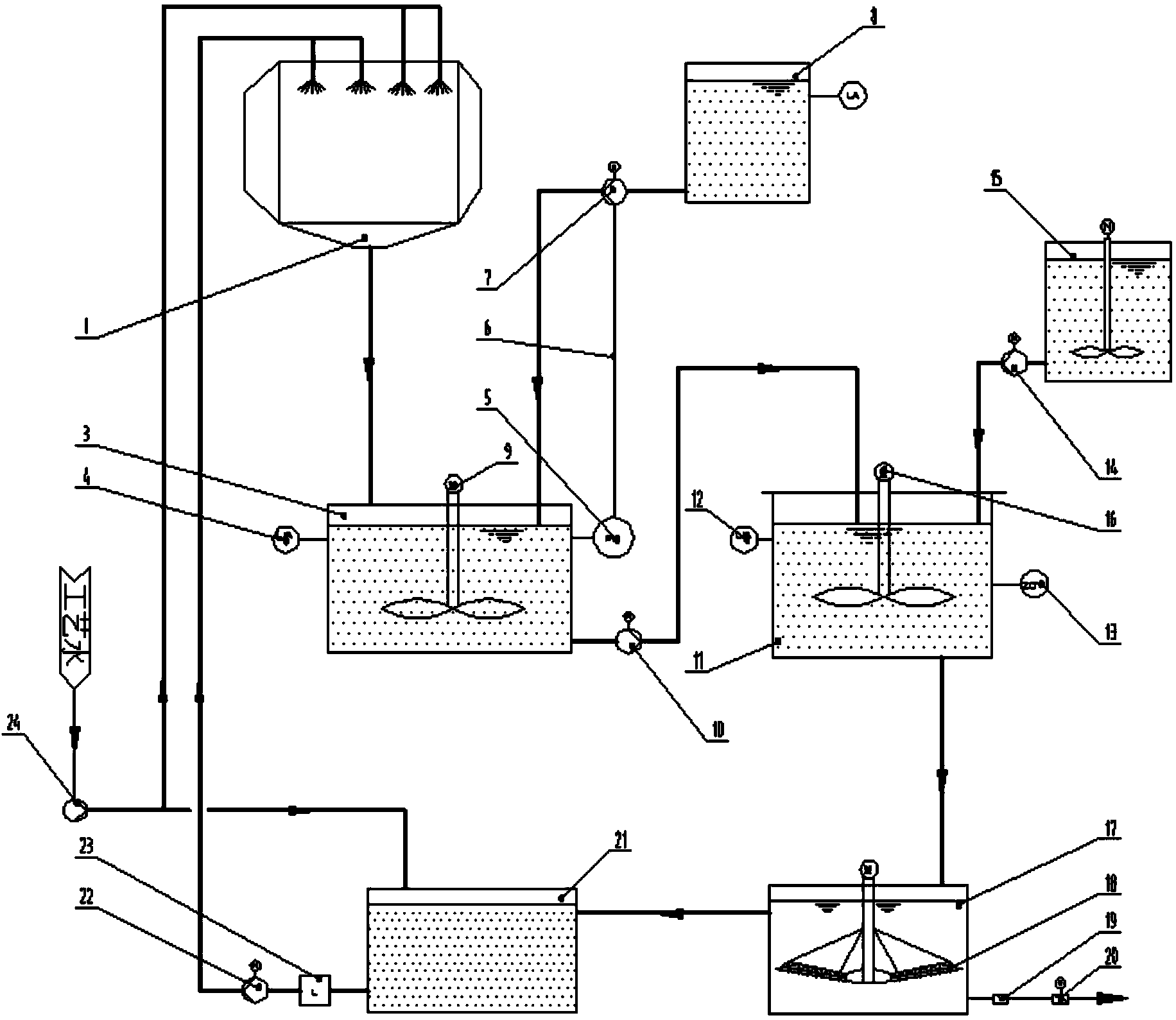

本实用新型公开了一种湿式除尘器循环水处理系统，其集水斗连通有集水箱，集水箱连通有碱液罐，碱液罐与集水箱之间设置有碱液计量泵;集水箱连通有絮凝箱，絮凝箱与集水箱之间连通有提升泵，絮凝箱连通有絮凝药剂罐，絮凝药剂罐与絮凝箱之间连通有絮凝剂加药装置;絮凝箱连通有沉淀池，沉淀池内部设置有刮泥机，沉淀池底部设置有污泥计和排污阀，沉淀池的侧部连通有循环池，循环池的底部与喷淋装置相连通，且循环池与喷淋装置之间连通有循环水喷淋泵，循环池的上部设置有与工艺水源相连通的工艺水泵，且工艺水泵与循环池和喷淋装置分别连通。该湿式除尘器循环水处理系统能够使得湿式除尘器的排放更加环保，并实现其排放水的重复利用。
权利要求书
1.一种湿式除尘器循环水处理系统，其特征在于：包括与喷淋 装置相配合的集水斗，所述集水斗的底部连通有集水箱，所述集水箱 的上部连通有碱液罐，所述碱液罐与所述集水箱之间设置有碱液计量 泵;
所述集水箱的底部连通有絮凝箱，所述絮凝箱与所述集水箱之间 连通有提升泵，所述絮凝箱的上部连通有絮凝药剂罐，所述絮凝药剂 罐与所述絮凝箱之间连通有絮凝剂加药装置;
所述絮凝箱的底部连通有沉淀池，所述沉淀池的内部设置有刮泥 机，所述沉淀池的底部设置有相互配合的污泥计和排污阀，所述沉淀 池的侧部连通有循环池，所述循环池的底部与喷淋装置相连通，且所 述循环池与喷淋装置之间连通有循环水喷淋泵，所述循环池的上部设 置有与工艺水源相连通的工艺水泵，且所述工艺水泵与所述循环池和 喷淋装置分别连通。
2.如权利要求1所述的湿式除尘器循环水处理系统，其特征在 于：所述集水箱上设置有与所述碱液计量泵相配合的PH计。
3.如权利要求2所述的湿式除尘器循环水处理系统，其特征在 于：所述PH计与所述碱液计量泵之间连通有反馈控制系统。
4.如权利要求1所述的湿式除尘器循环水处理系统，其特征在 于：所述集水箱上设置有第一液位计。
5.如权利要求1所述的湿式除尘器循环水处理系统，其特征在 于：所述集水箱的内部设置有第一搅拌装置。
6.如权利要求1所述的湿式除尘器循环水处理系统，其特征在 于：所述絮凝箱上设置有与所述絮凝剂加药装置相配合的浊度计。
7.如权利要求1所述的湿式除尘器循环水处理系统，其特征在 于：所述絮凝箱上设置有第二液位计。
8.如权利要求1所述的湿式除尘器循环水处理系统，其特征在 于：所述絮凝箱的内部设置有第二搅拌装置。
9.如权利要求1所述的湿式除尘器循环水处理系统，其特征在 于：所述循环池与所述循环水喷淋泵之间设置有过滤装置。
说明书
一种湿式除尘器循环水处理系统
技术领域
本实用新型涉及湿式除尘器配套设备技术领域，特别涉及一种湿 式除尘器循环水处理系统。
背景技术
在目前的工矿生产操作过程中，除尘处理工作得到了越来越多的 重视，而湿式除尘器则是一种较为常见的除尘处理设备，而随着除尘 处理需求的不断提高，人们对湿式除尘器的相关配套设备也提出了更 高的要求。
目前现有的湿式除尘器工作过程中，其通常是采用水喷淋的方式 对污染物进行喷淋冲洗，然而，由于喷淋冲洗过后排出的水中含有大 量的酸性物质和细微颗粒物，不仅无法对这些排放水进行重复利用， 导致湿式除尘器的整体耗水量增加;且其直接排放会造成二次污染， 给周围环境造成不利影响。
因此，如何使得湿式除尘器的排放更加环保，并实现其排放水的 重复利用是本领域技术人员目前需要解决的重要技术问题。
实用新型内容
本实用新型的目的是提供一种湿式除尘器循环水处理系统，该湿 式除尘器循环水处理系统能够使得湿式除尘器的排放更加环保，并实 现其排放水的重复利用。
为解决上述技术问题，本实用新型提供一种湿式除尘器循环水处 理系统，包括与喷淋装置相配合的集水斗，所述集水斗的底部连通有 集水箱，所述集水箱的上部连通有碱液罐，所述碱液罐与所述集水箱 之间设置有碱液计量泵;
所述集水箱的底部连通有絮凝箱，所述絮凝箱与所述集水箱之间 连通有提升泵，所述絮凝箱的上部连通有絮凝药剂罐，所述絮凝药剂 罐与所述絮凝箱之间连通有絮凝剂加药装置;
所述絮凝箱的底部连通有沉淀池，所述沉淀池的内部设置有刮泥 机，所述沉淀池的底部设置有相互配合的污泥计和排污阀，所述沉淀 池的侧部连通有循环池，所述循环池的底部与喷淋装置相连通，且所 述循环池与喷淋装置之间连通有循环水喷淋泵，所述循环池的上部设 置有与工艺水源相连通的工艺水泵，且所述工艺水泵与所述循环池和 喷淋装置分别连通。
优选地，所述集水箱上设置有与所述碱液计量泵相配合的PH计。
优选地，所述PH计与所述碱液计量泵之间连通有反馈控制系统。
优选地，所述集水箱上设置有第一液位计。
优选地，所述集水箱的内部设置有第一搅拌装置。
优选地，所述絮凝箱上设置有与所述絮凝剂加药装置相配合的浊 度计。
优选地，所述絮凝箱上设置有第二液位计。
优选地，所述絮凝箱的内部设置有第二搅拌装置。
优选地，所述循环池与所述循环水喷淋泵之间设置有过滤装置。
相对上述背景技术，本实用新型所提供的湿式除尘器循环水处理 系统，包括与喷淋装置相配合的集水斗，所述集水斗的底部连通有集 水箱，所述集水箱的上部连通有碱液罐，所述碱液罐与所述集水箱之 间设置有碱液计量泵;所述集水箱的底部连通有絮凝箱，所述絮凝箱 与所述集水箱之间连通有提升泵，所述絮凝箱的上部连通有絮凝药剂 罐，所述絮凝药剂罐与所述絮凝箱之间连通有絮凝剂加药装置;所述 絮凝箱的底部连通有沉淀池，所述沉淀池的内部设置有刮泥机，所述 沉淀池的底部设置有相互配合的污泥计和排污阀，所述沉淀池的侧部 连通有循环池，所述循环池的底部与喷淋装置相连通，且所述循环池 与喷淋装置之间连通有循环水喷淋泵，所述循环池的上部设置有与工 艺水源相连通的工艺水泵，且所述工艺水泵与所述循环池和喷淋装置 分别连通。工作过程中，通过所述集水箱、所述絮凝箱以及所述沉淀 池的逐级处理，能够依次对含尘废水进行酸碱中和、絮凝、沉积等处 理，从而将处理完成后的水通入所述循环池内，并经由所述循环水喷 淋泵输送至喷淋装置内，同时所述工艺水泵能够为所述循环池和喷淋 装置分别供给工艺水，以保证所述循环池等相关设备内的水体平衡， 从而实现废水循环利用，且其处理效率较高，并使得湿式除尘器的排 放更加环保。
在本实用新型的另一优选方案中，所述集水箱上设置有与所述碱 液计量泵相配合的PH计。工作人员可以通过所述PH计及时了解所 述集水箱内的水体PH值，以便通过所述碱液计量泵控制由所述碱液 罐输入至所述集水箱内的碱液量，从而保证所述湿式除尘器循环水处 理系统的酸碱中和处理效果。
