申请日2013.12.25
公开(公告)日2014.07.02
IPC分类号C02F9/14
摘要
本实用新型涉及用于城镇污水处理的MBBR一体化装置。该装置包括圆形的二沉池以及环绕二沉池外周的缺氧池、好氧池及消毒池。缺氧池一端设有进水管，另一端与好氧池连通;好氧池内设有第二过水隔墙和第三过水隔墙将其分割为三个区域;好氧池内设有曝气装置以及MBBR填料;好氧池出水槽设有好氧池出水管与连通二沉池;二沉池设有二沉池出水管，所述二沉池出水管的出口设在所述消毒池内，所述消毒池外侧壁设有出水管。本实用新型极大地提高了处理效率，且装置占地面积小，工程造价低;运行费用低;耐冲击负荷;维护管理方便等优点。达到了优化组合的目的。
权利要求书

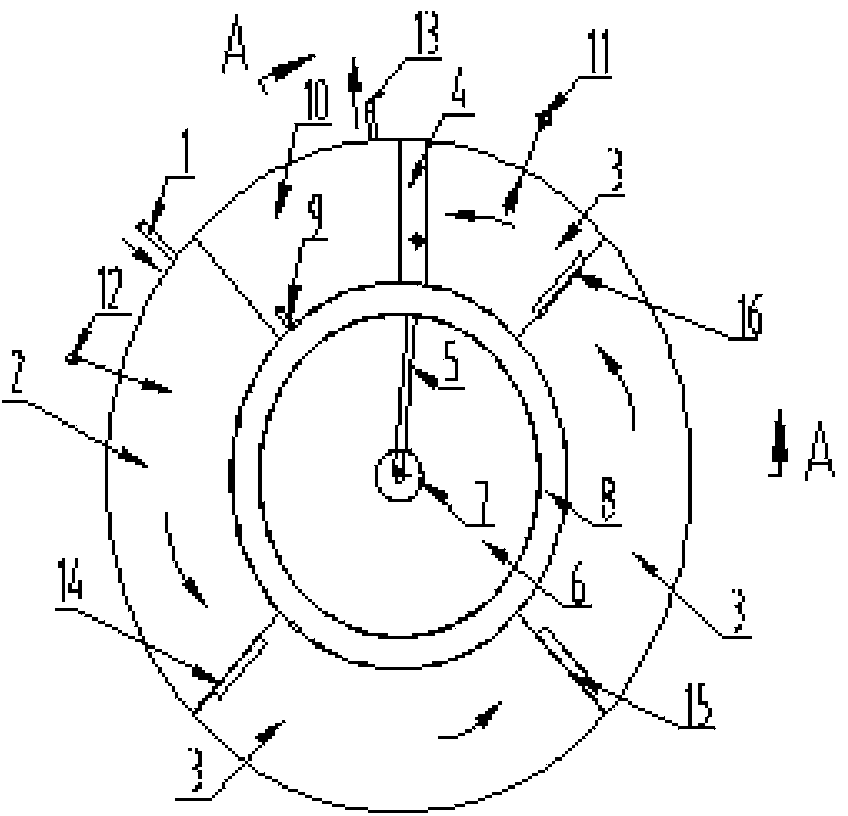

1.一种城镇污水处理的MBBR一体化装置，包括二沉池、缺氧池、好氧池和消毒池，所述好氧池内设有曝气装置以及MBBR填料，其特征在于，所述二沉池为圆形的竖流沉淀池，所述缺氧池、好氧池和消毒池在所述二沉池的外周环绕形成圆环状的池体;所述缺氧池的一端设有进水管，另一端与所述好氧池连通，所述好氧池通过好氧池出水管连通二沉池，所述二沉池设有二沉池出水管，所述二沉池出水管的出口设在所述消毒池内，所述消毒池外侧壁设有出水管。
2.根据权利要求1所述的一种城镇污水处理的MBBR一体化装置，其特征在于所述二沉池内设有导流筒，所述好氧池出水管的出口端位于导流筒中心。
3.根据权利要求1所述的一种城镇污水处理的MBBR一体化装置，其特征在于所述二沉池内壁上部设有出水环槽，所述出水环槽上设有所述二沉池出水管。
4.根据权利要求1所述的一种城镇污水处理的MBBR一体化装置，其特征在于所述缺氧池与好氧池连通的一端设有第一过水隔墙，所述第一过水隔墙设有截留MBBR填料过水孔板及好氧池的折流进水口。
5.根据权利要求4所述的一种城镇污水处理的MBBR一体化装置，其特征在于所述好氧池内设有第二过水隔墙和第三过水隔墙，将好氧池分割为第一区域、第二区域和第三区域，所述好氧池第三区域的一端上部设有出水槽，所述出水槽设有所述好氧池出水管。
6.根据权利要求5所述的一种城镇污水处理的MBBR一体化装置，其特征在于所述二沉池面积为2.5m2，缺氧池面积为1.5m2，好氧池面积为3.7m2，消毒池面积为0.8m2。
7.根据权利要求1所述的一种城镇污水处理的MBBR一体化装置，其特征在于所述好氧池和所述缺氧池之间设有混合液回流泵。
8.根据权利要求1所述的一种城镇污水处理的MBBR一体化装置，其特征在于所述MBBR填料为Φ10×10mm，填料的填充率为30%，填料密度为0.98～0.99g/cm3。
9.根据权利要求1所述的一种城镇污水处理的MBBR一体化装置，其特征在于所述二沉池和缺氧池之间设有污泥回流泵。
10.根据权利要求1所述的一种城镇污水处理的MBBR一体化装置，其特征在于所述消毒池内设有搅拌装置。
说明书
城镇污水处理的MBBR一体化装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及城镇污水处理的MBBR一体化装置。
背景技术
我国城镇化进展迅速，随之而来城镇的污水排放量也不断增加，大多数建制镇的污水量 为1000～2000m3/d，但小城镇污水处理率不足1%。未经过有效处理的城镇污水直接排放， 对当地水资源和周围的环境造成严重威胁，已成为我国区域性水污染的主要原因之一。小城 镇污水排放具有面广、分散，污水难以统一收集;来源多，水量、水质波动大，可生化性强; 污水排放量逐年快速增长;处理率低，以粗放型排放为主，污染现象严重等特点。因此，为 了减少污水排放对环境污染及水资源的浪费，未来一定时间内对城镇污水处理设施建设的需 求成快速增涨趋势。目前，城镇污水处理规模小，具有基建投资大、运行费用高、耐冲击负 荷能力较差、去除效率低、维护管理不方便等问题，长期制约着城镇污水处理工艺和装置的 发展。
实用新型内容
本实用新型的目的在于为克服现有技术的不足及存在的问题，提供一种适用于中小处理 量、浓度变化范围较大的城镇生活污水处理的MBBR一体化装置。
本实用新型的技术方案：
一种城镇污水处理的MBBR一体化装置，包括二沉池、缺氧池、好氧池和消毒池，所述 好氧池内设有曝气装置以及MBBR填料，其特征在于，所述二沉池为圆形的竖流沉淀池，所 述缺氧池、好氧池和消毒池在所述二沉池的外周环绕形成圆环状的池体;所述缺氧池的一端 设有进水管，另一端与所述好氧池连通，所述好氧池通过好氧池出水管连通二沉池，所述二 沉池设有二沉池出水管，所述二沉池出水管的出口设在所述消毒池内，所述消毒池外侧壁设 有出水管。
所述二沉池内设有导流筒，所述好氧池出水管的出口端位于导流筒中心。
所述二沉池内壁上部设有出水环槽，所述出水环槽上设有二沉池出水管。
所述缺氧池与好氧池连通的一端设有第一过水隔墙，所述第一过水隔墙设有截留MBBR 填料过水孔板及好氧池的折流进水口。
所述好氧池内设有第二过水隔墙和第三过水隔墙，将好氧池分割为第一区域、第二区域 和第三区域，所述好氧池第三区域的一端上部设有出水槽，所述出水槽设有所述好氧池出水 管。
上述二沉池优选的面积为2.5m2，缺氧池面积为1.5m2，好氧池面积为3.7m2，消毒池面 积为0.8m2。
所述好氧池和所述缺氧池之间设有混合液回流泵。
所述MBBR填料优选为Φ10×10mm，填料的最佳填充率为30%，填料密度优选为 0.98～0.99g/cm3。
所述二沉池和缺氧池之间设有污泥回流泵。
所述消毒池内设有搅拌装置。
本实用新型的技术效果：
本发明将二沉池、生化池(缺氧池和好氧池)和消毒池组合为一体且形状为圆形，这样 极大减小了占用的空间，节省了占地面积，相比现有产品节省30%左右面积。其次，二沉池 外周形成的圆环分成多段生物池，顺流污水靠压力差顺序推流进入多段生物池，同体积内， 污水停留时间更长，使处理效果更好，COD去除率可达90%。再次，填料和水流在生物池的 整个容积内得到完全混合，因此生物池无堵塞，生物池容积得到充分利用，使基建投资和运 行费用低、维护管理方便。另外，MBBR填料的加入，使脱氮功效极大提高，氨氮去除率可 达85%以上。
二沉池内设有导流筒，好氧池出水管的出口端位于导流筒中心处，可以使好氧池内的污 水首先在导流筒内自上而下顺流，然后进入二沉池后又缓慢向上流动，这样沉降速度大于水 流上升速度的悬浮颗粒下沉，提高污泥沉淀效率。
二沉池内壁上部设有出水环槽，所述出水环槽上设有二沉池出水管，可以保证经泥水分 离后的上层较澄清的液体流出二沉池。
缺氧池与好氧池的一端设有第一过水隔墙使两个处理池隔开，所述第一过水隔墙设有截 留MBBR填料过水孔板可以阻止好氧池内悬浮的MBBR填料进入缺氧池，好氧池的折流进 水口可以使缺氧池内的水缓冲进入好氧池。
所述好氧池内设有第二过水隔墙和第三过水隔墙，将好氧池分割为第一区域、第二区域 和第三区域，这样可以使待处理的污水依次经过三个区域的处理。其中所述好氧池内设有曝 气装置以及MBBR填料，这样结合了活性污泥法和生物膜法的优点为一体，提高了反应池的 处理效率。所述好氧池第三区域的一端上部设有出水槽，所述出水槽设有所述好氧池出水管， 好氧池处理后的污水首先溢入出水槽，再从好氧池出水管流出。
所选填料与水的密度接近，只需要很少的曝气量，就可以使填料悬浮在水中，与水充分 接触，增加了氧气的利用率同时使填充率较小。
所述二沉池和缺氧池之间设有污泥回流泵，将二沉池内的沉淀污泥重新清理到缺氧池中， 保证二沉池的工作效率并使缺氧池内含有充足的微生物。
所述消毒池内设有搅拌装置，保证消毒剂和水的充分混合，使消毒更完全。
