申请日2014.02.28
公开(公告)日2014.07.09
IPC分类号E03C1/12; E03B11/02
摘要
本发明涉及建筑给水领域，具体涉及一种具有纯水机废水回收再利用功能的住宅楼给水系统，它应用时间和空间的转换手段，对住宅楼的给水系统进行了设计布置，很好的协调、解决了居民家庭中纯水机废水的直排浪费问题，在确保居民家庭正常使用城市自来水的同时，实现了对纯水机废水的有效回收储存和再利用，节约了用水，科学合理的提高了水资源的利用效率。本发明所设计的给水系统，由给水补水单元和纯水机废水回收再利用单元组成，并且设计有低水位自来水自动补水功能，确保了所述纯水机废水回收再利用单元给单元系统各个用水设施提供静压供水的不间断性。本发明经济实用，系统运行安全可靠，易于广泛推广应用。
权利要求书
1.一种具有纯水机废水回收再利用功能的住宅楼给水系统，其特征在于，是由给水补水单元和纯水 机废水回收再利用单元两个单元组成的，所述给水补水单元包括建筑给水系统主干管“1”、分户给水支管 线“2”、分户给水控制阀门“3”、户内给水管线“4”、淋浴器(包括太阳能热水器)给水支管线“5”、淋 浴器给水控制阀门“6”、洗衣机给水支管线“8”、洗衣机给水控制阀门“9”、纯水机给水支管线“11”、 纯水机给水控制阀门“12”、其它储压式用水设备给水支管线“14”、其它储压式用水设备给水控制阀门“15”、 户内补水管线“17”、户内补水控制阀门“18”;所述纯水机废水回收再利用单元包括纯水机废水储水箱“19”、 进水管线“20”、溢水管线“28”、下水道地漏“29”、通气管道“26”、取水管线“30”、取水管线控制阀 门“31”、洗菜盆取水支管线“32”、洗菜盆取水控制阀门“33”、洗面盆取水支管线“35”、洗面盆取水控 制阀门“36”、座便器取水支管线“38”、座便器取水控制阀门“39”、生活取水支管线“41”、生活取水控 制阀门“42”。
2.根据权利要求1所述的一种具有纯水机废水回收再利用功能的住宅楼给水系统，其特征在于，所 述给水补水单元的所述建筑给水系统主干管“1”的一端，同城市给水系统管网相连接，另一端分别同住 宅楼各个楼层各个用户的分户给水支管线“2”相连接，所述分户给水支管线“2”上设置有分户给水控制 阀门“3”，所述分户给水支管线“2”进一步的支分成两路支管线，一路为户内给水管线“4”，一路为户 内补水管线“17”。
3.根据权利要求1和权利要求2所述的一种具有纯水机废水回收再利用功能的住宅楼给水系统，其 特征在于，所述户内给水管线“4”的一端同所述分户给水支管线“2”相连接，另一端分别同淋浴器给水 支管线“5”、洗衣机给水支管线“8”、纯水机给水支管线“11”，以及其它储压式用水设备给水支管线“14” 相连接，所述淋浴器给水支管线“5”上，设置有淋浴器给水控制阀门“6”，并进一步的同淋浴器(包括 太阳能热水器)“7”相连接;所述洗衣机给水支管线“8”上，设置有洗衣机给水控制阀门“9”，并进一 步的同洗衣机“10”相连接;所述纯水机给水支管线“11”上，设置有纯水机给水控制阀门“12”，并进 一步的同纯水机“13”相连接;所述其它储压式用水设备给水支管线“14”上，设置有其它储压式用水设 备给水控制阀门“15”，并进一步的同其它储压式用水设备“16”相连接。
4.根据权利要求1和权利要求2所述的一种具有纯水机废水回收再利用功能的住宅楼给水系统，其 特征在于，所述户内补水管线“17”的一端同所述分户给水支管线“2”相连接，另一端同所述纯水机废 水储水箱“19”的补水口“23”相连接，进一步的同所述补水控制阀门“18”相连接，所述补水控制阀门 “18”安装固定在所述纯水机废水储水箱“19”内。
5.根据权利要求1所述的一种具有纯水机废水回收再利用功能的住宅楼给水系统，其特征在于，所 述纯水机废水回收再利用单元的所述纯水机废水储水箱“19”，是一种密闭的储水容器，在容器的箱体上 设置有安装挂孔或支架底座，在箱体的左右两侧面靠近背面的中部位置，对称设置有两个进水口“21”， 在箱体的左右两侧面靠近背面的顶部位置，对称设置有两个溢水口“22”，在箱体的左右两侧面靠近背面 的底部位置，对称设置有两个补水口“23”，在箱体的底面的中部位置设置有一个取水口“24”，在箱体的 顶面设置有一个通气口“25”，在箱体的正面设置有一处沿垂直方向布置的长条型的水位观察窗“27”，所 述安装挂孔或支架底座用于安装固定所述纯水机废水储水箱“19”，所述进水口“21”同所述进水管线“20” 相连接，所述溢水口“22”同所述溢水管线“28”相连接，所述补水口“23”同所述户内补水管线“17” 相连接，所述取水口“24”同所述取水管线“30”相连接，所述通气口“25”同所述通气管道“26”相连 接，所述水位观察窗“27”为透明材料制成，用于观察、掌握所述纯水机废水储水箱“19”的液位。
6.根据权利要求1和权利要求5所述的一种具有纯水机废水回收再利用功能的住宅楼给水系统，其 特征在于，所述纯水机废水回收再利用单元的所述进水管线“20”的一端，同纯水机“13”的废水口相连 接，另一端同所述纯水机废水储水箱的进水口“21”相连接;所述溢水管线“28”的一端，同所述纯水机 废水储水箱的溢水口“22”相连接，另一端插入就近的下水道地漏“29”中放置;所述通气管道“26”的 一端同所述纯水机废水储水箱“19”的通气口“25”相连接，另一端自由置于自然环境之中，同大气环境 直接相通;所述取水管线“30”的一端，同所述纯水机废水储水箱的取水口“24”相连接，在所述取水管 线“30”上设置有所述取水管线控制阀门“31”，所述取水管线“30”的另一端支分成四路支管线，即洗 菜盆取水支管线“32”、洗面盆取水支管线“35”、座便器取水支管线“38”和生活取水支管线“41”。
7.根据权利要求1和权利要求6所述的一种具有纯水机废水回收再利用功能的住宅楼给水系统，其 特征在于，所述纯水机废水回收再利用单元的所述洗菜盆取水支管线“32”的一端同所述取水管线“30” 相连接，另一端同所述洗菜盆取水控制阀门“33”相连接，所述洗菜盆取水控制阀门“33”安装固定在洗 菜盆“34”上;所述洗面盆取水支管线“35”的一端同所述取水管线“30”相连接，另一端同所述洗面盆 取水控制阀门“36”相连接，所述洗面盆取水控制阀门“36”安装固定在洗面盆“37”上;所述座便器取 水支管线“38”的一端同所述取水管线“30”相连接，另一端同所述座便器取水控制阀门“39”相连接， 所述座便器取水控制阀门“39”安装固定在座便器“40”的储水箱内;所述生活取水支管线“41”的一端 同所述取水管线“30”相连接，另一端同所述生活取水控制阀门“42”相连接，所述生活取水控制阀门“42” 安装固定在适宜位置的墙面上。
说明书
一种具有纯水机废水回收再利用功能的住宅楼给水系统
技术领域：
本发明涉及建筑给水领域，具体涉及一种具有纯水机废水回收再利用功能的住宅楼给水系统。
背景技术：
水是生命之源，生活饮用水水质的好坏与人们的身体健康密切相关。我们日常生活饮用的自来水虽然 经过了净化、消毒处理，达到了生活饮用水的水质标准要求，但在生活饮用水的输配过程中，存在造成二 次污染的问题。部分用户使用的桶装水，由于储存时间较长，水质不够新鲜，并且在其生产和运输过程中 也存在污染问题。另外，饮水机的储水胆、水道、聪明座等部位长期得不到清洗或消毒，就会成为细菌和 病毒滋生的温床，也会对饮用水造成污染。
纯水机作为一种终端水处理设备，彻底解决了上述问题，让人们的生活饮用水安全得到了保障。
随着人们生活水平的提高，和对身体健康重视程度的不断加强，人们对生活饮用水的质量也有了更高 的要求，越来越多的居民家庭选择安装了纯水机，对生活饮用水进行进一步的净化处理。
纯水机是应用反渗透技术对源水进行净化处理的，基于所应用技术的原因，它在对自来水进行净化处 理的过程中，必然会产生废水。目前市面上销售的纯水机的纯水：废水比例一般为1∶3至1∶5(视源水的 水质、压力等情况而有所变化)，按照每台纯水机每天生产制取30L的纯水量计算，则每天产生的废水量 最少是90L。目前，所有纯水机产品的废水都是从下水道直接排掉的，虽然建议用户可以将废水进行回收 再利用，但在实际使用中，由于用户自行回收和再利用废水存在极大地不便利性，废水实际上都是从下水 道直接被排掉了。
按照全国目前有200万户居民家庭安装使用纯水机设备的数量计算，则每天白白从下水道排放掉的废 水量总计为1.8亿升，合18万立方，每年为657亿升，合6570万立方。每立方水的价格按照3.00/m3元 计算，则每个用户每月浪费掉的自来水价值8.10元人民币，每年为97.20元人民币，全国每天浪费掉的 自来水价值54万元人民币，每年浪费掉的自来水价值19710万元人民币。这是一项巨大的浪费，这不仅 是对金钱的浪费，更是对有限水资源的浪费。
随着居民家庭中纯水机使用数量的不断增加，这项浪费数据将会呈进一步攀升的趋势，在人类生活饮 用水越来越紧缺的现实状况下，这种浪费无疑更加加剧了事态的恶化。
实际上，纯水机净化处理自来水所产生的废水，只是一种概念上的叫法，它并不是真正的不可被使用 的“废水”，它是由纯水机净化处理自来水而产生的，相比源水含有较高浓度的藻类污染物、细菌、病毒、 余氯、重金属、无机盐及有机化学污染等物质的，净化处理自来水的尾水。事实上，自来水由于已经经过 了纯水机第一级滤芯PP棉、第二级滤芯颗粒活性炭、第三级滤芯压缩活性炭(该流程依据不同品牌纯水 机的水处理流程设计有所变化)的过滤、吸附，同自来水原水相比较，废水中的红虫、泥沙、铁锈、异色、 异味、部分余氯、直径大于1um或5um的悬浮物、胶体已经被过滤、吸附除去了，因此，该废水完全可以 被回收用于洗菜、洗碗、洗水果、洗脸、洗脚、洗衣服、冲厕所、摆拖布、摆抹布、浇花、打扫卫生等， 在人类淡水资源日益紧缺的现实状况下，也很有必要对这部分被白白浪费掉的水资源进行回收再利用。
发明内容：
本发明的目的是，提供一种适合于在住宅楼中应用的，一种具有纯水机废水回收再利用功能的住宅楼 给水系统，以便解决居民家庭中纯水机净化处理自来水所产生废水的直排浪费问题，本发明在确保住宅楼 给水系统正常工作投运的同时，实现了对纯水机废水的有效回收储存和再利用，实现了一水多用，科学合 理的提高了水资源的利用效率。本发明经济实用，系统的施工安装方便，运行安全可靠。
为了实现上述目的，本发明所采取的技术方案如下：
本发明所涉及的一种具有纯水机废水回收再利用功能的住宅楼给水系统，是由给水补水单元和纯水机 废水回收再利用单元两个单元组成的。

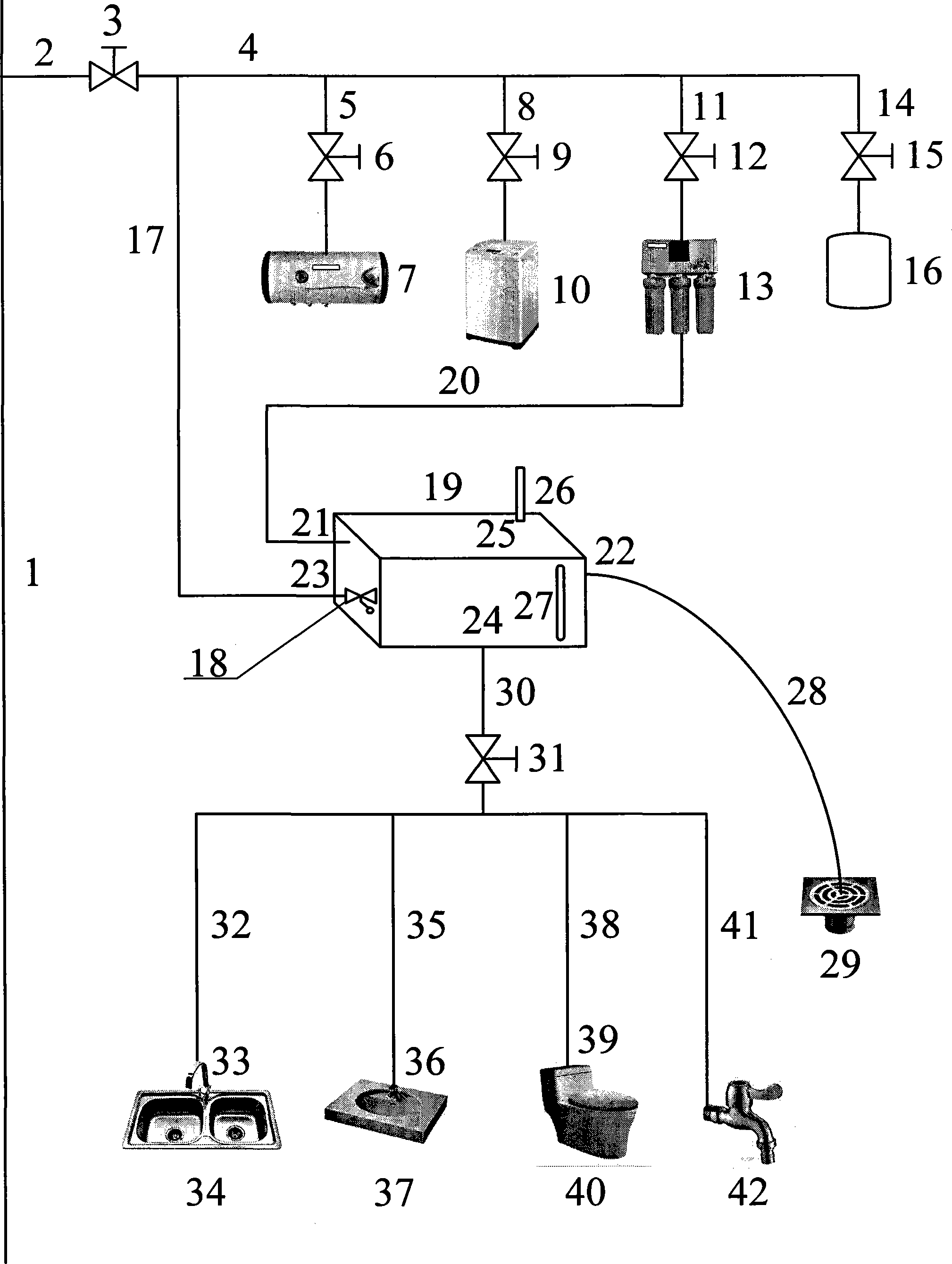

所述给水补水单元包括建筑给水系统主干管“1”、分户给水支管线“2”、分户给水控制阀门“3”、户 内给水管线“4”、淋浴器(包括太阳能热水器)给水支管线“5”、淋浴器给水控制阀门“6”、洗衣机给水 支管线“8”、洗衣机给水控制阀门“9”、纯水机给水支管线“11”、纯水机给水控制阀门“12”、其它储压 式用水设备给水支管线“14”、其它储压式用水设备给水控制阀门“15”、户内补水管线“17”、户内补水 控制阀门“18”。
所述纯水机废水回收再利用单元包括纯水机废水储水箱“19”、进水管线“20”、溢水管线“28”、下 水道地漏“29”、通气管道“26”、取水管线“30”、取水管线控制阀门“31”、洗菜盆取水支管线“32”、 洗菜盆取水控制阀门“33”、洗面盆取水支管线“35”、洗面盆取水控制阀门“36”、座便器取水支管线“38”、 座便器取水控制阀门“39”、生活取水支管线“41”、生活取水控制阀门“42”。
所述给水补水单元的所述建筑给水系统主干管“1”的一端，同城市给水系统管网相连接，另一端分 别同住宅楼各个楼层各个用户的分户给水支管线“2”相连接，所述分户给水支管线“2”上设置有分户给 水控制阀门“3”。
所述分户给水支管线“2”进一步的支分成两路支管线，一路为户内给水管线“4”，一路为户内补水 管线“17”。
所述户内给水管线“4”的一端同所述分户给水支管线“2”相连接，另一端分别同淋浴器给水支管线 “5”、洗衣机给水支管线“8”、纯水机给水支管线“11”，以及其它储压式用水设备给水支管线“14”相 连接。
所述淋浴器给水支管线“5”上，设置有淋浴器给水控制阀门“6”，并进一步的同淋浴器(包括太阳 能热水器)“7”相连接。
所述洗衣机给水支管线“8”上，设置有洗衣机给水控制阀门“9”，并进一步的同洗衣机“10”相连 接。
所述纯水机给水支管线“11”上，设置有纯水机给水控制阀门“12”，并进一步的同纯水机“13”相 连接。
所述其它储压式用水设备给水支管线“14”上，设置有其它储压式用水设备给水控制阀门“15”，并 进一步的同其它储压式用水设备“16”相连接。
所述户内补水管线“17”的一端同所述分户给水支管线“2”相连接，另一端同所述纯水机废水储水 箱“19”的补水口“23”相连接，进一步的同所述户内补水控制阀门“18”相连接，所述户内补水控制阀 门“18”，安装固定在所述纯水机废水储水箱“19”内。
所述纯水机废水回收再利用单元的所述纯水机废水储水箱“19”，是一种密闭的储水容器，在容器的 箱体上设置有安装挂孔或支架底座，在箱体的左右两侧面靠近背面的中部位置，对称设置有两个进水口 “21”，在箱体的左右两侧面靠近背面的顶部位置，对称设置有两个溢水口“22”，在箱体的左右两侧面靠 近背面的底部位置，对称设置有两个补水口“23”，在箱体的底面的中部位置设置有一个取水口“24”，在 箱体的顶面设置有一个通气口“25”，在箱体的正面设置有一处沿垂直方向布置的长条型的水位观察窗 “27”，所述安装挂孔或支架底座用于安装固定所述纯水机废水储水箱“19”，所述进水口“21”同所述进 水管线“20”相连接，所述溢水口“22”同所述溢水管线“28”相连接，所述补水口“23”同所述户内补 水管线“17”相连接，所述取水口“24”同所述取水管线“30”相连接，所述通气口“25”同所述通气管 道“26”相连接，所述水位观察窗“27”为透明材料制成，用于观察、掌握所述纯水机废水储水箱“19” 的液位。
所述进水管线“20”的一端，同纯水机“13”的废水口相连接，另一端同所述纯水机废水储水箱的进 水口“21”相连接。
所述溢水管线“28”的一端，同所述纯水机废水储水箱“19”的溢水口“22”相连接，另一端插入就 近的下水道地漏“29”中放置。
所述通气管道“26”的一端，同所述纯水机废水储水箱“19”的通气口“25”相连接，另一端自由置 于自然环境之中，同大气环境直接相通。
所述纯水机废水回收再利用单元的所述取水管线“30”的一端，同所述纯水机废水储水箱“19”的取 水口“24”相连接，在所述取水管线“30”上设置有所述取水管线控制阀门“31”，所述取水管线“30” 的另一端支分成四路支管线，即洗菜盆取水支管线“32”、洗面盆取水支管线“35”、座便器取水支管线“38” 和生活取水支管线“41”。
所述洗菜盆取水支管线“32”的一端同所述取水管线“30”相连接，另一端同所述洗菜盆取水控制阀 门“33”相连接，所述洗菜盆取水控制阀门“33”安装固定在洗菜盆“34”上。
所述洗面盆取水支管线“35”的一端同所述取水管线“30”相连接，另一端同所述洗面盆取水控制阀 门“36”相连接，所述洗面盆取水控制阀门“36”安装固定在洗面盆“37”上。
所述座便器取水支管线“38”的一端同所述取水管线“30”相连接，另一端同所述座便器取水控制阀 门“39”相连接，所述座便器取水控制阀门“39”安装固定在座便器“40”的储水箱内。
所述生活取水支管线“41”的一端同所述取水管线“30”相连接，另一端同所述生活取水控制阀门“42” 相连接，所述生活取水控制阀门“42”安装固定在用户家庭适宜位置的墙面上。
