申请日2014.04.28
公开(公告)日2014.08.20
IPC分类号C02F9/14
摘要
本发明提出的一种CIT智能控制实验室废水处理装置，包括预处理模块、生化处理模块和控制模块，预处理模块由通过管道依次连接的收集池、第一提升泵、调节池、沉淀池和清液池组成，生化处理模块由通过管道依次连接的第二提升泵、膜生物反应器、抽吸泵和第二过滤器组成;第二提升泵与清液池连接，控制模块与第二液位传感器连接并可控制第二提升泵工作;膜生物反应器连接有鼓风机进行曝气。本发明将预处理与生化处理有机结合并实现自动化控制，操作简单，节省人力，增强处理效果，不仅达到保护环境的目的，还能实现废水的循环利用。
权利要求书
1.一种CIT智能控制实验室废水处理装置，其特征在于，包括：预处理模 块、生化处理模块和控制模块;

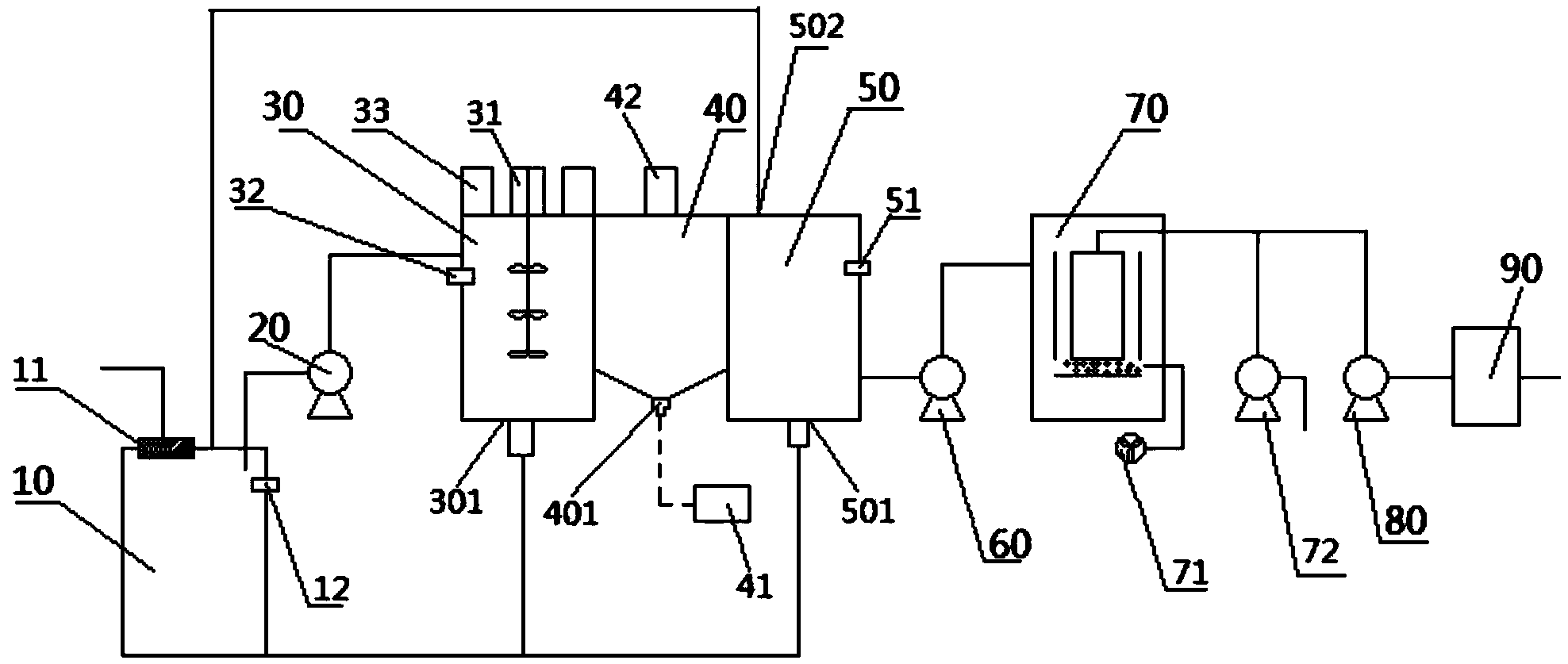

预处理模块由通过管道依次连接的收集池(10)、第一提升泵(20)、调节 池(30)、沉淀池(40)和清液池(50)组成;收集池(10)的进口处安装第一 过滤器(11)，收集池(10)上安装第一液位传感器(12)，控制模块与第一液 位传感器(12)连接并可控制第一提升泵(20)工作;调节池(30)下方设有 调节池排液口(301)，调节池(30)内部设有搅拌器(31)，调节池(30)上设 有PH探头(32),调节池(30)上方安装有第一加药箱(33)，控制模块与PH 探头(32)连接并可控制第一加药箱(33)工作;沉淀池(40)底部设有排污 口(401)，排污口(401)处安装有排污阀，排污口(401)通过管道连接有离 心机(41)，沉淀池(40)上方安装有第二加药箱(42)，控制模块连接并控制 第二加药箱(33)工作;清液池(50)下方设有清液池排液口(501)，清液池 (50)上方具有溢流口(502)，清液池(50)上安装有第二液位传感器(51); 调节池(30)的调节池排液口(301)、清液池(50)的清液池排液口(501)和 溢流口(502)分别通过管道连接收集池(10);
生化处理模块由通过管道依次连接的第二提升泵(60)、膜生物反应器(70)、 抽吸泵(80)和第二过滤器(90)组成;第二提升泵(60)与清液池(50)连 接，控制模块与第二液位传感器(51)连接并可控制第二提升泵(60)工作; 膜生物反应器(70)连接有鼓风机(71)进行曝气，经膜生物反应器(70)生 化反应后的液体由抽吸泵(80)抽出并经第二过滤器(90)过滤后排放。
2.如权利要求1所述的CIT智能控制实验室废水处理装置，其特征在于， 膜生物反应器(70)的进口或出口连接有反洗泵(72)用于定期冲洗膜生物反 应器(70)。
3.如权利要求2所述的CIT智能控制实验室废水处理装置，其特征在于， 第二过滤器(90)出口处安装有用于检测排出水的纯净度的净水检测器，净水 检测器与反洗泵(72)连接。
4.如权利要求1-3中任一项所述的CIT智能控制实验室废水处理装置，其 特征在于，第一过滤器(11)和第二过滤器(90)均为可拆卸地安装。
5.一种CIT智能控制实验室废水处理方法，采用如权利要求1-4中任一项 所述的处理装置，其特征在于，包括以下步骤：
A、实验室废水经第一过滤器(11)流进收集池(10);
B、根据第一液位传感器(12)检测的收集池(10)水位信号控制第一提升 泵(20)抽取收集池(10)中的废水输入调节池(30)，并根据PH探头(32) 检测的调节池(30)酸碱度信号控制第一加药箱(33)加入相应的药剂进行酸 碱中和调节，在酸碱中和调节过程中搅拌器(31)开启进行搅拌，经过酸碱中 和调节的液体由调节池(30)下方的调节池排液口(301)输送至收集池(10) 进行循环;
C、调节池(30)中经酸碱调节后的液体溢流进入沉淀池(40)，控制第二 加药箱(42)向沉淀池(40)中加入絮凝剂进行絮凝反应，经沉淀固液分离后 上清液溢流进入清液池(50)中，污泥沉淀在沉淀池(40)底部，排污阀定时 打开污泥经排污口(401)输送到离心机(41)离心甩干;
D、进入清液池(50)的上清液从清液池排液口(501)回流到收集池(10) 进行循环反应，根据第二液位传感器(51)检测的清液池(50)中水位信号控 制第二提升泵(60)开启进行输出，当清液池(50)填满时上清液由溢流口(502) 回流到收集箱(10)重新循环;
E、第二提升泵(60)将从清液池(50)抽取的上清液注入膜生物反应器(70) 进行生化反应，在生化反应过程中启动鼓风机(71)曝气;
F、膜生物反应器(70)中经生化反应后的液体由抽吸泵(80)抽出并经第 二过滤器(90)过滤后排放。
6.根据权利要求5所述的CIT智能控制实验室废水处理方法，其特征在于， 包括：通过设定冲洗工作时间定期开启反洗泵(72)工作以定期冲洗膜生物反 应器(70)。
7.根据权利要求6所述的CIT智能控制实验室废水处理方法，其特征在于， 包括，根据净水检测器检测的排出水纯净度控制反洗泵(72)的转速。
说明书
CIT智能控制实验室废水处理装置及方法
技术领域
本发明涉及污水处理技术领域，尤其涉及一种CIT智能控制实验室废水处 理装置及方法。
背景技术
目前，人们已经开始对工厂污染、城市生活污水进行处理，却对于各类实 验室排放的废水重视不够，其污染常常被忽视。实验室实际上是一类典型的小 型污染源，排放的废水成分复杂，含有大量的有毒有害物质。很多实验室位于 城区，废水直接排入下水道形成交叉污染。随着人们环境意识的不断提高和环 保部门的严格要求，实验室废水需要处理达标后才能排放。
由于实验室的废水排放情况复杂，不同工作性质的实验室的废水中污染物 的成分不同。如果直接采用工业化污水处理的模式来处理，很难达到理想的处 理效果。目前，一些实验室废水处理设备，处理效率不高，人力劳动强度大， 处理效果不够理想。
发明内容
基于背景技术存在的问题，本发明提供了一种CIT智能控制实验室废水处 理装置及方法，将预处理与生化处理有机结合进行自动化控制，负载能力强， 操作简单，节省人力，处理效果好。
本发明提出的一种CIT智能控制实验室废水处理装置，包括：预处理模块、 生化处理模块和控制模块;
预处理模块由通过管道依次连接的收集池、第一提升泵、调节池、沉淀池 和清液池组成;收集池的进口处安装第一过滤器，收集池上安装第一液位传感 器，控制模块与第一液位传感器连接并可控制第一提升泵工作;调节池下方设 有调节池排液口，调节池内部设有搅拌器，调节池上设有PH探头,调节池上方 安装有第一加药箱，控制模块与PH探头连接并可控制第一加药箱工作;沉淀池 底部设有排污口，排污口处安装有排污阀，排污口通过管道连接有离心机，沉 淀池上方安装有第二加药箱，控制模块连接并控制第二加药箱工作;清液池下 方设有清液池排液口，清液池上方具有溢流口，清液池上安装有第二液位传感 器;调节池的调节池排液口、清液池的清液池排液口和溢流口分别通过管道连 接收集池;
生化处理模块由通过管道依次连接的第二提升泵、膜生物反应器、抽吸泵 和第二过滤器组成;第二提升泵与清液池连接，控制模块与第二液位传感器连 接并可控制第二提升泵工作;膜生物反应器连接有鼓风机进行曝气，经膜生物 反应器生化反应后的液体由抽吸泵抽出并经第二过滤器过滤后排放。
优选地，膜生物反应器的进口或出口连接有反洗泵用于定期冲洗膜生物反 应器。
优选地，第二过滤器出口处安装有用于检测排出水的纯净度的净水检测器， 净水检测器与反洗泵连接。
优选地，第一过滤器和第二过滤器均为可拆卸地安装。
本发明提出的一种CIT智能控制实验室废水处理方法，采用了本发明提供 的CIT智能控制实验室废水处理装置,包括以下步骤：
A、实验室废水经第一过滤器流进收集池;
B、控制模块根据第一液位传感器检测的收集池水位信号控制第一提升泵抽 取收集池中的废水输入调节池，并根据PH探头检测的调节池酸碱度信号控制第 一加药箱加入相应的药剂进行酸碱中和调节，在酸碱中和调节过程中搅拌器开 启进行搅拌，经过酸碱中和调节的液体由调节池下方的调节池排液口输送至收 集池进行循环;
C、调节池中经酸碱调节后的液体溢流进入沉淀池，控制模块控制第二加药 箱向沉淀池中加入絮凝剂进行絮凝反应，经沉淀固液分离后上清液溢流进入清 液池中，污泥沉淀在沉淀池底部，排污阀定时打开污泥经排污口输送到离心机 离心甩干;
D、进入清液池的上清液从清液池排液口回流到收集池进行循环反应，控制 模块根据第二液位传感器检测的清液池中水位信号控制第二提升泵开启进行输 出，当清液池填满时上清液由溢流口回流到收集箱重新循环;
E、第二提升泵将从清液池抽取的上清液注入膜生物反应器进行生化反应， 在生化反应过程中启动鼓风机曝气;
F、膜生物反应器中经生化反应后的液体由抽吸泵抽出并经第二过滤器过滤 后排放。
优选地，通过设定冲洗工作时间定期开启反洗泵工作以定期冲洗膜生物反 应器。
优选地，根据净水检测器检测的排出水纯净度控制反洗泵的转速。
本发明中，预处理模块中的调节池和沉淀池对废水进行酸碱中和调节和絮 凝沉淀，能够除去大部分有毒有害物质，有效减轻后面的生化处理压力，同时， 调节池、沉淀池与清液池采用溢流的方式依次连接，调节池排液口、清液池的 清液池排液口与溢流口均连接收集池构成多重循环回路，将预处理提前到收集 池降低收集池中毒害物质比例，提高预处理模块的抗冲击负荷能力;生化处理 模块中膜生物反应器进行生化反应，产生污泥少，处理负载能力强。本发明将 预处理与生化处理有机结合并实现自动化控制，操作简单，节省人力，增强处 理效果，不仅达到保护环境的目的，还能实现实验室废水的循环利用。
