申请日2014.04.28
公开(公告)日2014.09.17
IPC分类号E03F5/22
摘要
本实用新型公开了一种可快速检修的污水提升设备，包括进水装置、出水装置、固液分离器、储水箱、潜污泵与液位控制器，所述固液分离器设置在所述储水箱外部，所述潜污泵位于所述储水箱内部，所述液位控制器位于所述储水箱内部;所述储水箱侧壁设置通孔，所述固液分离器通过所述通孔与所述潜污泵可拆卸连接;所述进水装置与所述固液分离器可拆卸连接，所述出水装置与所述固液分离器也为可拆卸连接。该污水提升设备安装拆卸方便，并且固液分离器维修方便，维修成本与难度低。
权利要求书
1.一种可快速检修的污水提升设备，包括进水装置、出水装置、固液分离 器、储水箱、潜污泵与液位控制器，其特征在于，所述固液分离器设置在所述 储水箱外部，所述潜污泵位于所述储水箱内部，所述液位控制器位于所述储水 箱内部;所述储水箱侧壁设置通孔，所述固液分离器通过所述通孔与所述潜污 泵可拆卸连接;所述进水装置与所述固液分离器可拆卸连接，所述出水装置与 所述固液分离器也为可拆卸连接。
2.根据权利要求1所述的可快速检修的污水提升设备，其特征在于，所述 储水箱内壁与所述通孔对应的位置安装有连通管，所述连通管一端与所述固液 分离器通过法兰连接，所述连通管另一端与所述潜污泵连接。
3.根据权利要求2所述的可快速检修的污水提升设备，其特征在于，所述 固液分离器包括筛网，所述筛网为条形筛网;所述固液分离器侧面可拆卸安装 有闷板。
4.根据权利要求1或2所述的可快速检修的污水提升设备，其特征在于， 所述进水装置包括Y型进水器与进水止回阀，所述固液分离器包括与其连为一 体的进水管，所述Y型进水器通过进水止回阀与所述进水管路可拆卸连接。
5.根据权利要求4所述的可快速检修的污水提升设备，其特征在于，还包 括集气管总成，所述集气管总成与所述储水箱可拆卸连接，并与所述Y型进水 器可拆卸连接。
6.根据权利要求1或2所述的可快速检修的污水提升设备，其特征在于， 所述出水装置包括闸阀、出水管路与出水止回阀，所述闸阀可拆卸设置在所述 出水管路上，所述出水管路与所述固液分离器可拆卸连接，所述出水止回阀可 拆卸设置在所述出水管路与所述固液分离器之间。
7.根据权利要求2所述的可快速检修的污水提升设备，其特征在于，所述 连通管上设置喷射管。
8.根据权利要求1或2所述的可快速检修的污水提升设备，其特征在于， 还包括底座，所述固液分离器与储水箱均可拆卸安装在底座上。
说明书
可快速检修的污水提升设备
技术领域
本实用新型属于污水处理设备领域，具体涉及一种可快速检修的污水提升 设备。
背景技术
地下室生活污水和废水的排放，通常的做法是在地下室地面设一个集水坑， 将卫生洁具的污水收集到一起后，用潜水泵提升排至室外化粪池或污水检查井。 现在很多采用污水提升设备来替代这种传统的地下排水提升方式。现有的地下 污水提升设备现多采用固液分离反冲洗结构。然而，由于人为操作不当原因或 者其他原因，会发生固液分离器里面管路堵塞，导致污水提升设备无法使用。 现有污水提升设备将固液分离器与潜污泵一起放进储水箱中，对设备的维修造 成不必要的麻烦。现有污水提升设备维修时，必须将所有管路全部拆散，方可 对固液分离器进行清理，大大增加了维修难度和成本。
实用新型内容
本实用新型提出一种可快速检修的污水提升设备，该污水提升设备安装拆 卸方便，并且固液分离器维修方便，维修成本与难度低。
本实用新型的技术方案是这样实现的：

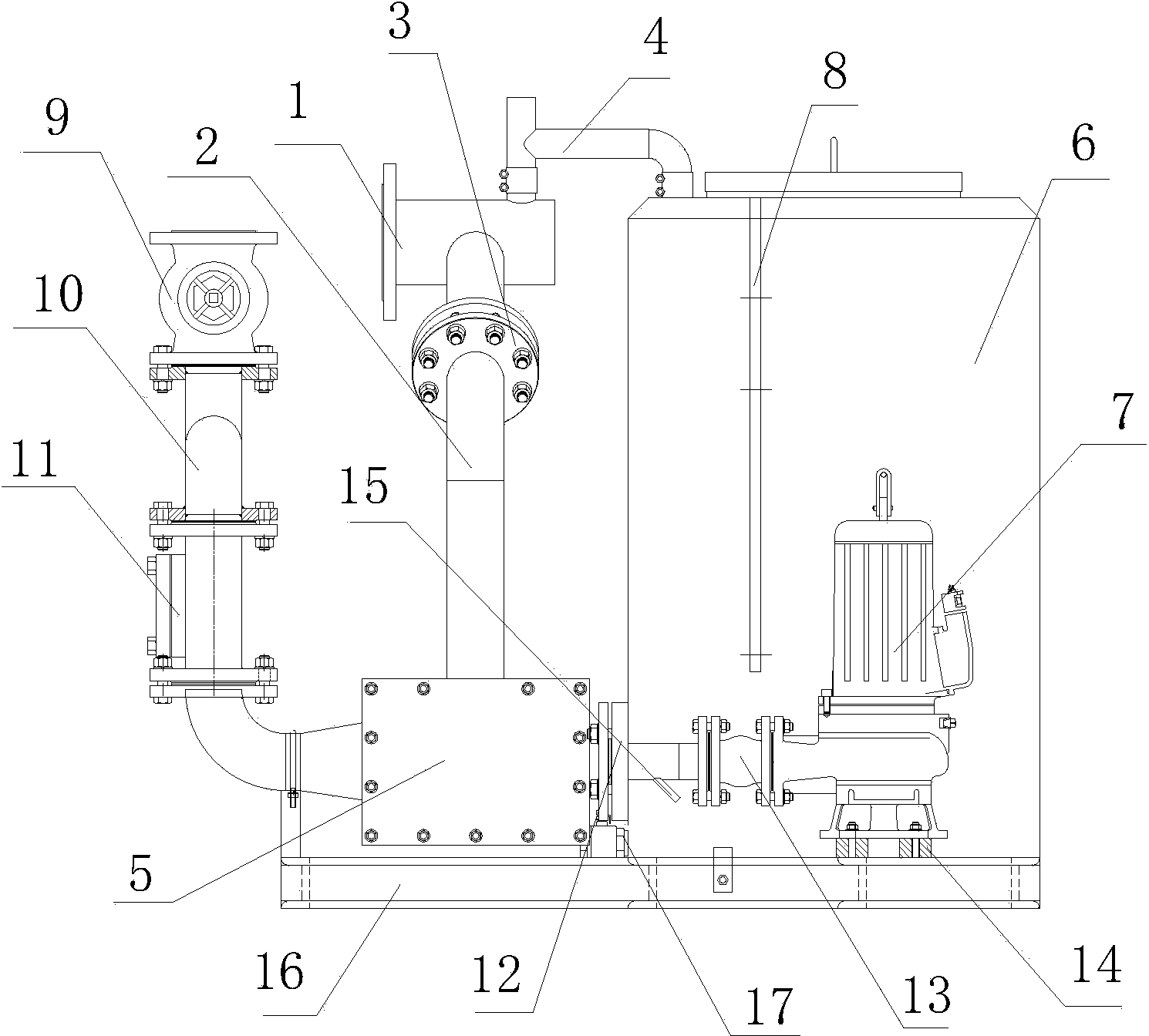

一种可快速检修的污水提升设备，包括进水装置、出水装置、固液分离器、 储水箱、潜污泵与液位控制器，所述固液分离器设置在所述储水箱外部，所述 潜污泵位于所述储水箱内部，所述液位控制器位于所述储水箱内部;所述储水 箱侧壁设置通孔，所述固液分离器通过所述通孔与所述潜污泵可拆卸连接;所 述进水装置与所述固液分离器可拆卸连接，所述出水装置与所述固液分离器也 为可拆卸连接。
进一步，所述储水箱内壁与所述通孔对应的位置安装有连通管，所述连通 管一端与所述固液分离器通过法兰连接，所述连通管另一端与所述潜污泵连接; 所述固液分离器为自动反冲洗固液分离器。
进一步，所述固液分离器包括筛网，所述筛网为条形筛网，不容易发生堵 塞;所述固液分离器侧面可拆卸安装有闷板，进一步提高维修便捷性，降低维 护成本。
进一步，所述进水装置包括Y型进水器与进水止回阀，所述固液分离器包 括与其连为一体的进水管，所述Y型进水器通过进水止回阀与所述进水管路可 拆卸连接。
进一步，所述污水提升设备还包括集气管总成，所述集气管总成与所述储 水箱可拆卸连接，并与所述Y型进水器可拆卸连接;该集气管总成既可以作为 排气用，还可以作为进水管用。
进一步，所述出水装置包括闸阀、出水管路与出水止回阀，所述闸阀可拆 卸设置在所述出水管路上，所述出水管路与所述固液分离器可拆卸连接，所述 出水止回阀可拆卸设置在所述出水管路与所述固液分离器之间。
进一步，所述连通管上设置喷射管，可在潜污泵运行时对储水箱内部进行 冲洗，避免沉淀。
进一步，所述污水提升设备还包括底座，所述固液分离器与储水箱均可拆 卸安装在底座上。
进一步，所述储水箱上还设置排污阀。
本实用新型的有益效果：
本实用新型可快速检修的污水提升设备部件之间均采用可拆卸式连接，可 散件到现场安装，避免因为污水提升设备外形尺寸比安装场所门大，导致设备 无法进入设备间从而需要砸开墙体的情况的发生;现有污水提升设备在固液分 离器内部管路发生堵塞时，需进入储水箱内部进行维修，而且由于储水箱的空 间狭小且环境恶劣，不便于固液分离器的维修，需要将固液分离器拆开取出才 能维修，维修难度大、维修成本高，而本实用新型的污水提升设备将固液分离 器设置在所述储水箱外部，且只需打开侧面闷板即可，无需拆卸管路，维修方 便快捷、成本低。现有固液分离的筛网为冲压多孔板结构，网孔易堵塞，本实 用新型的固液分离器将筛网改成条状，不易堵塞。
