申请日2014.04.25
公开(公告)日2014.09.03
IPC分类号B01D36/04
摘要
本实用新型公开一种污泥沉淀池，包括：相邻设置的第一池体和第二池体，所述池体设有通过池底并延伸到池体上部以向池体中通入污水的污水管;设于所述池体边缘的挡泥板，所述挡泥板上开设有多个可阻隔污泥并容许液体通过的过滤孔;设于相邻两个池体间的抽泥装置，包括支架、可旋转地设于所述支架的电葫芦、设于所述电葫芦下方的污泥泵。本实用新型的污泥沉淀池在两个沉淀池之间设置了抽泥装置，将其中一个污泥池上层沉淀不完全的污泥抽入另一个污泥池，实现多次沉淀;本实用新型的污泥沉淀池设有挡泥板，挡泥板上具有过滤孔，充分过滤，增加污泥沉淀。
权利要求书
1. 一种污泥沉淀池，其特征在于，包括：
相邻设置的第一池体和第二池体，所述池体设有通过池底并延伸到池体上部以向池体中通入污水的污水管;
设于所述池体边缘的挡泥板，所述挡泥板上开设有多个可阻隔污泥并容许液体通过的过滤孔;
设于相邻两个池体间的抽泥装置，包括支架、可旋转地设于所述支架的电葫芦、设于所述电葫芦下方的污泥泵。
2. 根据权利要求1所述的污泥沉淀池，其特征在于，所述污泥泵连接有污泥泵水管。
3. 根据权利要求1所述的污泥沉淀池，其特征在于，所述过滤孔在挡泥板上均匀排列。
4. 根据权利要求1所述的污泥沉淀池，其特征在于，所述支架顶端设有防雨棚。
5. 根据权利要求1所述的污泥沉淀池，其特征在于，所述挡泥板内侧设有滤网。
6. 根据权利要求3所述的污泥沉淀池，其特征在于，所述过滤孔中穿设有钢管。
7. 根据权利要求1所述的污泥沉淀池，其特征在于，所述电葫芦还连接有一用于控制所述污泥泵升降的控制器。
说明书
污泥沉淀池
技术领域
本实用新型涉及水处理装置，具体涉及一种污泥沉淀池。
背景技术
沉淀池在污水处理中的主要作用是去除沉淀的污泥，即为一个使泥水分离的构筑物。
现有技术中的污泥池大多采用直接沉淀的方式，沉淀的污泥浓度小、含水多，沉淀不完全，沉淀后的外排上清液含有大量杂质，使污泥利用量减少，一方面造成资源的浪费，一方面造成环境污染并使下游污水处理难度增加。
鉴于此，提供一种能够多次沉淀的污泥池成为本领域亟待解决的技术问题。
实用新型内容
本实用新型的目的在于针对现有技术的上述缺陷，提出一种污泥沉淀池，解决现有技术中污泥沉淀不完全的技术问题。

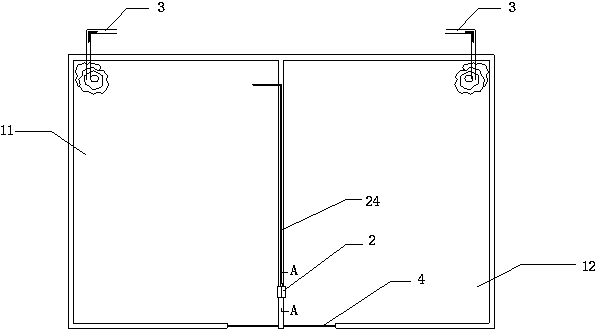

本实用新型的技术方案包括一种污泥沉淀池，包括：
相邻设置的第一池体和第二池体，所述池体设有通过池底并延伸到池体上部以向池体中通入污水的污水管;
设于所述池体边缘的挡泥板，所述挡泥板上开设有多个可阻隔污泥并容许液体通过的过滤孔;
设于相邻两个池体间的抽泥装置，包括支架、可旋转地设于所述支架的电葫芦、设于所述电葫芦下方的污泥泵。
优选地，所述污泥泵连接有污泥泵水管。
优选地，所述过滤孔在挡泥板上均匀排列。
优选地，所述支架顶端设有防雨棚。
优选地，所述挡泥板内侧设有滤网。
优选地，所述过滤孔中穿设有钢管。
优选地，所述电葫芦还连接有一用于控制所述污泥泵升降的控制器。
与现有技术相比，本实用新型的有益效果包括：本实用新型的污泥沉淀池在两个沉淀池之间设置了抽泥装置，将其中一个污泥池上层沉淀不完全的污泥抽入另一个污泥池，实现多次沉淀;本实用新型的污泥沉淀池设有挡泥板，挡泥板上具有过滤孔，充分过滤，增加污泥沉淀。
