申请日2014.04.24
公开(公告)日2014.10.08
IPC分类号C02F9/14
摘要
本实用新型属于污水处理环保的技术领域，具体的涉及一种包装材料生产污水的处理设备。该处理设备污水管连接芬顿物化池Ⅰ，芬顿物化池Ⅰ依次连接调节池和芬顿物化池Ⅱ;芬顿物化池Ⅱ依次连接初沉池、沉砂池和一沉池;一沉池依次连接厌氧池和CASS池清水出口与刮板式蒸发器上部的废水进口相连。刮板式蒸发器的上部出口通过管道与加热器进口相连接，刮板式蒸发器的下部出口通过管道及泵与强制循环蒸发器上部进口相连。该处理设备针对污水的成分复杂、有毒有害物质较多、生化性差、含盐量高的特点，提高处理效率，降低综合污水处理成本，是一种科学的、合理的、有效的、低成本的污水处理装置。
权利要求书
1.一种包装材料生产污水的处理设备，其特征在于，污水管连接芬顿物化池Ⅰ，芬顿物化池Ⅰ通过管道依次连接调节池和芬顿物化池Ⅱ;芬顿物化池Ⅱ通过管道依次连接初沉池、沉砂池和一沉池;一沉池通过管道依次连接厌氧池和CASS池，其中CASS池上部的一侧设有清水出口，CASS池中部设有活性炭吸附层，CASS池的底端设有沉泥出口;清水出口与刮板式蒸发器上部的废水进口相连，刮板式蒸发器的下部设有蒸汽入口，该刮板式蒸发器的上部出口通过管道与加热器进口相连接，刮板式蒸发器的下部出口通过管道及泵与强制循环蒸发器上部进口相连;加热器的出口通过管道与强制循环蒸发器下部进口相连;强制循环蒸发器上部出口通过管道与冷凝器相连，该强制循环蒸发器下端设有出盐口。
2.根据权利要求1所述包装材料生产污水的处理设备，其特征在于，所述芬顿物化池Ⅰ的进水口处设有粗格栅。
3.根据权利要求1所述包装材料生产污水的处理设备，其特征在于，所述泵为强制循环泵。
4.根据权利要求1所述包装材料生产污水的处理设备，其特征在于，所述初沉池的进口处设有细格栅。
5.根据权利要求1所述包装材料生产污水的处理设备，其特征在于，所述CASS池为圆柱体。
6.根据权利要求5所述包装材料生产污水的处理设备，其特征在于，所述CASS池的高径比为1.0～1.2。
说明书
一种包装材料生产污水的处理设备
技术领域
本实用新型属于污水处理环保的技术领域，具体的涉及一种包装材料生产污水的处理设备。
背景技术
目前现有污水处理在对污水中有机污染物的处理方式有两种，一种为物化处理，另一种为生化处理;在生化处理工艺中又分为好氧处理、厌氧处理、厌氧和好氧结合处理。在包装材料生产过程中会产生大量的污水，该种污水中含有种类繁多的有机物，生化性能极低，并且含盐量高，所以现有装置对其有机物的处理只能去除其中的一小部分，一般去除率只有12%左右，残存的大部分将随出水排放到受纳水体，因此不能满足日益严格的环保要求。
发明内容
本实用新型的目的在于针对现有装置无法满足环保要求，对污水处理不彻底的问题，提供了一种包装材料生产污水的处理设备，该处理设备针对污水的成分复杂、有毒有害物质较多、生化性差、含盐量高的特点，提高处理效率，降低综合污水处理成本，是一种科学的、合理的、有效的、低成本的污水处理装置。

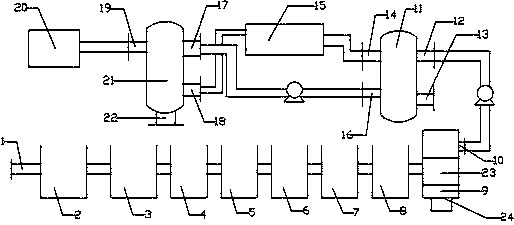

本实用新型的技术方案为：一种包装材料生产污水的处理设备，污水管连接芬顿物化池Ⅰ，芬顿物化池Ⅰ通过管道依次连接调节池和芬顿物化池Ⅱ;芬顿物化池Ⅱ通过管道依次连接初沉池、沉砂池和一沉池;一沉池通过管道依次连接厌氧池和CASS池，其中CASS池上部的一侧设有清水出口，该清水出口与刮板式蒸发器上部的废水进口相连，刮板式蒸发器的下部设有蒸汽入口，该刮板式蒸发器的上部出口通过管道与加热器进口相连接，刮板式蒸发器的下部出口通过管道及泵与强制循环蒸发器上部进口相连;加热器的出口通过管道与强制循环蒸发器下部进口相连;强制循环蒸发器上部出口通过管道与冷凝器相连，该强制循环蒸发器下端设有出盐口;CASS池中部设有活性炭吸附层，CASS池的底端设有沉泥出口。
所述芬顿物化池Ⅰ的进水口处设有粗格栅。
所述泵为强制循环泵。
所述初沉池的进口处设有细格栅。
所述CASS池为圆柱体。
所述CASS池的高径比为1.0～1.2。在该高径比范围内能保证产生的菌胶团不被打散可有效的避免污泥死角的发生。
本实用新型的有益效果为：本实用新型所述的包装材料生产污水的处理设备是将污水首先通过芬顿物化池Ⅰ进行一次芬顿物化;再经过调节池进行调节B/C比进一步提高污水的生化性，然后经过芬顿物化池Ⅱ进行二次芬顿物化，这样经过芬顿物化池Ⅰ-调节池-芬顿物化池Ⅱ的过程，符合包装材料生产污水成分复杂、有毒有害物质较多、生化性差的特点，可以对其进行彻底物化处理。CASS池上部的一侧设有清水出口，该清水出口与刮板式蒸发器上部的废水进口相连，刮板式蒸发器的下部设有蒸汽入口，该刮板式蒸发器的上部出口通过管道与加热器进口相连接，刮板式蒸发器的下部出口通过管道及泵与强制循环蒸发器上部进口相连;加热器的出口通过管道与强制循环蒸发器下部进口相连;强制循环蒸发器上部出口通过管道与冷凝器相连，该强制循环蒸发器下端设有出盐口。采用刮板式蒸发与强制循环蒸发的组合蒸发方式，蒸发动力消耗小，蒸发强度高，蒸发成本低，降低了设备运行的蒸汽耗能，大大降低了企业的生产成本，大大降低了水中的含盐量，满足环保要求。
综上所述，所述处理设备针对化工综合污水的成分复杂、有毒有害物质较多、生化性差、含盐量高的特点，提高处理效率，降低综合污水处理成本，是一种科学的、合理的、有效的、低成本的污水处理设备。
