申请日2014.04.24
公开(公告)日2014.09.10
IPC分类号C02F103/28; C02F3/28
摘要
本实用新型公开了一种用于造纸污水厌氧处理的进水装置，其技术方案的要点是，包括有热水箱，所述热水箱上设有用于注入冷水的进冷水口和用于注入蒸汽的进蒸汽口，所述进蒸汽口上设有伸入热水箱内的进蒸汽管，所述进蒸汽管的下端连有蒸汽管，在所述蒸汽管的外壁并排设有多个使蒸汽均匀分散出来的蒸汽出孔，所述热水箱的出水口通过管道连接装有厌氧细菌的厌氧菌水箱，所述热水箱与厌氧菌水箱之间的管道上设有使热水箱内的热水流向厌氧菌水箱的单向阀，所述厌氧菌水箱与厌氧塔之间设有将厌氧菌水箱内的热水及厌氧细菌提升至厌氧塔的热水泵。该装置既实现了蒸汽与水的高效热交换，又减少蒸汽冲击引起的震动，确保了厌氧系统的高效运作。
权利要求书
1.一种用于造纸污水厌氧处理的进水装置，其特征在于：包 括有热水箱(1)，所述热水箱(1)上设有用于注入冷水的进冷水口 (4)和用于注入蒸汽的进蒸汽口(5)，所述进蒸汽口(5)上设有伸 入热水箱(1)内的进蒸汽管(6)，所述进蒸汽管(6)的下端连有蒸 汽管(7)，在所述蒸汽管(7)的外壁并排设有多个使蒸汽均匀分散 出来的蒸汽出孔(8)，所述热水箱(1)的出水口通过管道连接装有 厌氧细菌的厌氧菌水箱(2)，所述热水箱(1)与厌氧菌水箱(2)之 间的管道上设有使热水箱(1)内的热水流向厌氧菌水箱(2)的单向 阀(3)，所述厌氧菌水箱(2)与厌氧塔(9)之间设有将厌氧菌水箱 (2)内的热水及厌氧细菌提升至厌氧塔(9)的热水泵(10)。
2.根据权利要求1所述的用于造纸污水厌氧处理的进水装 置，其特征在于：所述的进冷水口(4)上设有向进冷水口(4)注入 冷水的进冷水管(12)，所述进冷水管(12)上设有可调节注入冷水 流量的气动V型调节阀(15)和用于维修管道时关闭进水的手动阀 (11)，所述的进冷水口(4)内设有过滤冷水用的滤网(13)。
3.根据权利要求1所述的用于造纸污水厌氧处理的进水装 置，其特征在于：所述的进蒸汽管(6)也设有可调节注入蒸汽流量 的气动V型调节阀(15)和用于维修管道时关闭进蒸汽的手动阀(11)。
4.根据权利要求1所述的用于造纸污水厌氧处理的进水装 置，其特征在于：在所述厌氧菌水箱(2)内壁靠近出口处设有测量 厌氧菌水箱(2)水温的温度变送器(14)。
5.根据权利要求1所述的用于造纸污水厌氧处理的进水装 置，其特征在于：在所述厌氧塔(9)出口管道上连有用于将处理完 污水的厌氧细菌回流至所述厌氧菌水箱(2)的解气罐(17)。
说明书
一种用于造纸污水厌氧处理的进水装置
【技术领域】
本实用新型涉及一种水处理设备，尤其是涉及一种用于造纸污水 厌氧处理的进水装置。
【背景技术】
造纸污水厌氧处理之IC(internal circulation)厌氧生物处理技术是 近几年引进国外先进水处理技术的一项新技术，此技术国内处于消化 吸收和完善的阶段，此技术改善污水的COD(Chemical Oxygen Demand)可达到90%，在国内造纸污水厌氧处理行业有很广阔的前 途，因为是采用生物降解原理，所以细菌的生存环境要求苛刻。在我 国北方厌氧塔均设计有保温层，因为南方气温较高，运行厌氧生化污 水厌氧处理的企业上项目一般都没有考虑保温措施。但有时南方部分 地区有时冬季也会遭遇寒冷天气，这将会造成厌氧菌休眠，降解能力 大幅下降，现有的技术是利用蒸汽管直接插入厌氧菌水箱进行加温， 此方法的缺点是：1、容易使工艺管路震动，造成安装在管路上自动 化仪表测量不准或者寿命降低;2、易使管路混入汽泡，造成流程上 的热水泵效率低下甚至产生汽蚀，毁坏热水泵;3、使污水局部过热， 使得厌氧菌生长在高温条件下降解能力下降甚至死亡。
【实用新型内容】
本实用新型目的是克服了现有技术的不足，提供一种结构简单、 安全可靠、能有效提高细菌污水降解能力且对设备无害的用于造纸污 水厌氧处理的进水装置。
本实用新型是通过以下技术方案实现的：

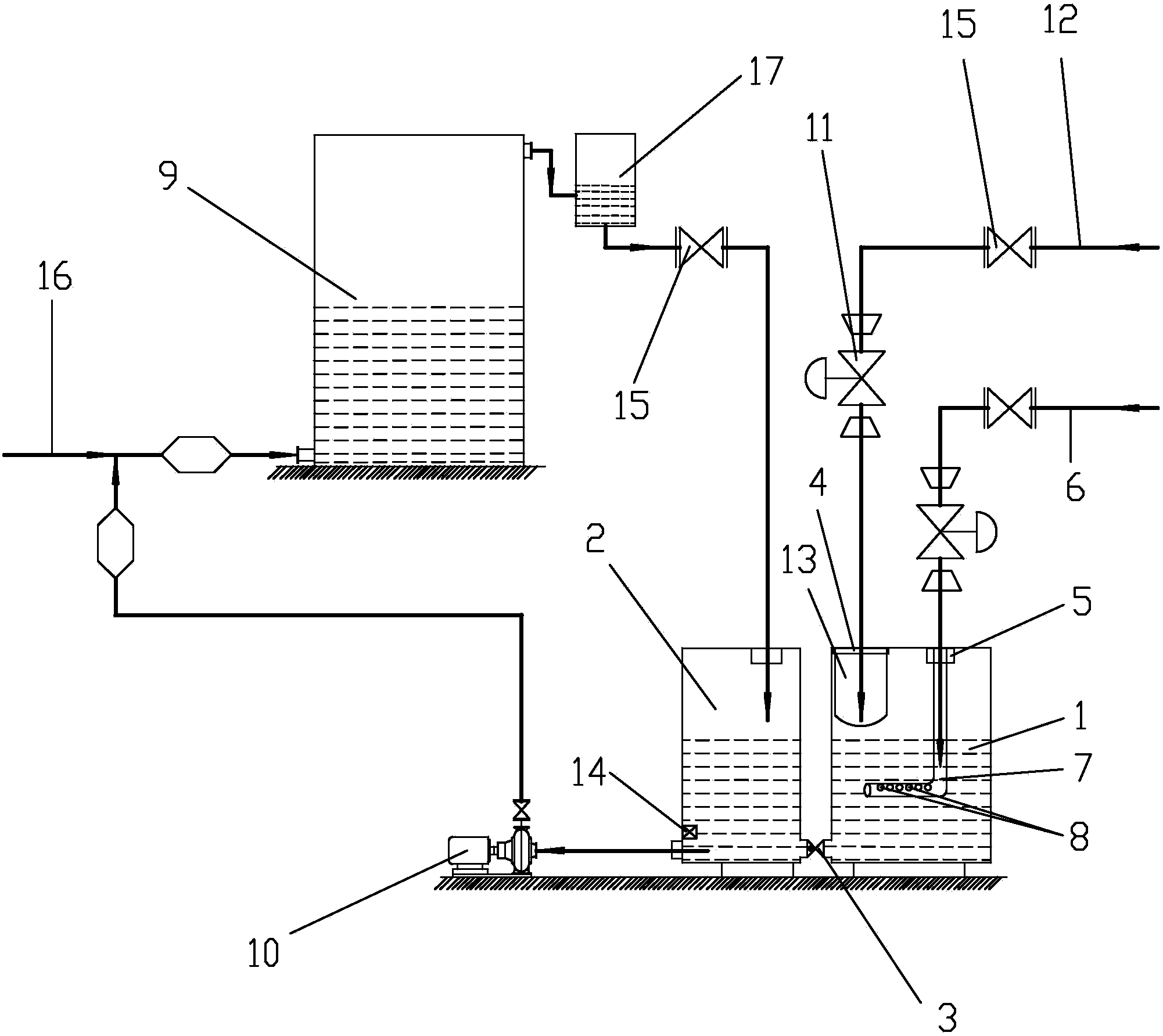

一种用于造纸污水厌氧处理的进水装置，其特征在于：包括有热 水箱1，所述热水箱1上设有用于注入冷水的进冷水口4和用于注入 蒸汽的进蒸汽口5，所述进蒸汽口5上设有伸入热水箱1内的进蒸汽 管6，所述进蒸汽管6的下端连有蒸汽管7，在所述蒸汽管7的外壁 并排设有多个使蒸汽均匀分散出来的蒸汽出孔8，所述热水箱1的出 水口通过管道连接装有厌氧细菌的厌氧菌水箱2，所述热水箱1与厌 氧菌水箱2之间的管道上设有使热水箱1内的热水流向厌氧菌水箱2 的单向阀3，所述厌氧菌水箱2与厌氧塔9之间设有将厌氧菌水箱2 内的热水及厌氧细菌提升至厌氧塔9的热水泵10。
如上所述的用于造纸污水厌氧处理的进水装置，其特征在于：所 述的进冷水口4上设有向进冷水口4注入冷水的进冷水管12，所述 进冷水管12上设有可调节注入冷水流量的气动V型调节阀15和用于 维修管道时关闭进水的手动阀11，所述的进冷水口4内设有过滤冷 水用的滤网13。
如上所述的用于造纸污水厌氧处理的进水装置，其特征在于：所 述的进蒸汽管6也设有可调节注入蒸汽流量的气动V型调节阀15和 用于维修管道时关闭进蒸汽的手动阀11。
如上所述的用于造纸污水厌氧处理的进水装置，其特征在于：在 所述厌氧菌水箱2内壁靠近出口处设有测量厌氧菌水箱2水温的温度 变送器14。
如上所述的用于造纸污水厌氧处理的进水装置，其特征在于：在 所述厌氧塔9出口设有用于将处理完污水的厌氧细菌回流至所述厌 氧菌水箱2的解气罐17。
与现有技术相比，本实用新型有如下优点：
1、本实用新型通过在厌氧菌水箱前增设一个热水箱，热水箱 中分别注入冷水和蒸汽，并且通过在热水箱内设置蒸汽管及蒸汽出 孔，使蒸汽均匀分散，既实现了蒸汽与水的高效热交换，又减少蒸汽 冲击引起的震动，避免了蒸汽冲击对相关附属设备产生汽蚀，减少了 设备维护费用和维护时间，还避免了蒸汽高温对厌氧菌造成伤害，从 而确保了厌氧系统的高效运作。
