申请日2014.02.28
公开(公告)日2014.08.27
IPC分类号C02F9/14
摘要
本实用新型公开了一种分段式污水生物处理装置，主要由依次连接的调节池、厌氧池、缺氧池、一级好氧池、二级好氧池、沉淀池及清水池，其中厌氧池、缺氧池和一级好氧池构成第一段生物处理装置，二级好氧池、沉淀池及清水池构成第二段生物处理装置;所述缺氧池与一级好氧池之间设置有连通管。本实用新型整套设备可以埋入地下，不占地表面积，净化程度高，整套系统污泥产生量低，自动化程度高，噪音低，尤其针对处理量大的污水生物处理装置，可以分段式在工厂制造，分段运输和安装。
权利要求书

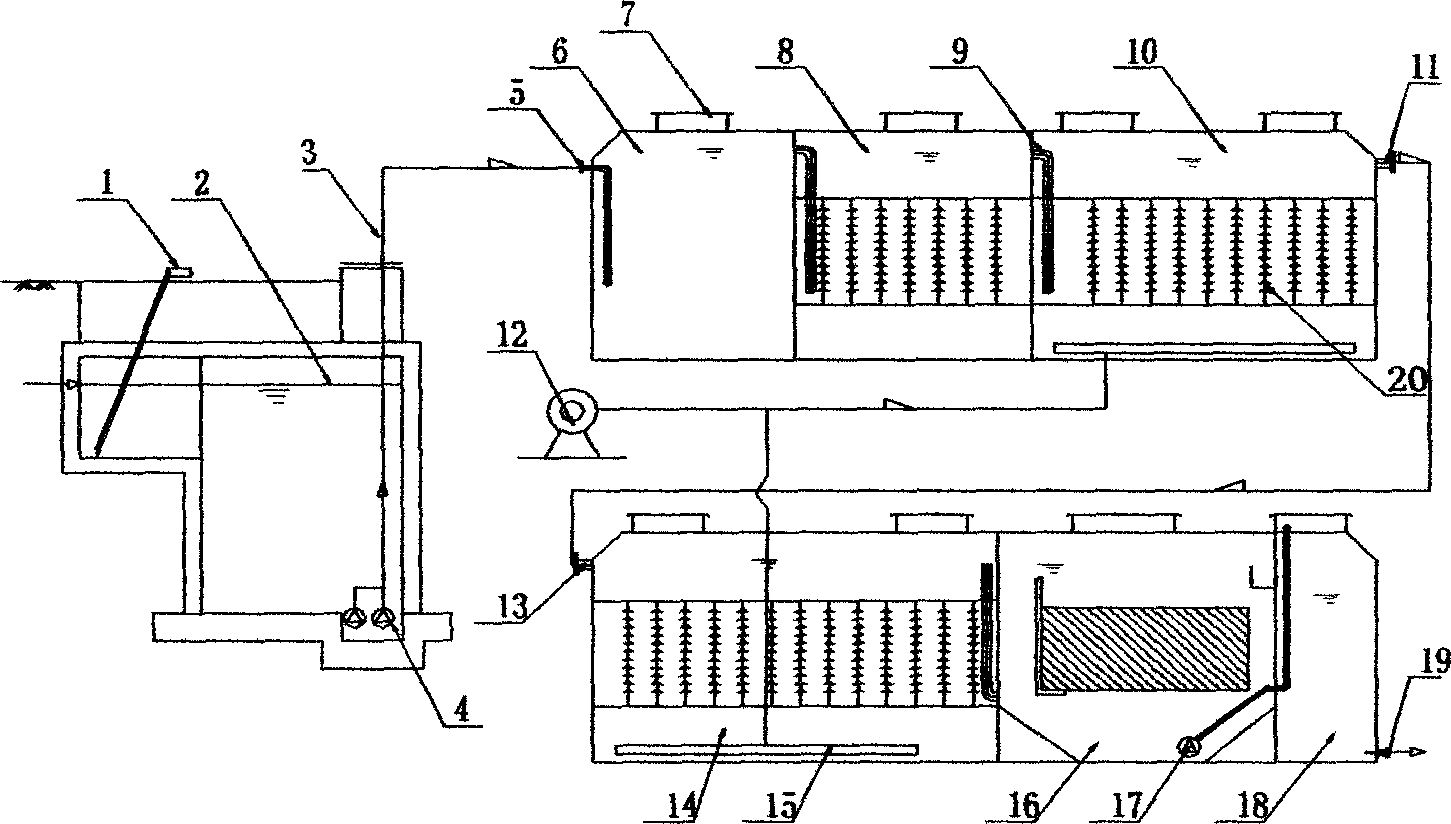

1.一种分段式污水生物处理装置，其特征在于：主要由依次连接的调节池(2)、厌氧 池(6)、缺氧池(8)、一级好氧池(10)、二级好氧池(14)、沉淀池(16)及清水池(18)， 其中厌氧池(6)、缺氧池(8)和一级好氧池(10)构成第一段生物处理装置，二级好氧池 (14)、沉淀池(16)及清水池(18)构成第二段生物处理装置;所述缺氧池(8)与一级 好氧池(10)之间设置有连通管(9)。
2.根据权利要求1所述的一种分段式污水生物处理装置，其特征在于：所述缺氧池(8)、 一级好氧池(10)及二级好氧池(14)内均设置有生物填料(20)。
3.根据权利要求1所述的一种分段式污水生物处理装置，其特征在于：所述一级好氧 池(10)和二级好氧池(14)底部均设置有曝气管(15)，且曝气管(15)通过管道与鼓风 机(12)连接。
4.根据权利要求1所述的一种分段式污水生物处理装置，其特征在于：所述沉淀池(16) 底部的泥斗内设有污泥泵(17)。
说明书
一种分段式污水生物处理装置
技术领域
本实用新型涉及污水处理领域，具体是一种分段式污水生物处理装置。
背景技术
随着工业化的发展，水资源越来越短缺，污水排放量越来越大，面源污染加剧，加上 缺少适用和节能的治理技术，污水管网和水处理设施建设滞后等，需要一种快速建设运行 的污水站。现有一些技术，不仅工艺复杂，处理周期长，操作不方便，设施占地面积大， 建造和运行成本居高不下，不利于推广普及，不适合小规模的污水处理设施，而且能耗高， 如果处理量大的一体化装置整体制造，尺寸超过交通限制，不能制造后运输。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供了一种分段式污水生物处理装置， 整套设备可以埋入地下，不占地表面积，净化程度高，整套系统污泥产生量低，自动化程 度高，噪音低，尤其针对处理量大的污水生物处理装置，可以分段式在工厂制造，分段运 输和安装。
本实用新型的目的主要通过以下技术方案实现：一种分段式污水生物处理装置，主要 由依次连接的调节池、厌氧池、缺氧池、一级好氧池、二级好氧池、沉淀池及清水池，其 中厌氧池、缺氧池和一级好氧池构成第一段生物处理装置，二级好氧池、沉淀池及清水池 构成第二段生物处理装置;所述缺氧池与一级好氧池之间设置有连通管。
所述缺氧池、一级好氧池及二级好氧池内均设置有生物填料。
所述一级好氧池和二级好氧池底部均设置有曝气管，且曝气管通过管道与鼓风机连接。
所述沉淀池底部的泥斗内设有污泥泵。
与现有技术相比，本实用新型具有以下有益效果：整套设备可以埋入地下，不占地表 面积;净化程度高，整套系统污泥产生量低;自动化程度高，能耗低，管理方便;产生的 噪音低，异味少，对周围的环境影响小;处理量大的污水生物处理装置，第一段生物处理 装置和第二段生物处理装置，可以分段式在工厂制造，分段运输和安装。
