申请日2014.02.28
公开(公告)日2014.08.27
IPC分类号C02F103/28; C02F9/02
摘要
本实用新型涉及造纸技术的技术领域，尤其是一种造纸用污水净化系统，包括浮渣收集区，浮渣收集区的出口连接有浮渣压滤机，浮渣收集区的下方设置有清水区，清水区的下方设置有两层过滤网板，两层过滤网板之间设置有颗粒过滤填料区，两层过滤网板中的下层过滤网板下方设置有沉淀区。该造纸用污水净化系统，结构紧凑，污水处理效果好。
权利要求书

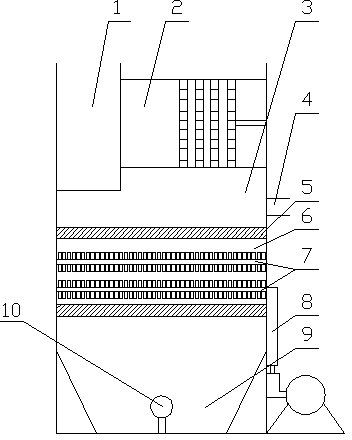

1.一种造纸用污水净化系统，其特征在于：包括浮渣收集区(1)，所述的浮渣收集区(1)的出口连接有浮渣压滤机(2)，浮渣收集区(1)的下方设置有清水区(3)，所述的清水区(3)的下方设置有两层过滤网板(5)，所述的两层过滤网板(5)之间设置有颗粒过滤填料区(6)，两层过滤网板(5)中的下层过滤网板(5)下方设置有沉淀区(9)。
2.根据权利要求1所述的造纸用污水净化系统，其特征在于：所述的两层过滤网板(5)之间还设置有两层曝气管(7)。
3.根据权利要求2所述的造纸用污水净化系统，其特征在于：所述的清水区(3)上设置有出水口(4)，沉淀区(9)上设置有反冲洗装置(8)。
4.根据权利要求3所述的造纸用污水净化系统，其特征在于：所述的沉淀区(9)的底部设置有排污口(10)。
说明书
造纸用污水净化系统
技术领域
本实用新型涉及造纸工艺的技术领域，尤其是一种造纸用污水净化系统。
背景技术
造纸作为古代四大发明之一，它给人们的生活带来了极大的方便。随着经济的快速发展，人们在发展的同时却对环境造成了极大的污染，造纸生产中所产生的废水就是环境污染中比较典型的污染源之一，造纸生产过程中产生的废水浓度比较高，含有大量的纤维、无机盐、色素和挥发性气体等，污染性极强。
目前，有一些不法的造纸厂家无良的将造纸产生的废水直接就排放到了周边的河流中，严重影响到了人们的生活，散发出来的恶臭味和有害气体严重威胁着人们的健康。故对造纸污水问题，相关部门需要亟待整治。
实用新型内容
本实用新型要解决的技术问题是：为了解决上述背景技术中提出的问题,本实用新型提供一种造纸用污水净化系统，结构紧凑，污水处理效果好。
本实用新型解决其技术问题所采用的技术方案是：一种造纸用污水净化系统，包括浮渣收集区，浮渣收集区的出口连接有浮渣压滤机，浮渣收集区的下方设置有清水区，清水区的下方设置有两层过滤网板，两层过滤网板之间设置有颗粒过滤填料区，两层过滤网板中的下层过滤网板下方设置有沉淀区。
进一步限定：两层过滤网板之间还设置有两层曝气管。
进一步限定：清水区上设置有出水口，沉淀区上设置有反冲洗装置。
进一步限定：沉淀区的底部设置有排污口。
本实用新型的有益效果:该造纸用污水净化系统，结构紧凑，占地面积小;可以有效处理造纸污水，处理效率高。
