申请日2014.02.28
公开(公告)日2014.08.27
IPC分类号C02F9/14
摘要
本实用新型提供了一种一体化医疗水处理设备，包括依次连通在一起的水解反应器、生化反应器、过滤池和消毒池，所述水解反应器、生化反应器和过滤池内放置有悬浮填料，所述悬浮填料上生长有生物膜，所述过滤池和水解反应器、生化反应器之间还分别设有回流管道，消毒池底部布置释放槽，所述消毒池侧部设置消毒仓，消毒仓通过管道连接到消毒池底部释放槽。本实用新型将水解反应器、生化反应器、过滤池和消毒池有机结合，通过本设备的生化反应，将污水中含有的有机污染物去除，再经过过滤处理，最后达标排放，具有耐冲击负荷、生物相丰富、剩余污泥量少以及活性污泥处理效率高、能耗低、运行稳定等优点。
权利要求书
1.一体化医疗水处理设备，其特征在于：包括依次连通在一起的水解反应 器、生化反应器、过滤池和消毒池，所述水解反应器、生化反应器和过滤池内 放置有悬浮填料，所述悬浮填料上生长有生物膜，所述过滤池和水解反应器、 生化反应器之间还分别设有回流管道，消毒池底部布置释放槽，所述消毒池侧 部设置消毒仓，消毒仓通过管道连接到消毒池底部释放槽。
2.根据权利要求1所述的一体化医疗水处理设备，其特征在于：所述消毒 仓为密闭结构，消毒仓设置增压装置。
3.根据权利要求2所述的一体化医疗水处理设备，其特征在于：所述释放 槽为栅格结构或网格结构之一。
4.根据权利要求1或2所述的一体化医疗水处理设备，其特征在于：所述 水解反应器前端还设有调节池，所述调节池前端设有化粪池，所述过滤池和调 节池之间还设有回流管道。
5.根据权利要求4所述的一体化医疗水处理设备，其特征在于：所述调节 池内设有用于固液分离的格栅或滤网。
6.根据权利要求5所述的一体化医疗水处理设备，其特征在于：所述水解 反应器、生化反应器、过滤池和消毒池分别固定在一个长方形的箱体内，所述 箱体顶端开有观察反应情况的观察口。
说明书
一体化医疗水处理设备
技术领域
本实用新型涉及水处理设备，特别涉及一种一体化医疗水处理设备。
背景技术
医院污水中含有大量有机、无机污染物，必须经过一系列处理达标后才能 排入水体中，否则会对环境造成严重污染，危害人们的身体健康，但是现有的 医院污水处理设备结构复杂，处理的流程繁琐，不方便根据出水状态重复处理。
实用新型内容
针对现有的一体化医疗水处理设备存在的上述缺陷和问题，本实用新型实 施例的目的是提供一种简便、处理效果好、可重复处理的一体化医疗水处理设 备。
为了达到上述目的，本实用新型实施提供如下技术方案：
一体化医疗水处理设备，包括依次连通在一起的水解反应器、生化反应器、 过滤池和消毒池，所述水解反应器、生化反应器和过滤池内放置有悬浮填料， 所述悬浮填料上生长有生物膜，所述过滤池和水解反应器、生化反应器之间还 分别设有回流管道，经过沉淀过滤的污水可分别回流到水解反应器和生化反应 器重复处理，消毒池底部布置释放槽，所述消毒池侧部设置消毒仓，消毒仓通 过管道连接到消毒池底部释放槽。
进一步的技术方案，所述消毒仓为密闭结构，消毒仓设置增压装置。
进一步的技术方案，所述释放槽为栅格结构或网格结构之一。

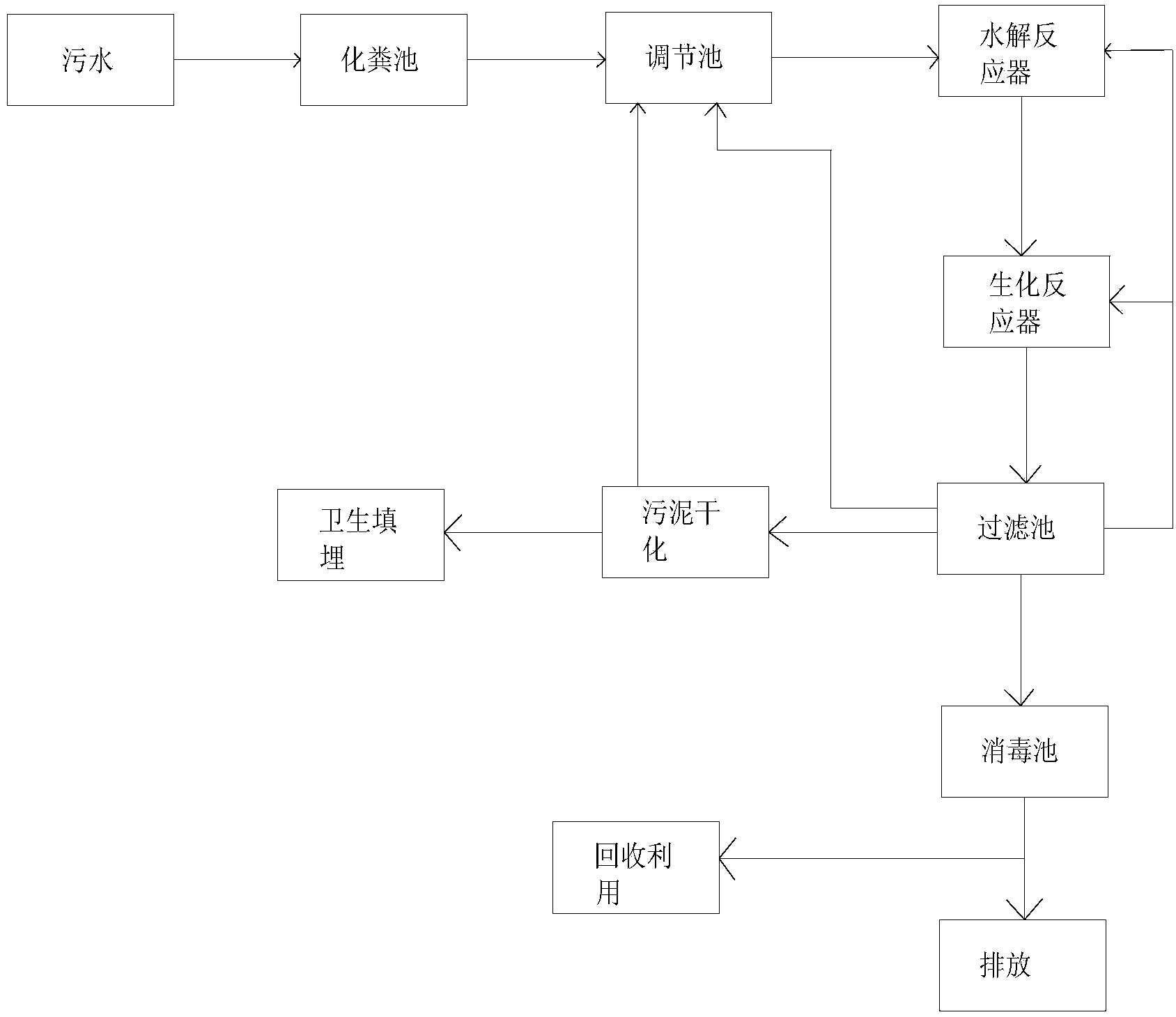

进一步的技术方案，所述水解反应器前端还设有调节池，所述调节池前端 设有化粪池，所述过滤池和调节池之间还设有回流管道，经过沉淀过滤的污水 可回流到调节池重复处理。
进一步的技术方案，所述调节池内设有用于固液分离的格栅或滤网。
进一步的技术方案，所述水解反应器、生化反应器、过滤池和消毒池固定 在一个长方形的箱体内，所述箱体顶端开有观察反应情况的观察口。
本实用新型提供的一体化医疗水处理设备具有以下优点：
1、生物膜生长在反应器内的悬浮填料上，这些填料随反应器内混合液的混 合翻转而回转移动。具有良好的水力特性，使气液固之间维持很高的传输速率， 填料上的生物膜具有较高的生物活性;
2、反应器结合了生物接触氧化法工艺与好氧生物流化床工艺的特点，既能 解决固定床反应器易堵塞、需要定时反冲洗，流化床填料易流失等问题;
3、反应器既具有传统生物膜法耐冲击负荷、泥龄长、剩余污泥少的特点， 又具有活性污泥法的高效性和运转灵活性;
4、反应器中污泥浓度较高，一般污泥浓度为普通活性污泥法污泥浓度的 5-10倍，曝气池污泥质量浓度可高达30-40g/L;
5、水头损失小，不易堵塞，无需反冲洗，一般不需回流;
6、悬浮填料具有好氧和厌氧代谢活性，可良好的脱氮除磷;
7、具有传统生物膜法耐冲击负荷、生物相丰富、剩余污泥量少的特点，又 具有活性污泥处理效率高、能耗低、运行稳定等特点。
