申请日2014.04.24
公开(公告)日2014.08.20
IPC分类号C02F3/30
摘要
本发明涉及一种一体化污水处理装置，包括一圆柱形壳体，圆柱形壳体的上端设有检修口和排气管，圆柱形壳体内部具有厌氧室、缺氧室、好氧室、混合室以及沉淀室，厌氧室位于圆柱形壳体内部的正中间位置，沉淀室位于圆柱形壳体内部的外环区域，厌氧室的底部设有进水管，厌氧室内设有厌氧室隔板出水孔，缺氧室位于沉淀室与厌氧室之间，沉淀室内设有沉淀室隔板进水孔，沉淀室的底部设有污泥斗，中间位置设有斜管，斜管上方设有集水槽，集水槽上连接有出水管。一体化污水处理装置将所述缺氧室和所述好氧室两个处理单元布置在同一圆柱形壳体内，使得其结构简单紧凑，占地面积小。
权利要求书
1.一种一体化污水处理装置，其特征在于，包括一圆柱形壳体，所述圆柱形壳体的上端设有检修口和排气管，所述圆柱形壳体内部具有厌氧室、缺氧室、好氧室、混合室以及沉淀室，所述厌氧室位于所述圆柱形壳体内部的正中间位置，所述沉淀室位于所述圆柱形壳体内部的外环区域，所述厌氧室的底部设有进水管，所述厌氧室内设有厌氧室隔板出水孔，所述缺氧室位于所述沉淀室与所述厌氧室之间，所述沉淀室内设有沉淀室隔板进水孔，所述沉淀室的底部设有污泥斗，中间位置设有斜管，所述斜管上方设有集水槽，所述集水槽上连接有出水管。
2.如权利要求1所述的一体化污水处理装置，其特征在于：所述好氧室的底部设有与外界相连的曝气管。
3.如权利要求1所述的一体化污水处理装置，其特征在于：所述缺氧室的两侧边缘处设有导流板。
4.如权利要求1所述的一体化污水处理装置，其特征在于：所述污泥斗下方设有污泥管，所述污泥管上连接有剩余污泥排放管，所述污泥管与所述剩余污泥排放管之间设有剩余污泥排放阀。
5.如权利要求4所述的一体化污水处理装置，其特征在于：所述污泥管还与所述进水管连接，且两者之间设有回流污泥调节阀。
说明书
一体化污水处理装置
技术领域
本发明涉及一种一体化污水处理装置，用于处理生活中的污水。
背景技术
随着现代工业和人口增加，城乡居民生活污水对周围环境造成的污染日趋严重，其中氮、磷等营养物质排入湖泊、水库、港湾等水流缓慢的水体会造成藻类大量繁殖，使水体“富营养化”。目前生活污水同步脱氮除磷装置主要由好氧、缺氧、厌氧等处理单元组合而成，在装置设置方面主要有以下不足之处：1、好氧、缺氧、厌氧池各自单独设置，结构庞大;2、各处理单元之间连接及回流管路较多，给日后维修和保养造成较多困难;3、处理对象较单一。
因此有必要设计一种新型的一体化污水处理装置，以克服上述问题。
发明内容
本发明的目的在于克服现有技术之缺陷，提供了一种占地面积小、结构简单、便于维护的一体化污水处理装置。
本发明是这样实现的：

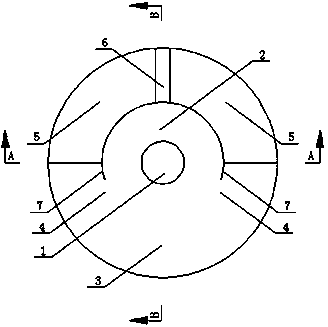

本发明提供一种一体化污水处理装置，包括一圆柱形壳体，所述圆柱形壳体的上端设有检修口和排气管，所述圆柱形壳体内部具有厌氧室、缺氧室、好氧室、混合室以及沉淀室，所述厌氧室位于所述圆柱形壳体内部的正中间位置，所述沉淀室位于所述圆柱形壳体内部的外环区域，所述厌氧室的底部设有进水管，所述厌氧室内设有厌氧室隔板出水孔，所述缺氧室位于所述沉淀室与所述厌氧室之间，所述沉淀室内设有沉淀室隔板进水孔，所述沉淀室的底部设有污泥斗，中间位置设有斜管，所述斜管上方设有集水槽，所述集水槽上连接有出水管。
进一步地，所述好氧室的底部设有与外界相连的曝气管。
进一步地，所述缺氧室的两侧边缘处设有导流板。
进一步地，所述污泥斗下方设有污泥管，所述污泥管上连接有剩余污泥排放管，所述污泥管与所述剩余污泥排放管之间设有剩余污泥排放阀。
进一步地，所述污泥管还与所述进水管连接，且两者之间设有回流污泥调节阀。
本发明具有以下有益效果：
所述一体化污水处理装置将所述缺氧室和所述好氧室两个处理单元布置在同一圆柱形壳体内，使得其结构简单紧凑，占地面积小。并且所述圆柱形壳体仅与进水管、出水管及污泥斗连接，不易渗漏，因此所述一体化污水处理装置可采用地埋方式，对地面景观影响也较小。
