申请日2014.04.24
公开(公告)日2014.08.20
IPC分类号C02F1/42; C02F101/16; C02F1/58; C02F1/28
摘要
一种小型污水快速除铵离子设备，涉及一种污水快速除铵离子设备。本实用新型为了解决现有污水处理设备无法对铵离子进行快速有效的去除的问题。本实用新型的反冲洗水泵的一端通过第一管路与反冲洗水箱连接，反冲洗水泵的另一端通过第二管路与设备池体底部连通，曝气泵通过第三管路与设备池体的底部连通，曝气头安装在设备池体内且与第三管路连接，沸石层填充在设备池体内，进水管和反冲洗出水管与设备池体的上部连通，出水管与设备池体的下部连通，沸石层的沸石粒径为1mm-5mm，出水管、进水管、反冲洗出水管、第一管路和第二管路上均安装有阀门。本实用新型用于去除污水中的铵离子。
权利要求书

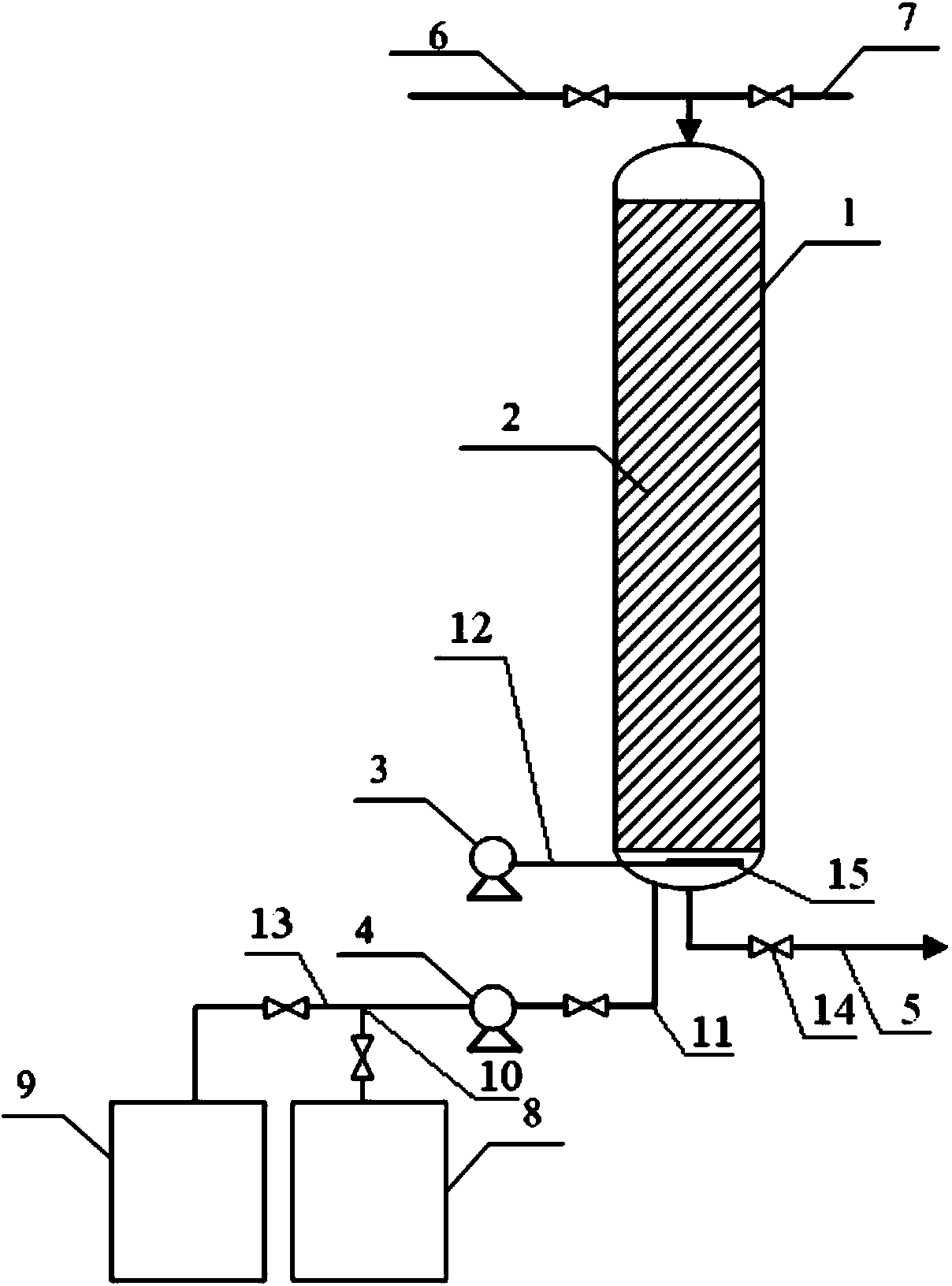

1.一种小型污水快速除铵离子设备，其特征在于：包括设备池体(1)、 沸石层(2)、曝气泵(3)、反冲洗水泵(4)、出水管(5)、进水管(6)、反 冲洗出水管(7)、反冲洗水箱(8)和多个阀门(14);反冲洗水泵(4)的一 端通过第一管路(10)与反冲洗水箱(8)连接，反冲洗水泵(4)的另一端 通过第二管路(11)与设备池体(1)底部连通，所述曝气泵(3)通过第三 管路(12)与设备池体(1)的底部连通，曝气头(15)安装在设备池体(1) 内且与第三管路(12)连接，沸石层(2)填充在设备池体(1)内，进水管 (6)和反冲洗出水管(7)与设备池体(1)的上部连通，出水管(5)与设 备池体(1)的下部连通，所述沸石层(2)的沸石粒径为1mm-5mm，出水 管(5)、进水管(6)、反冲洗出水管(7)、第一管路(10)和第二管路(11) 上均安装有阀门(14)。
2.根据权利要求1所述的一种小型污水快速除铵离子设备，其特征在于： 所述小型污水快速除铵离子设备还包括再生液箱(9)，所述再生液箱(9)通 过第四管路(13)与第一管路(10)连通，第四管路(13)上设置有阀门， 再生液箱(9)内注有再生液，所述再生液为浓盐水再生液，浓盐水再生液的 质量浓度为3%。
3.根据权利要求2所述的一种小型污水快速除铵离子设备，其特征在于： 所述沸石层(2)的高度为2m-3m。
说明书
一种小型污水快速除铵离子设备
技术领域
本实用新型涉及一种污水快速除铵离子设备，具体涉及一种小型污水快 速除铵离子设备，属于污水处理技术领域。
背景技术
随着我国经济高速发展，部分污水直接排放至受纳水体中。这部分污水的 排放不仅污染了环境和水源，更加剧了水质恶化。目前污水中BOD有机污染 物经二级处理后已基本得到有效的控制，但是由铵离子营养物质引起的水体水 华、赤潮等富营养化现象却逐渐加重，严格控制铵离子营养性污染物的排放指 标已成为业界的普遍共识，生活污水脱氨氮技术逐渐成为污水处理的热点问 题。
传统上生物法去除氨氮工艺，普遍存在投资大、占地面积大、难以实现氨 氮完全去除等缺点，寻求一种提高氨氮去除率的新设备势在必行。
实用新型内容
本实用新型为了解决现有污水处理设备无法对铵离子进行快速有效的去 除的问题，进而提供一种小型污水快速除铵离子设备。
本实用新型为了解决上述技术问题所采取的技术方案是：
本实用新型所述一种小型污水快速除铵离子设备包括设备池体、沸石层、 曝气泵、反冲洗水泵、出水管、进水管、反冲洗出水管、反冲洗水箱和多个 阀门;反冲洗水泵的一端通过第一管路与反冲洗水箱连接，反冲洗水泵的另 一端通过第二管路与设备池体底部连通，所述曝气泵通过第三管路与设备池 体的底部连通，曝气头安装在设备池体内且与第三管路连接，沸石层填充在 设备池体内，进水管和反冲洗出水管与设备池体的上部连通，出水管与设备 池体的下部连通，所述沸石层的沸石粒径为1mm-5mm，出水管、进水管、 反冲洗出水管、第一管路和第二管路上均安装有阀门。
曝气泵向设备池体中曝气，提供沸石流化的动力，污水从进水管流入， 在重力作用下流过沸石层，污水中的氨氮通过离子交换作用得以去除，由于 沸石的粒径较小(1mm-5mm)，具有比较大的比表面积，可实现快速吸附去 除铵离子。
优选的：所述一种小型污水快速除铵离子设备还包括再生液箱，所述再 生液箱通过第四管路与第一管路连通，第四管路上设置有阀门，再生液箱内 注有再生液，所述再生液为浓盐水再生液，浓盐水再生液的质量浓度为3%。 沸石再生工艺，采用浓盐水再生液再生工艺，可长期循环使用。具有操作费 用小、占地面积小、处理效率高的优点。
优选的：所述沸石层的高度为2m-3m。
本实用新型与现有技术相比具有以下效果：
本实用新型的小型污水快速除铵离子设备利用沸石进行铵离子去除，沸 石作为一种呈结晶离子型架状结构的多孔铝硅酸盐，对铵离子(NH4+)具有 特殊的离子交换和吸附性能。本实用新型的小型污水快速除铵离子设备采用 沸石作为设备的载体，沸石粒径小，系统处于流化状态，具有离子交换效率 高、出水水质好、氨氮去除率高、占地面积小、运行成本低的优点。沸石对 铵离子具有较高的选择性，利用沸石吸附铵离子技术，推广了沸石在污水处 理领域的应用。
