申请日2014.04.24
公开(公告)日2014.10.15
IPC分类号B08B7/00
摘要
本实用新型涉及一种水处理阴极除污装置，提供了一种可折叠式水处理阴极除污装置，包括由相互连接的顶挡板和边挡板构成的除污空腔，与所述的除污空腔相连通的污垢收集箱，所述的污垢收集箱与所述的除污空腔之间设有活动除污门，所述的污垢收集箱的外侧设有排污门;本实用新型的优点和有益效果在于：清理阴极污垢时，利用阴极本体的柔性，向下压上部的导电底座，将阴极上的污垢挤入污垢收集箱内，阴极除污方便。
权利要求书

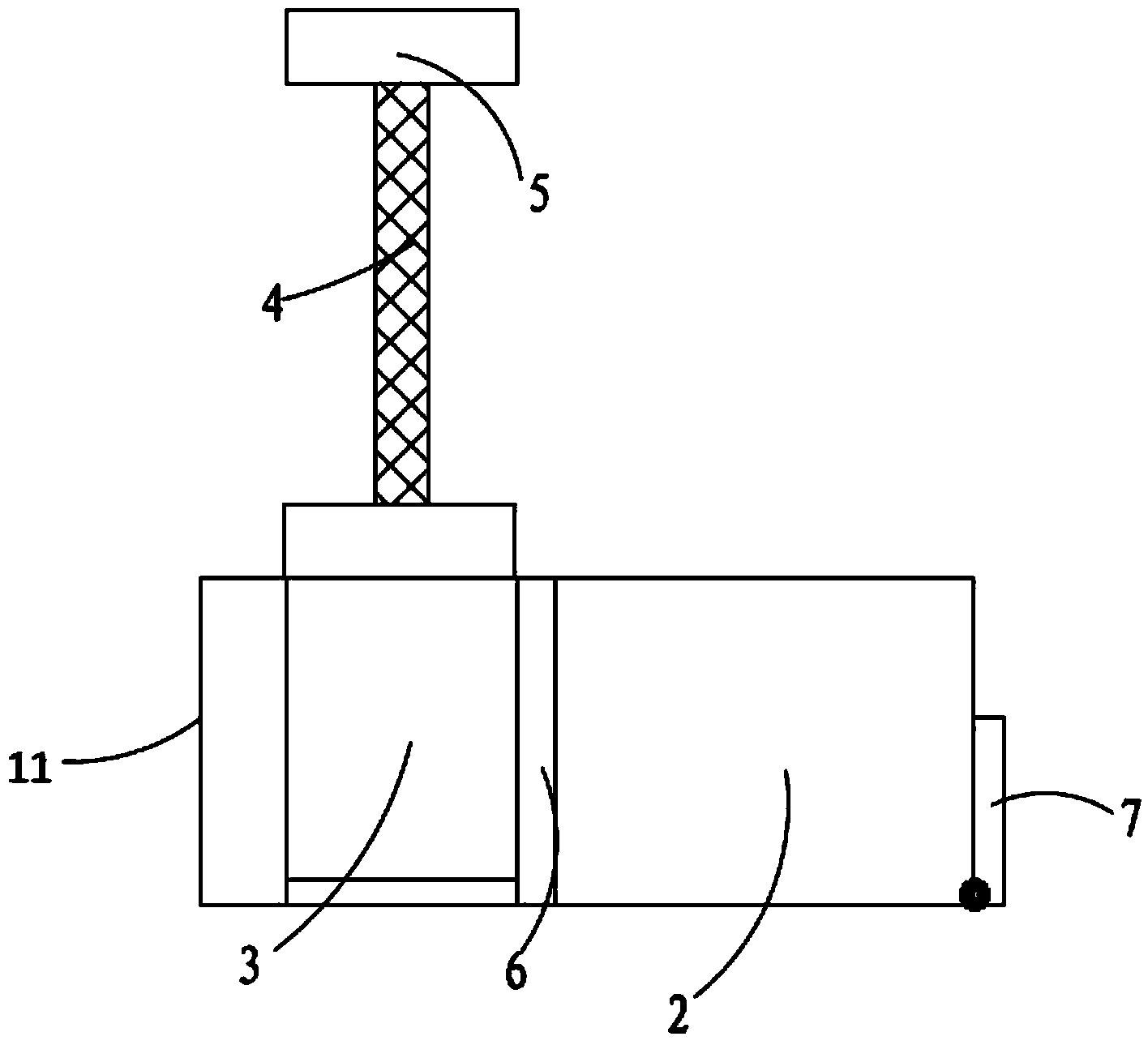

1.可折叠式水处理阴极除污装置，其特征在于，包括由相互连接的顶挡板(11)和边挡板(12)构成的除污空腔(3)，与所述的除污空腔相连通的污垢收集箱，所述的污垢收集箱与所述的除污空腔之间设有活动除污门(6)，所述的污垢收集箱(2)的外侧设有排污门(7)。
2.根据权利要求1所述的可折叠式水处理阴极除污装置，其特征在于，所述的活动除污门(6)与驱动机构相连接。
3.根据权利要求1或2所述的可折叠式水处理阴极除污装置，其特征在于，所述的排污门的上端与所述的污垢收集箱相铰接。
4.根据权利要求3所述的可折叠式水处理阴极除污装置，其特征在于，所述的排污门的下端与所述的污垢收集箱之间设置有锁定机构。
说明书
可折叠式水处理阴极除污装置
技术领域
本实用新型涉及一种水处理阴极除污装置。
背景技术
电化学处理污水过程中，阴极表面会吸附金属离子并生成絮状物质，如不及时除去，絮状物质会形成逐渐加厚并硬化，导致后期无法轻易剥离，然而目前阴极均由网板制成，其刚性较强，清理时需要将其他部件进行拆卸后才能清洗，除污较不方便。
实用新型内容
本实用新型的目的在于提供一种可折叠式水处理阴极除污装置，以克服现有技术中存在的缺陷。
所述的可折叠式水处理阴极除污装置，包括由相互连接的顶挡板和边挡板构成的除污空腔，与所述的除污空腔相连通的污垢收集箱，所述的污垢收集箱与所述的除污空腔之间设有活动除污门，所述的污垢收集箱的外侧设有排污门;
本实用新型的优点和有益效果在于：清理阴极污垢时，利用阴极本体的柔性，向下压上部的导电底座，将阴极上的污垢挤入污垢收集箱内，阴极除污方便。
