申请日2014.01.20
公开(公告)日2014.07.30
IPC分类号C02F11/12; C02F3/28
摘要

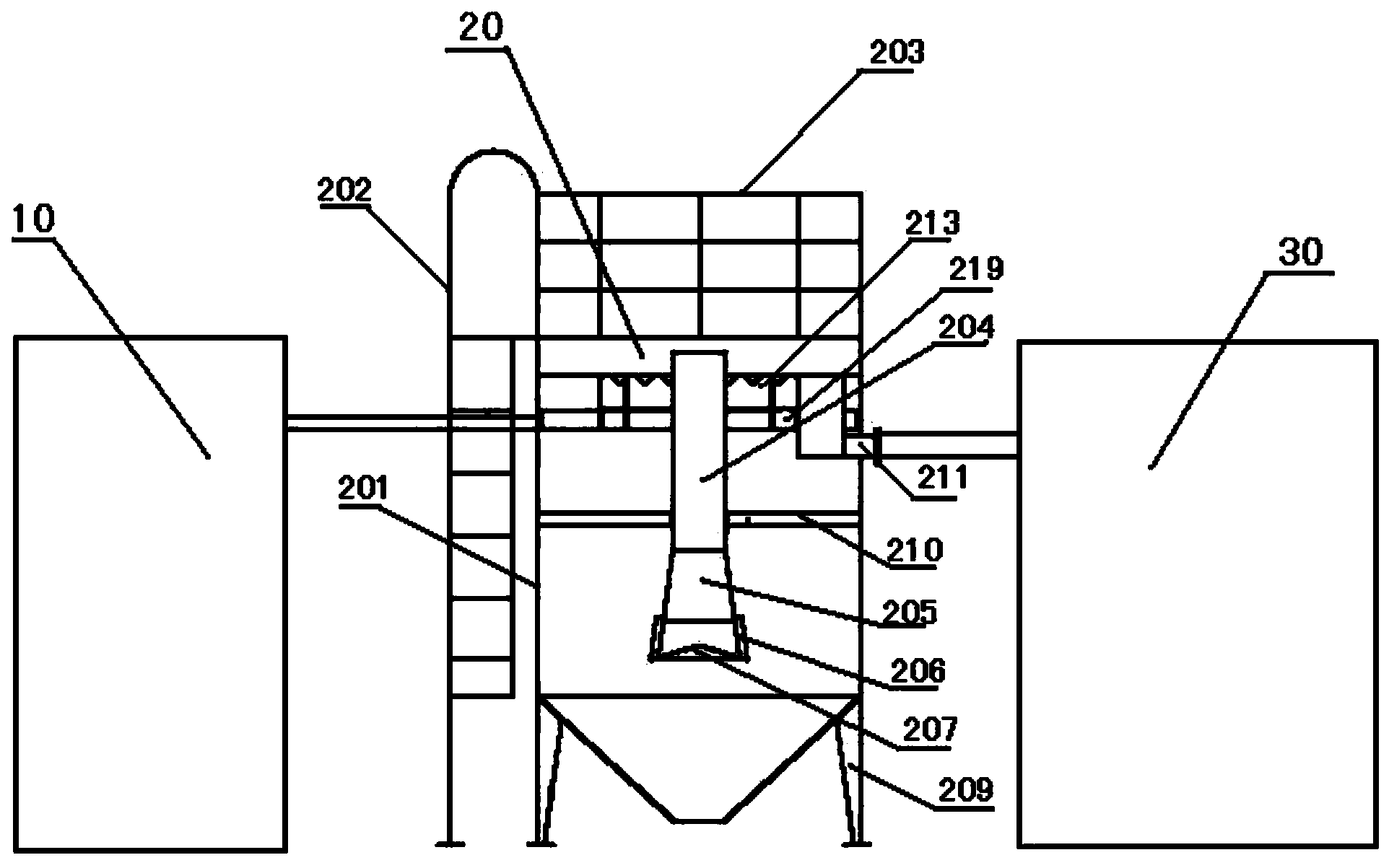

本实用新型提供了一种厌氧污水预处理系统，该系统由厌氧池、调节池和污泥沉淀罐组成，所述污泥沉淀罐安装于厌氧池和调节池之间，所述污泥沉淀罐包括罐体，该罐体包括圆筒形的上半部和倒锥形的下半部，所述罐体的侧面设有直爬梯，所述罐体内设置有上窄下宽的喇叭状沉淀管，该沉淀管的上端与进水管相连通，所述沉淀管下方通过沿圆周均布的钢条连接有伞状反射板，所述罐体内靠近顶部还设有集水区，所述罐体的下端设有污泥排放管，所述罐体下方还设有均匀分布的多个支腿。本实用新型的厌氧污水预处理系统能够保证厌氧池的污泥含量稳定性，减少污泥的损耗，大大节约了污水处理成本，同时确保污水的处理符合环保标准。
权利要求书
1.一种厌氧污水预处理系统，该系统由厌氧池、调节池和污泥沉淀罐组成，所述污泥沉 淀罐安装于厌氧池和调节池之间，所述污泥沉淀罐包括罐体，该罐体包括圆筒形的上半部和 倒锥形的下半部，所述罐体的侧面设有直爬梯，该直爬梯一端连接至罐体顶部，另一端连接 至地面，所述罐体内设置有上窄下宽的喇叭状沉淀管，所述沉淀管通过固定件悬空固定于所 述罐体的中间，该沉淀管的上端与进水管相连通，所述沉淀管下方通过沿圆周均布的钢条连 接有伞状反射板，所述罐体内靠近顶部还设有集水区，所述集水区包括出水堰支撑件和设于 所述出水堰支撑件上的出水堰，所述出水堰包括锯齿形三角堰板和出水口，所述出水口与所 述罐体的出水管相连，所述沉淀管的最顶端高于所述堰板的上沿，所述罐体的下端设有污泥 排放管，所述罐体下方还设有均匀分布的多个支腿。
2.根据权利要求1所述的厌氧污水预处理系统，其特征在于：所述出水管和所述进水管 的延伸方向相互垂直。
3.根据权利要求1所述的厌氧污水预处理系统，其特征在于：所述支腿为四至六个。
4.根据权利要求1所述的厌氧污水预处理系统，其特征在于：所述罐体顶部还装有安全 护栏。
5.根据权利要求1所述的厌氧污水预处理系统，其特征在于：所述罐体的内壁设有向下 倾斜的挡板。
6.根据权利要求5所述的厌氧污水预处理系统，其特征在于：所述挡板沿所述罐体的内 壁圆周分布。
7.根据权利要求5所述的厌氧污水预处理系统，其特征在于：所述罐体的内壁设有多层 垂直分布的向下倾斜的挡板。
8.根据权利要求1所述的厌氧污水预处理系统，其特征在于：所述罐体内还设有填料层， 该填料层位于所述集水区与所述沉淀管下端的喇叭状开口之间。
说明书
一种厌氧污水预处理系统
技术领域
本实用新型属于环保工程领域，具体涉及一种厌氧污水预处理系统。
背景技术
在化工生产中，往往会产生大量的污水，这些污水含有大量的有机物或其他有毒物质， 需要对其进行有效处理，使其达到规定的排放标准。
厌氧污水处理法是在厌氧处理过程中，废水中的有机物经大量微生物的共同作用，被最 终转化为甲烷、二氧化碳、水、硫化氢和氨等。在此过程中，不同微生物的代谢过程相互影 响，相互制约，形成了复杂的生态系统。微生物在污水处理中必不可少，污泥是厌氧池微生 物生存的温床。污泥是指用物理法、化学法、物理化学法和生物法等处理废水时产生的沉淀 物、颗粒物和漂浮物。污泥一般指介于液体和固体之间的浓稠物，可以用泵输送，但它很难 通过沉降进行固液分离。
然而现有技术中，经厌氧池处理后的污水直接排放到调节池里，这使得部分污泥跟随着 污水排放到调节池里，而且流失量很大，据统计约2个月时间厌氧池的污泥损耗掉1/6，因此 为保证厌氧池的正常工作，需要2个月对厌氧池污泥进行补充，大大地提高了污水处理成本， 同时影响了污水的后期处理效果。
实用新型内容
本实用新型的目的是针对以上需要解决的技术问题，提供一种能够使污泥含量稳定，减 少污泥损耗，从而节约污水处理成本的厌氧污水处理系统。
为达到以上技术目的，本实用新型提供了一种厌氧污水处理系统，该系统由厌氧池、调 节池和污泥沉淀罐组成，所述污泥沉淀罐安装于厌氧池和调节池之间，所述污泥沉淀罐包括 罐体，该罐体包括圆筒形的上半部和倒锥形的下半部，所述罐体的侧面设有直爬梯，该直爬 梯一端连接至罐体顶部，另一端连接至地面，所述罐体内设置有上窄下宽的喇叭状沉淀管， 所述沉淀管通过固定件悬空固定于所述罐体的中间，该沉淀管的上端与进水管相连通，所述 沉淀管下方通过沿圆周均布的钢条连接有伞状反射板，所述罐体内靠近顶部还设有集水区， 所述集水区包括出水堰支撑件和设于所述出水堰支撑件上的出水堰，所述出水堰包括锯齿形 三角堰板和出水口，所述出水口与所述罐体的出水管相连，所述沉淀管的最顶端高于所述堰 板的上沿，所述罐体的下端设有污泥排放管，所述罐体下方还设有均匀分布的多个支腿。
根据本实用新型所述的厌氧污水预处理系统，所述出水管和所述进水管的延伸方向相互 垂直。
根据本实用新型所述的厌氧污水预处理系统，所述支腿为四至六个。
根据本实用新型所述的厌氧污水预处理系统，所述罐体顶部还装有安全护栏。
根据本实用新型所述的厌氧污水预处理系统，所述罐体的内壁设有向下倾斜的挡板。
根据本实用新型所述的厌氧污水预处理系统，所述挡板沿所述罐体的内壁圆周分布。
根据本实用新型所述的厌氧污水预处理系统，所述罐体的内壁设有多层垂直分布的向下 倾斜的挡板。
根据本实用新型所述的厌氧污水预处理系统，所述罐体内还设有填料层，该填料层位于 所述集水区与所述沉淀管下端的喇叭状开口之间。
与现有技术相比，本实用新型在厌氧池和调节池之间安装污泥沉淀罐，从厌氧池出来的 污水经过污泥沉淀罐沉淀之后，再排到调节池进入下一步处理，而沉淀下来的污泥经过污泥 泵反抽至厌氧池，可循环利用。这样改造的效果是保证厌氧池的污泥含量稳定性，减少了污 泥的损耗，大大节约了污水处理成本，同时确保了污水的处理符合环保标准。
