申请日2014.04.23
公开(公告)日2014.08.13
IPC分类号A01K63/04
摘要
本实用新型公开了一种废水利用装置、鱼缸及具有这种鱼缸的净水器，包括净水器主体，与净水器主体连接的鱼缸，以及与鱼缸相通的废水利用装置，还包括超滤膜、三通接头和逆止阀;本实用新型的有益效果：利用净水器工作过程中产生的废水，同时结合鱼缸养鱼，一方面能充分利用水资源，另一方面也比较美观，逆止阀与水龙头的应用，可以保证鱼缸的正常使用及水的正常排出，另外鱼缸与净水器的组合方式灵活，鱼缸可以固定于净水器上，也可以放置于其他位置。
权利要求书

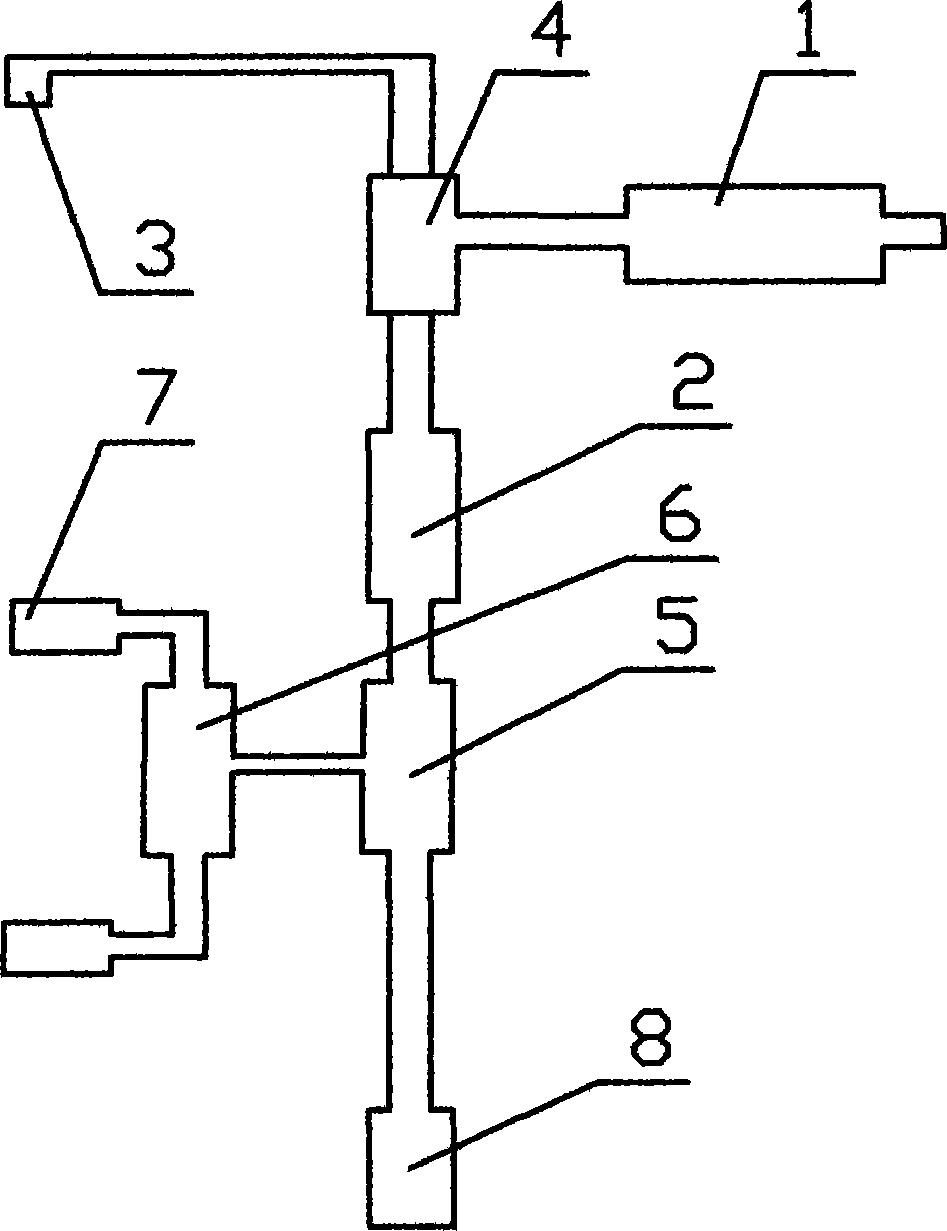

1.一种废水利用装置，包括水龙头、直通接头，所述的水龙头设置 于鱼缸的上方，所述的直通接头为两个，直通接头固定于鱼缸缸体竖 直方向上，且直通接头与鱼缸相通，其特征在于：还包括超滤膜、三 通接头和逆止阀，所述的超滤膜的排水端与一号三通接头相通，一号 三通接头的一端与水龙头相通，一号三通接头的另一端与逆止阀的进 水端相通，逆止阀的出水端连接有二号三通接头，二号三通接头上连 接有三号三通接头和排水管，三号三通接头与两个直通接头相通。
2.一种鱼缸，包括鱼缸缸体、设于鱼缸缸体内壁的限制水位装置， 其特征在于：包括如权利要求1所述的废水利用装置，所述的限制水 位装置为柱形体结构，限制水位装置内侧与两个直通接头相通，限制 水位装置上端设有空气对流孔，限制水位装置侧面设有溢水孔。
3.如权利要求2所述的鱼缸，其特征在于：所述的限制水位装置的 下端位于两个直通接头中下方的直通接头下侧，限制水位装置的上端 位于两个直通接头中上方的直通接头上侧，且限制水位装置的上端位 于鱼缸的开口下侧。
4.一种净水器，包括净水器主体、设于净水器主体上的废水排放管， 其特征在于：包括如权利要求2-3任意一项所述的鱼缸，所述的废水 排放管与超滤膜的进水端相通。
5.如权利要求4所述的一种净水器，其特征在于：所述的净水器为 反渗透净水器。
说明书
废水利用装置、鱼缸及具有该鱼缸的净水器
技术领域
本实用新型涉及净水器废水利用领域，特别涉及一种废水利用 装置、鱼缸及具有该鱼缸的净水器。
背景技术
净水器在净水过程中会产生废水，而目前市面上的净水器，都是 直接将废水排入管道，没有充分利用水资源，在水资源相当紧张的今 天，造成一定的浪费，而鱼缸需要一定水，反渗透净水器工作中产生 的废水，已经经过过滤，水质适合鱼类生存，在此可以将净水器的废 水充分利用起来。
实用新型内容
本实用新型所要解决的技术问题是针对现有技术的不足，提供一 种废水利用装置。
为了实现上述目的，本实用新型所采取的措施：
一种废水利用装置，包括水龙头、直通接头，所述的水龙头设置 于鱼缸的上方，所述的直通接头为两个，直通接头固定于鱼缸缸体竖 直方向上，且直通接头与鱼缸相通，还包括超滤膜、三通接头和逆止 阀，所述的超滤膜的排水端与一号三通接头相通，一号三通接头的一 端与水龙头相通，一号三通接头的另一端与逆止阀的进水端相通，逆 止阀的出水端连接有二号三通接头，二号三通接头上连接有三号三通 接头和排水管，三号三通接头与两个直通接头相通。
一种鱼缸，包括鱼缸缸体、设于鱼缸缸体内壁的限制水位装置， 包括如权利要求1所述的废水利用装置，所述的限制水位装置为柱形 体结构，限制水位装置内侧与两个直通接头相通，限制水位装置上端 设有空气对流孔，限制水位装置侧面设有溢水孔。
所述的限制水位装置的下端位于两个直通接头中下方的直通接 头下侧，限制水位装置的上端位于两个直通接头中上方的直通接头上 侧，且限制水位装置的上端位于鱼缸的开口下侧。
一种净水器，包括净水器主体、设于净水器主体上的废水排放管， 包括如权利要求2-3任意一项所述的鱼缸，所述的废水排放管与超滤 膜的进水端相通。
所述的净水器为反渗透净水器。
本实用新型的有益效果：利用净水器工作过程中产生的废水，同 时结合鱼缸养鱼，一方面能充分利用水资源，另一方面也比较美观， 逆止阀与水龙头的应用，可以保证鱼缸的正常使用及水的正常排出， 另外鱼缸与净水器的组合方式灵活，鱼缸可以固定于净水器上，也可 以放置于其他位置。
