申请日2014.01.16
公开(公告)日2014.08.20
IPC分类号E03C1/122; E03C1/12
摘要

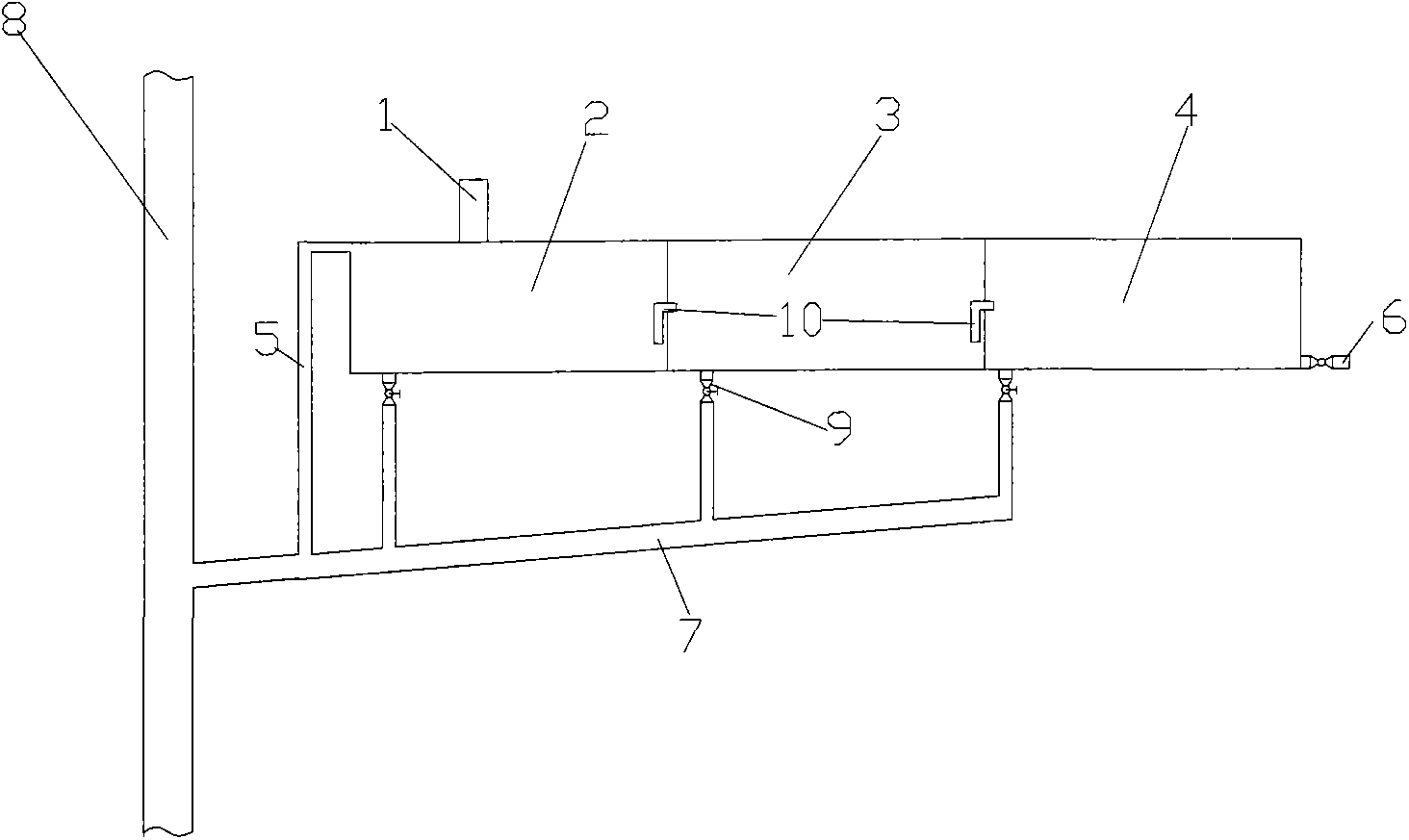

一种冲洗废水二次利用装置，由进水管、初沉箱、二沉箱、集水箱、溢流管、回用管、排水管、污水管、排水阀、连通管组成;所述初沉箱顶面与所述进水管下端连接，其底面通过排水阀与所述排水管连接;所述二沉箱一侧通过连通管与所述初沉箱相接，另一侧通过连通管与所述集水箱相接，其底面通过排水阀与所述排水管连接;所述集水箱底面通过排水阀与所述排水管连接，其侧下角与所述回用管连接;所述溢流管上端与所述初沉箱上端连接;其下端与所述排水管连接;所述排水管下端与所述污水管连接。本实用新型结构简单、使用方便、节水效果明显。
权利要求书
1.一种冲洗废水二次利用装置，由进水管、初沉箱、二沉箱、集水箱、 溢流管、回用管、排水管、污水管、排水阀、连通管组成;其特征在于：
所述初沉箱顶面与所述进水管下端连接，其底面通过排水阀与所述排水管 连接;
所述二沉箱一侧通过连通管与所述初沉箱相接，另一侧通过连通管与所述 集水箱相接，其底面通过排水阀与所述排水管连接;
所述集水箱底面通过排水阀与所述排水管连接，其侧下角与所述回用管连 接;
所述溢流管上端与所述初沉箱上端连接;其下端与所述排水管连接;
所述排水管下端与所述污水管连接。
说明书
一种冲洗废水二次利用装置
技术领域
本实用新型涉及一种排水装置，具体涉及一种冲洗废水二次利用装置。
背景技术
在很多工厂、学校集体宿舍中，生活用水量大而且容易造成浪费，在水资 源逐渐缺乏的今天。我们应该树立节水环保，提倡一水多用。珍惜水资源，共 建和谐家园，共同维护生活环境已经成为了社会的共识，市场上充斥着形形色 色的废水回用装置，这些装置往往设计复杂，使用成本高，面对中国经济的发 展现状，设计一种成本较低、使用维护方便的废水再次利用装置是很必要的。
实用新型内容
鉴于现有技术中，缺乏低成本的冲洗废水二次回用设备的问题。本实用新 型的目的在于提供一种冲洗废水二次利用装置。
为了达到上述目的，本实用新型所采取的技术方案如下：一种冲洗废水二 次利用装置，由进水管、初沉箱、二沉箱、集水箱、溢流管、回用管、排水管、 污水管、排水阀、连通管组成;所述初沉箱顶面与所述进水管下端连接，其底 面通过排水阀与所述排水管连接;所述二沉箱一侧通过连通管与所述初沉箱相 接，另一侧通过连通管与所述集水箱相接，其底面通过排水阀与所述排水管连 接;所述集水箱底面通过排水阀与所述排水管连接，其侧下角与所述回用管连 接;所述溢流管上端与所述初沉箱上端连接;其下端与所述排水管连接;所述 排水管下端与所述污水管连接。
与现有技术相比，本实用新型的有益效果在于：结构简单、使用方便、节 水效果明显。
