申请日2014.01.15
公开(公告)日2014.06.25
IPC分类号C02F9/12
摘要
本实用新型公开了一种新型全自动全程水处理器，包括罐体、进水口、出水口、排污口、电动刷式清洗装置和排污电动阀，所述出水口和进水口设在罐体的两侧，所述排污电动阀安装在罐体的底部，其中，所述罐体的内部设有筒式精密过滤部件以及至少一个高频电磁发生器。本实用新型提供的新型全自动全程水处理器，通过在罐体的内部设置筒式精密过滤部件以及高频电磁发生器，有效去除杂质、降低浊度、阻垢缓蚀、杀菌灭藻等功效，提高了水处理设备的综合处理率。
权利要求书

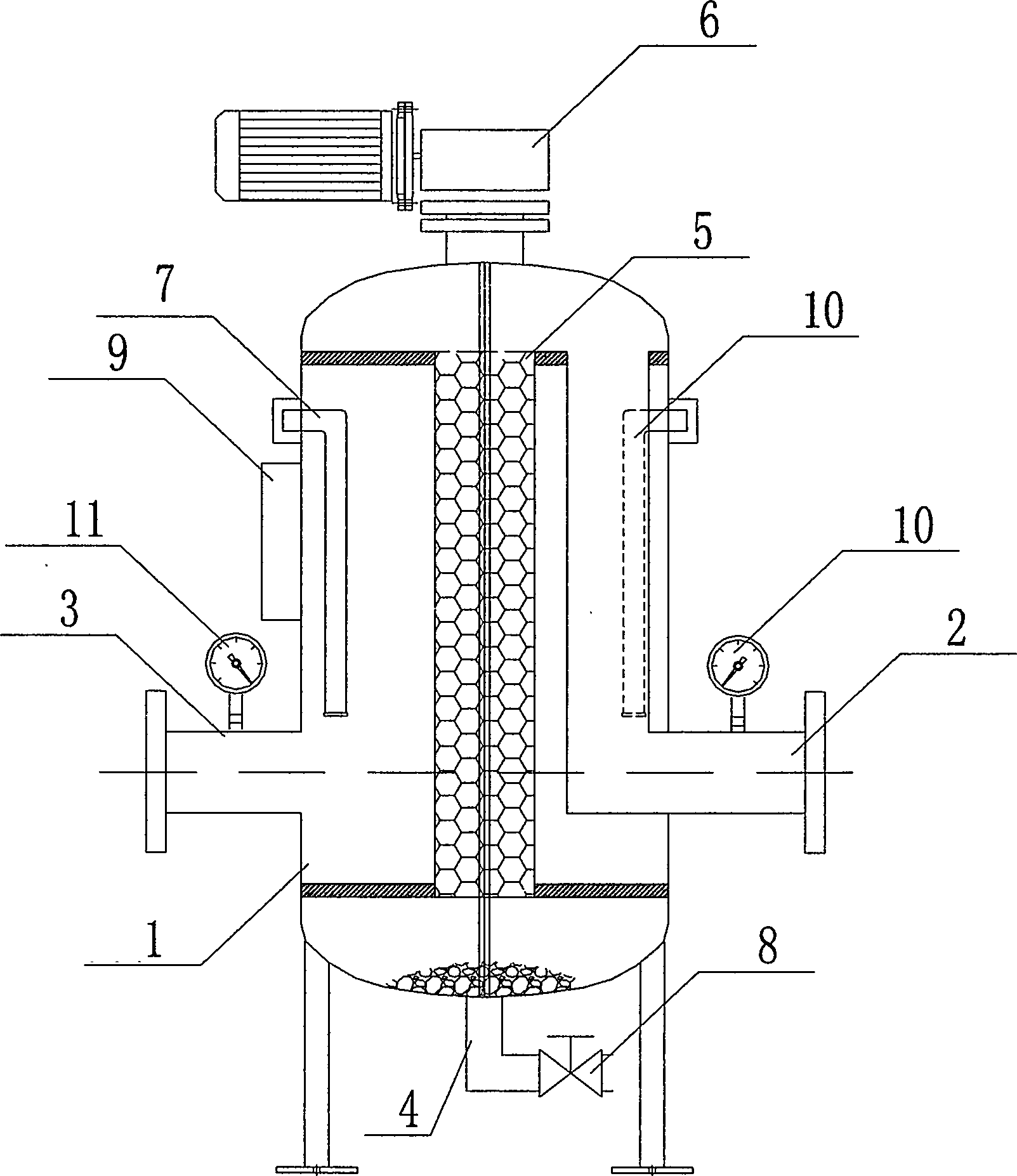

1.一种新型全自动全程水处理器，包括罐体(1)、进水口(2)、出水口(3)、 排污口(4)、电动刷式清洗装置(6)和排污电动阀(8)，所述出水口(2)和进水 口(3)设在罐体(1)的两侧，所述排污电动阀(8)安装在罐体(1)的底部，其 特征在于，所述罐体(1)的内部设有筒式精密过滤部件(5)以及至少一个高频电 磁发生器(7)。
2.如权利要求1所述的新型全自动全程水处理器，其特征在于，所述高频电 磁发生器(7)的数目为4个，分别设置于所述罐体(1)的内部靠上两侧。
3.如权利要求1或2所述的新型全自动全程水处理器，其特征在于，所述罐 体(1)的外部设有PLC控制箱(9)，所述进水口(2)处设有进水口压力传感器(10)， 所述出水口(3)处设有出水口压力传感器(11)，所述PLC控制箱(9)的输入端和 进水口压力传感器(10)、出水口压力传感器(11)相连，输出端和排污电动阀(8) 相连。
说明书
新型全自动全程水处理器
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种新型全自动全程水处理器。
背景技术
在冷却循环水、采暖循环水、生活用水和工业用水等水处理系统中，为了对系 统水质存在的问题进行处理，根据水质的具体问题分别采用化学处理或物理处理法 对系统进行缓蚀、防垢、灭菌、灭藻、控制水质等问题进行处理。目前较为先进的 为物理处理法，通过电磁场和高频发射器对系统中的水质进行物理场的综合处理， 以达到阻垢缓蚀、灭菌、过滤杂质的目的。但是，现行的水处理设备的综合处理较 差，其配套设备较多，操作繁琐，投资也较大，效果不明显。另外，在水处理设备 运行一段时间后需要对沉积的杂质和污垢进行清理，以达到水处理设备长期、稳定 运行的目的。再有，现有的水处理设备多为手动或半自动化操作，使水处理设备的 操作和维护工作量增大，浪费大量水资源和人力资源。
实用新型内容
本实用新型所要解决的技术问题是提供一种新型全自动全程水处理器，有效去 除杂质、降低浊度、阻垢缓蚀、杀菌灭藻等功效，提高了水处理设备的综合处理率。
本实用新型为解决上述技术问题而采用的技术方案是提供一种新型全自动全 程水处理器，包括罐体、进水口、出水口、排污口、电动刷式清洗装置和排污电动 阀，所述出水口和进水口设在罐体的两侧，所述排污电动阀安装在罐体的底部，其 中，所述罐体的内部设有筒式精密过滤部件以及至少一个高频电磁发生器。
上述的新型全自动全程水处理器，其中，所述高频电磁发生器的数目为4个， 分别设置于所述罐体的内部靠上两侧。
上述的新型全自动全程水处理器，其中，所述罐体的外部设有PLC控制箱，所 述进水口处设有进水口压力传感器，所述出水口处设有出水口压力传感器，所述 PLC控制箱的输入端和进水口压力传感器、出水口压力传感器相连，输出端和排污 电动阀相连。
本实用新型对比现有技术有如下的有益效果：本实用新型提供的新型全自动全 程水处理器，通过在罐体的内部设置筒式精密过滤部件以及高频电磁发生器，有效 去除杂质、降低浊度、阻垢缓蚀、杀菌灭藻等功效，提高了水处理设备的综合处理 率。此外，本实用新型进一步通过装配压力传感器和PLC控制箱连接，可将检测到 的数据与设定的数据相比较，做出排污的选择，实现无人监管的自动控制，提高了 自动化水平。
