申请日2010.06.22
公开(公告)日2011.01.12
IPC分类号C02F3/34; C02F9/14
摘要
本发明提供一种生活废水高度净化处理循环系统及方法，不使用化学试剂(絮凝剂)就能安全且廉价地把生活废水高度净化到适合饮用的程度，反复再利用。所述生活废水高度净化处理循环系统包括：复合有效微生物群培养槽，存储并培养复合有效微生物群;处理水量调节槽，调节流入高度曝气槽的复合有效微生物群的量;高度曝气槽，对从处理水量调节槽流入的污水中的污浊物进行吸附分解处理;串联配置的第一分离沉淀槽和第二分离沉淀槽，把用高度曝气槽处理后的污水分离成固相和液相;污泥存储槽，回收并存储在第一分离沉淀槽和第二分离沉淀槽中沉淀的污泥;及杀菌器，对用作为最末尾的分离沉淀槽的第二分离沉淀槽分离后的作为液相的净化水进行杀菌处理。

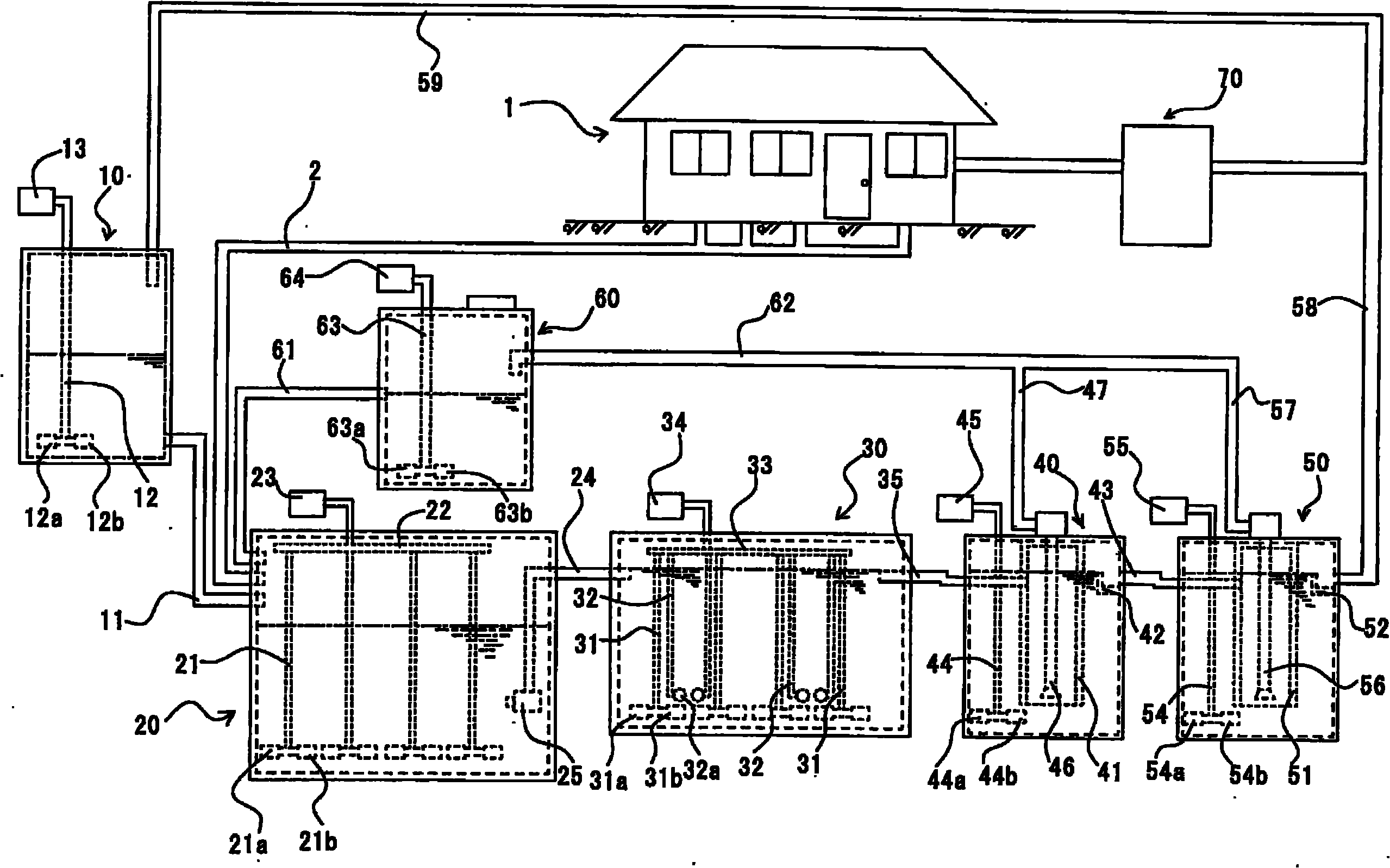

摘要附图
权利要求书
1.一种生活废水高度净化处理循环系统，其特征在于包括：
复合有效微生物群培养槽，存储并培养复合有效微生物群，该复合有效微生物群由以乳酸菌、酵母和光合细菌为主的有用微生物共生体与油分解微生物构成;
处理水量调节槽，把生活废水、复合有效微生物群培养槽中的复合有效微生物群和污泥存储槽中的污泥混合并进行曝气，使复合有效微生物群增殖，并且调节流入高度曝气槽中的复合有效微生物群的量;
高度曝气槽，通过在槽内中央部位把接触材料配置成悬浮状态，并且使曝气管和反洗管成90度的角度进行设置，从所述曝气管和所述反洗管同时排出空气进行曝气，使从所述处理水量调节槽流入的复合有效微生物群之间相互碰撞，对污水中的污浊物进行吸附分解处理;
串联配置的多个分离沉淀槽，其把用所述高度曝气槽处理后的污水分离成固相和液相;
污泥存储槽，回收并存储沉淀在多个所述分离沉淀槽中的污泥;以及
杀菌器，对用最末尾的分离沉淀槽分离后的作为液相的净化水进行杀菌处理。
2.一种生活废水高度净化处理循环系统，其特征在于包括：
权利要求1所述的复合有效微生物群培养槽、处理水量调节槽、高度曝气槽、串联配置的多个分离沉淀槽以及污泥存储槽;
沉淀蓄水槽，通过对用最末尾的分离沉淀槽分离后的作为液相的净化水进行曝气来分离有机物;以及
杀菌器，对用所述沉淀蓄水槽处理后的净化水进行杀菌处理。
3.一种生活废水高度净化处理循环系统，其特征在于包括：
权利要求1所述的复合有效微生物群培养槽、处理水量调节槽、高度曝气槽、串联配置的多个分离沉淀槽以及污泥存储槽;
第一蓄水槽，存储用最末尾的分离沉淀槽分离后的作为液相的净化水;
沉淀蓄水槽，通过对从所述第一蓄水槽流入的净化水进行曝气来分离有机物;
第二蓄水槽，存储用所述沉淀蓄水槽分离处理后的净化水;以及
杀菌器，对所述第二蓄水槽的净化水进行杀菌处理。
4.一种生活废水高度净化处理循环方法，其特征在于，把生活废水利用权利要求1至权利要求3中的任一项所述的生活废水高度净化处理循环系统进行处理，作为生活用水再利用，再把再利用后产生的生活废水利用相同的权利要求1至权利要求3中的任一项所述的生活废水高度净化处理循环系统进行处理净化，作为生活用水反复再利用。
说明书
生活废水高度净化处理循环系统及方法
技术领域
本发明涉及能够反复进行把生活废水高度净化处理成可以饮用程度的水，对该水再利用后，对再利用后产生的生活废水再进行高度净化处理后再利用的生活废水高度净化处理循环系统以及利用其的生活废水高度净化处理循环方法。
背景技术
以往，作为利用细菌等有效微生物对废水进行净化处理的装置以及方法提出了一种废水处理装置和水处理方法，以产业废水和工业废水为对象，设置有臭氧收集提供装置、臭氧反应沉淀槽、过滤装置和紫外线照射装置(专利文献1)。此外，作为对在洗手间使用后的废水、地面排水和来自马桶的生活废水进行净化的装置以及方法提出了一种废水处理再利用装置以及方法，利用有效微生物着床用网状结构体和远红外线放射陶瓷层，通过使有效微生物群充分活动来对水进行净化，可以对净化后的净水进行再利用(专利文献2)。此外，作为设有调节槽、反应槽、分离浓缩槽以及培养槽的净化有机废水系统，提出了一种对含有水分的垃圾进行处理的方法(专利文献3)。此外，作为对生活废水进行净化处理、反复再利用的设备，提出了一种循环型给排水设备(专利文献4)。
专利文献1：日本专利公开公报特开平9-174093号。
专利文献2：日本专利公开公报特开平9-10784号。
专利文献3：日本专利公开公报特开2004-154712号。
专利文献4：日本专利公开公报特开2003-211174号。
发明内容
可是，专利文献1提出的废水处理装置和水处理方法，由于在废水净化中主要使用臭氧，所以装置规模大而且昂贵，此外还存在装置维护频繁的问题。此外专利文献2提出的废水处理再利用装置以及方法虽然是净化生活废水，但存在的问题是只不过停留在净化成可以作为马桶用或洗涤用来进行再利用的程度，而不是把生活废水高度净化到适合饮用程度的装置和方法。此外，专利文献3提出的对含有水分的垃圾进行处理的方法，由于作为微生物使用土壤细菌，所以存在难以稳定地获得具有一定效果的细菌的问题，此外该专利文献3记载的在调节槽中的曝气只不过是以防止腐败、沉淀为目的的曝气，该曝气的程度弱，土壤细菌的增殖效果极低，利用曝气产生的污泥也是少量的，因此利用土壤细菌对废水的净化程度只不过停留在使废水无臭化的程度，存在不能高度净化到适合饮用程度的问题。此外，该专利文献3记载的在反应槽中的曝气由于是利用一般的曝气管进行的曝气，所以净化的程度弱，与上述相同，存在不能高度净化到适合饮用程度的问题。另一方面，专利文献4所提出的循环型给排水设备的净水装置主体由微生物处理槽和由二氧化硅催化剂、碳催化剂及材料催化剂(マテリアル触媒)等矿物催化剂层叠构成的矿物处理槽构成，在微生物处理槽中利用槽内的微生物对预先注入用于诱导发酵的酶液的被处理水进行生物处理，所述酶液由从水;由松树、竹子、无花果树、桃树及柿子树等的叶子提取的提取液;豆腐渣及糖蜜构成的原液提取的酶构成，进行完上述生物处理后，在所述矿物处理槽中，使由生物处理生成的固定氮、生理活性物质及蛋白质结晶消失，专利文献4所提出循环型给排水设备存在必须进行上述那样极其复杂的处理的问题，此外还存在为了进行这些处理造成净化装置复杂且高价的问题。
本发明要解决的问题是提供一种生活废水高度净化处理循环系统以及利用其的生活废水高度净化处理循环方法，不使用规模大的臭氧收集提供装置和复杂的净化装置，就可以反复进行把生活废水高度净化到适合饮用的程度，把净化后的水重新作为生活用水来再利用，并且把该再利用后产生的废水再利用本发明进行高度净化后进行再利用。
方案一所述的发明提供一种生活废水高度净化处理循环系统，其特征在于包括：复合有效微生物群培养槽，存储并培养复合有效微生物群，该复合有效微生物群由以乳酸菌、酵母和光合细菌为主的有用微生物共生体与油分解微生物构成;处理水量调节槽，把生活废水、复合有效微生物群培养槽中的复合有效微生物群和污泥存储槽中的污泥混合并进行曝气，使复合有效微生物群增殖，并且调节流入高度曝气槽中的复合有效微生物群的量;高度曝气槽，通过在槽内中央部位把接触材料配置成悬浮(浮遊)状态，并且使曝气管和反洗管成90度的角度进行设置，从所述曝气管和所述反洗管同时排出空气进行曝气，使从所述处理水量调节槽流入的复合有效微生物群之间相互碰撞，对污水中的污浊物进行吸附分解处理;串联配置的多个分离沉淀槽，把用所述高度曝气槽处理后的污水分离成固相和液相;污泥存储槽，回收并存储沉淀在多个所述分离沉淀槽中的污泥;以及杀菌器，对用最末尾的分离沉淀槽分离后的作为液相的净化水进行杀菌处理。
方案二所述的发明提供一种生活废水高度净化处理循环系统，其特征在于包括：方案一所述的复合有效微生物群培养槽、处理水量调节槽、高度曝气槽、串联配置的多个分离沉淀槽以及污泥存储槽;沉淀蓄水槽，通过对用最末尾的分离沉淀槽分离后的作为液相的净化水进行曝气来分离有机物;以及杀菌器，对用所述沉淀蓄水槽处理后的净化水进行杀菌处理。
方案三所述的发明提供一种生活废水高度净化处理循环系统，其特征在于包括：方案一所述的复合有效微生物群培养槽、处理水量调节槽、高度曝气槽、串联配置的多个分离沉淀槽以及污泥存储槽;第一蓄水槽，存储用最末尾的分离沉淀槽分离后的作为液相的净化水;沉淀蓄水槽，通过对从所述第一蓄水槽流入的净化水进行曝气来分离有机物;第二蓄水槽，存储用所述沉淀蓄水槽分离处理后的净化水;以及杀菌器，对所述第二蓄水槽的净化水进行杀菌处理。
方案四所述的发明提供一种生活废水高度净化处理循环方法，其特征在于，把生活废水利用方案一至方案三中的任一项所述的生活废水高度净化处理循环系统进行处理，作为生活用水再利用，再把再利用后产生的生活废水利用相同的方案一至方案三中的任一项所述的生活废水高度净化处理循环系统进行处理净化，作为生活用水反复再利用。
本发明不使用臭氧收集提供装置那样的规模大的装置和复杂的净化装置，培养并使用通常可以稳定得到的具有稳定质量的复合有效微生物群，所以具有非常廉价的效果。此外由于在把污水分离成固相和液相时，完全不使用硫酸铝等化学试剂(絮凝剂)，所以具有可以把生活废水净化处理到适合安全饮用程度的效果。此外，净化后的水再作为生活用水使用后变成生活废水，但可以把该生活废水用本发明反复进行高度净化，作为生活用水使用。本发明尤其具有以下特征，即：在高度曝气槽进行曝气之前，通过在处理水量调节槽进行曝气使复合有效微生物群增殖，然后在高度曝气槽中通过从曝气管和反洗管同时排出空气，与以往仅用曝气管进行曝气相比能够使复合有效微生物群之间更加碰撞，由此具有能够把生活废水净化到能够适合安全饮用程度的效果。此外，在本发明的高度曝气槽中，由于在槽内中央部把接触材料设置成悬浮状态，并且使曝气管和反洗管成90度角度进行设置，所以由于从曝气管和反洗管同时排出空气，在高度曝气槽内产生不能预测的乱水流，由此复合有效微生物群之间激烈碰撞，作为结果，能够进行对污水中的污浊物进行吸附分解处理的高度曝气，具有能够把生活废水净化处理到能够适合饮用程度的效果。此外，本发明的污泥存储槽，通过与分离沉淀槽和处理水量调节槽相连，把回收的量较多的污泥中的复合有效微生物群送到处理水量调节槽，进一步使其增殖，使分离沉淀槽、污泥存储槽、处理水量调节槽、高度曝气槽以及复合有效微生物群培养槽相互关联，由此具有通过协同作用能够把生活废水高度净化处理到适合饮用程度的效果。
这样，按照本发明的生活废水高度净化处理循环系统以及利用它的生活废水高度净化处理循环方法，可以对有限的水反复进行净化，作为生活用水使用，特别是在因沙漠化等缺水的国家或地区中有很高的利用价值，此外如果把本发明的构成单元化，在现场组装，则在确保地震、火灾、战争等中的避难生活的生活用水方面，具有非常有效的效果。
此外其效果是：在多个分离沉淀槽中分离沉淀的作为固相的污泥可以作为有机肥料用于田地和树木的栽培，此外，在杀菌处理前的高度净化后的水可以提供给池塘用于养鱼，此外也可以作为水耕栽培用的水使用。
