申请日2010.06.22
公开(公告)日2011.12.28
IPC分类号C02F3/30; C02F9/14
摘要
本发明公开了一种双层生物协同处理污水的装置。本发明由内层生物区和环形外生物区组成，所述内层生物区由隔墙围成，内层生物区内填活性污泥，污水进水管从内层生物区顶部穿进内层生物区内;环形外生物区由外墙和内墙围成，环形外生物区由生物处理区和澄清区组成，生物处理区底部设置曝气管道，生物处理区内设置泳动生物膜填料和活性污泥，澄清区外墙上设置出水口，澄清区设置排泥管和污泥回流管，污泥回流管穿过澄清区内墙和隔墙进入内层生物区，排泥管从澄清区外墙穿出。本发明采用了泳动生物膜填料，较大的增加了生物量，并且使生物更具活性，生物相也更加丰富多样。

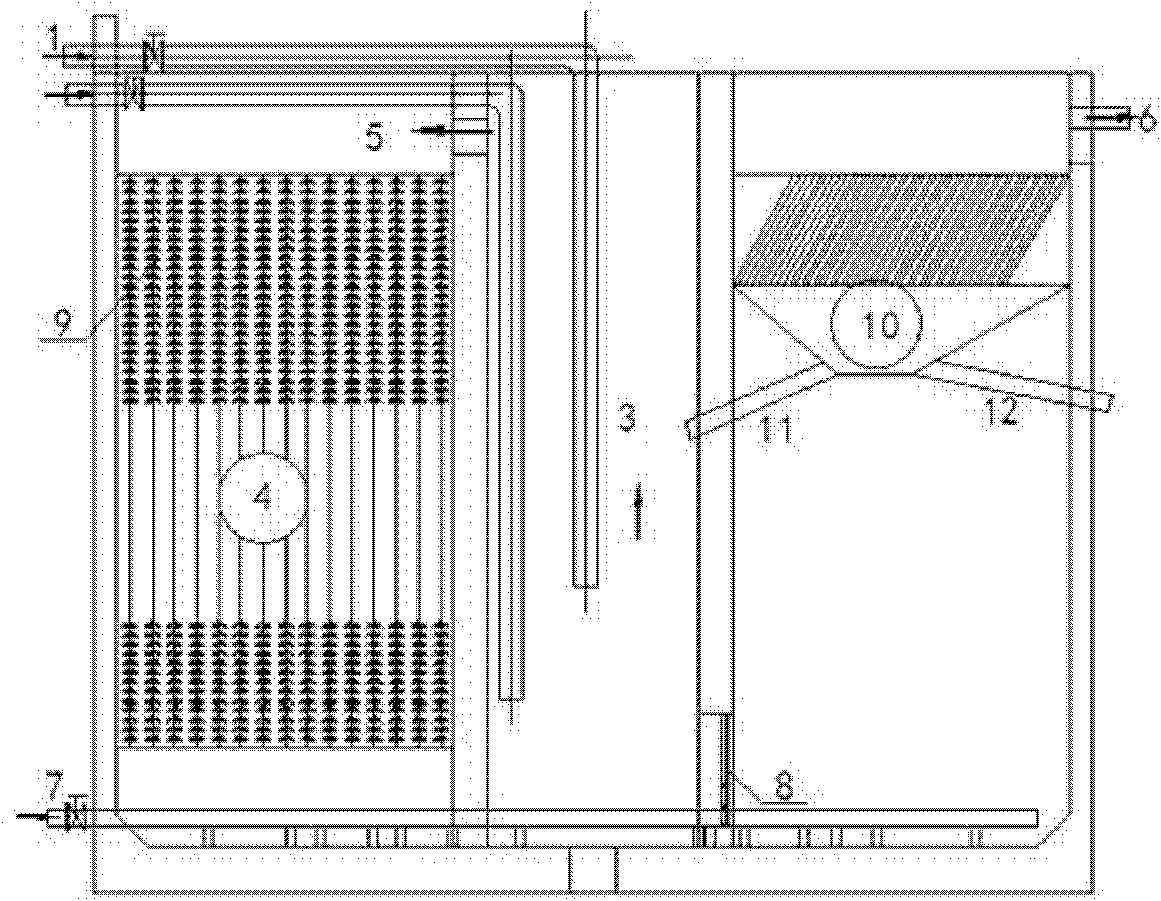

摘要附图
权利要求书
1.一种双层生物协同处理污水的装置，其特征是，由内层生物区和环形外生物区组成，所 述内层生物区由隔墙围成，内层生物区内填活性污泥，污水进水管从内层生物区顶部穿进内 层生物区内;环形外生物区由外墙和内墙围成，环形外生物区由生物处理区和澄清区组成， 生物处理区底部设置曝气管道，生物处理区内设置泳动生物膜填料和活性污泥，所述隔墙和 内墙之间设置闸板，输水管道从内层生物区依次穿过隔墙和内墙进入生物处理区，澄清区外 墙上设置出水口，澄清区设置排泥管和污泥回流管，污泥回流管穿过澄清区内墙和隔墙进入 内层生物区，排泥管从澄清区外墙穿出。
说明书
双层生物协同处理污水的装置
技术领域
本发明涉及环保与节能领域，更具体地说，是针对有机废水，尤 其含有高浓度有机污废水和难降解的污废水的处理装置。
背景技术
现有基础处理污水一般分为活性污泥法和生物膜法，主要有氧化 沟、生物滤池、SBR反应器等。活性污泥法具有工艺成熟、工艺参数 调整方便、出水水质好的优点，但是反应构筑物体积比较大，剩余污 泥多，易发生污泥膨胀。生物膜法具有抗负荷能力强，反应器体积小， 不会发生污泥膨胀，生物污泥少的优点，但是出水水质略差，尤其在 水量和水质变化较大时，生物膜大量脱膜，水质波动很大。
发明内容
本发明所要解决的技术问题是，克服现有技术中存在的不足，提 供一种双层生物协同处理污水的装置。
本发明双层生物协同处理污水的装置，通过下述技术方案予以实 现，由内层生物区和环形外生物区组成，所述内层生物区由隔墙围成， 内层生物区内填活性污泥，污水进水管从内层生物区顶部穿进内层生 物区内;环形外生物区由外墙和内墙围成，环形外生物区由生物处理 区和澄清区组成，生物处理区底部设置曝气管道，生物处理区内设置 泳动生物膜填料和活性污泥，所述隔墙和内墙之间设置闸板，输水管 道从内层生物区依次穿过隔墙和内墙进入生物处理区，澄清区外墙上 设置出水口，澄清区设置排泥管和污泥回流管，污泥回流管穿过澄清 区内墙和隔墙进入内层生物区，排泥管从澄清区外墙穿出。
本发明的主要特点是解决了以往自身无固液分离和内部污泥回 流的问题，增加了单个装置的独立应用的可能性，减少了占地和投资， 降低了运行成本。由于在一个装置内就可以解决污泥回流的问题，同 时也能得到较为准确和更加容易的控制，使处理效果更加稳定。
本发明采用了泳动生物膜填料，较大的增加了生物量，并且使生 物更具活性，生物相也更加丰富多样。
本发明对不同水质的污废水的应用存在一定的差距，特别适合难 生物降解的工业废水的处理，一般可提高处理效率18%～30%，比不 带固液分离和内部回流的装置，可降低运行费用5%～13%，降低投资 8%～12%;并且处理效果更加稳定和可靠，操作方便，维护简单。
本发明预期在对含油废水、药物废水、印染废水、造纸废水和表 面活性剂废水等的处理都将起到良好处理效果。
