申请日2010.06.22
公开(公告)日2011.01.12
IPC分类号E03F5/16
摘要
本实用新型公开了一种餐饮废水油水分离装置，属于废水油水分离技术领域。包括箱体、进水口、排污阀，其特征在于，箱体内右侧设有隔板，将其分为油水分离室及排水室;进水口下面设有过滤篮，过滤篮安装在箱体左侧内壁及溢油槽之间，溢油槽设在油水分离室内并在其底部的箱体壁上设有溢油口;排水管一端设在排水室右侧壁上，另一端设在排水室底部。本实用新型利用过滤篮、溢油槽、隔板将废水油水等污物分离，有效防止了污物在管道中的淤积和堵塞;对废水油水等污物能集中收集，使得清污工作更快捷、方便，且环保、不消耗能源，适合各类餐饮业的使用。

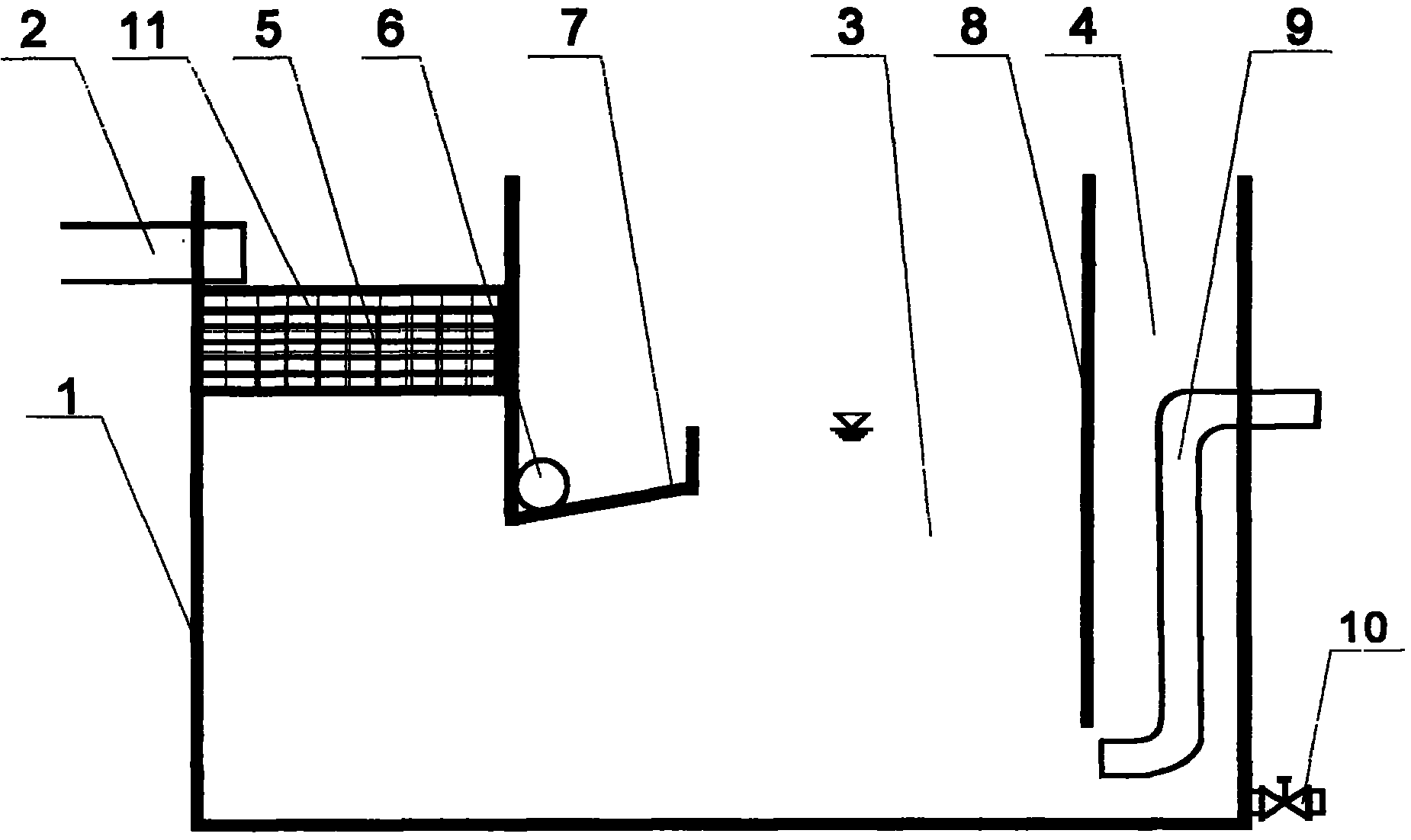

摘要附图
权利要求书
1.一种餐饮废水油水分离装置，包括箱体(1)、进水口(2)、排污阀(10)，其特征在于，箱体(1)内右侧设有隔板(8)，将其分为油水分离室(3)及排水室(4);进水口(2)下面设有过滤篮(5)，过滤篮(5)安装在箱体(1)左侧内壁及溢油槽(7)之间，溢油槽(7)设在油水分离室(3)内并在其底部的箱体(1)壁上设有溢油口(6);排水管(9)一端设在排水室(4)右侧壁上，另一端设在排水室(4)底部。
2.根据权利要求1所述的餐饮废水油水分离装置，其特征在于，所述的过滤篮(5)中间设有隔网(11)，隔网(11)的高度低于过滤篮(5)的边框，所述的过滤篮(5)及隔网(11)均为不锈钢网材质。
3.根据权利要求1所述的餐饮废水油水分离装置，其特征在于，所述的溢油槽(7)为梯形槽，其底面与水平面夹角为5°～15°。
4.根据权利要求1所述的餐饮废水油水分离装置，其特征在于，所述的隔板(8)底端与箱体(1)内底部相距150～300mm。
说明书
餐饮废水油水分离装置
所属技术领域
本实用新型涉及一种餐饮废水油水分离装置，属于废水油水分离技术领域。
背景技术
目前，蓬勃发展的餐饮行业产生大量的餐饮废水油水，若直接排放将造成环境污染，而传统的隔油池的废水油水分离效果不佳，食物残渣清理不便，工作效率低。
实用新型内容
为了克服现有隔油池废水油水分离效果不佳的不足，本实用新型提供一种餐饮废水油水分离装置，能达到理想的除渣、废水油水分离效果，环保且不消耗能源，适合各类型餐饮业的使用。
本实用新型解决其技术问题所采用的技术方案是：餐饮废水油水分离装置，包括箱体、进水口、排污阀，其特征在于，箱体内右侧设有隔板，将其分为油水分离室及排水室;进水口下面设有过滤篮，过滤篮安装在箱体左侧内壁及溢油槽之间，溢油槽设在油水分离室内并在其底部的箱体壁上设有溢油口;排水管一端设在排水室右侧壁上，另一端设在排水室底部。
本实用新型的有益效果是：本实用新型利用过滤篮、溢油槽、隔板将废水的油水污物分离，有效防止了污物在管道中的淤积和堵塞;对废水油水等污物能集中收集，使得清污工作更快捷、方便，环保且不消耗能源，适合各类餐饮业的使用。
