申请日2010.05.31
公开(公告)日2011.01.05
IPC分类号C02F9/02
摘要
一种处理高岭土加工中废水的装置，其中，设置有依次相接的两个或者两个以上具有内部废水沉积空间的过滤装置，所述过滤装置的上部设置有排液口，所述排液口设置有过滤网，依次上一级所述过滤装置通过其所述排液口与相邻下一级所述过滤装置的内部废水沉积空间相接通，相邻两个所述过滤装置的排液口呈对角设置。本实用新型与现有技术相比，能够使经处理的废水更为清澈，固体悬浮物更少，以及提高废水的回收利用率，节能减排、安全环保，大大降低生产成本，并且结构简单。而且经处理高岭土加工中废水的装置处理之后的废水可以充分回收利用，作为车间的冷却水循环使用，每月可节约用水600余吨。

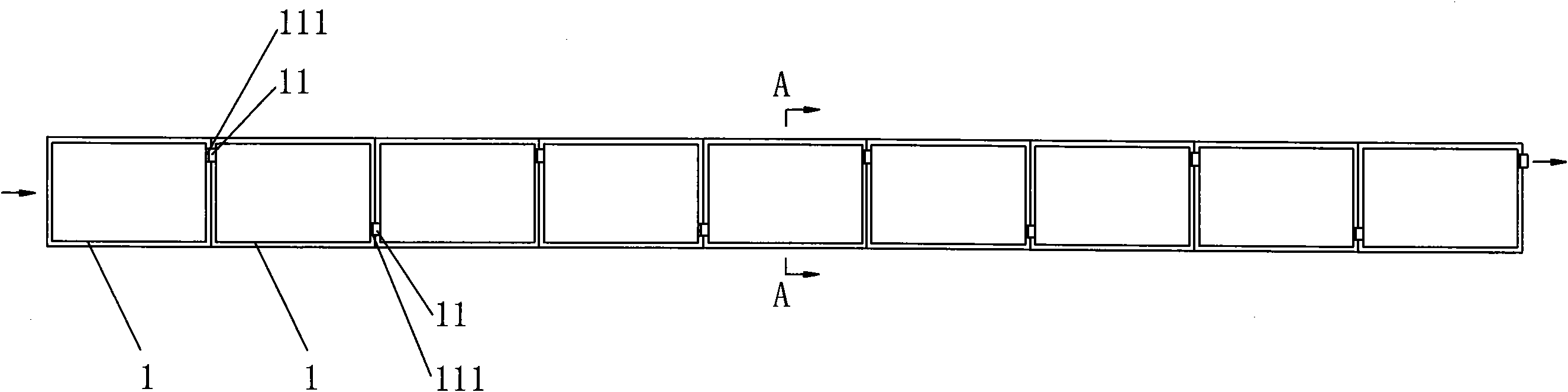

摘要附图
权利要求书
1.一种处理高岭土加工中废水的装置，其特征在于：设置有依次相接的两个或者两个以上具有内部废水沉积空间的过滤装置，所述过滤装置的上部设置有排液口，所述排液口设置有过滤网，依次上一级所述过滤装置通过其所述排液口与相邻下一级所述过滤装置的内部废水沉积空间相接通，相邻两个所述过滤装置的排液口呈对角设置。
2.根据权利要求1所述的处理高岭土加工中废水的装置，其特征在于：所述过滤装置呈直列式依次设置。
3.根据权利要求2所述的处理高岭土加工中废水的装置，其特征在于：所述过滤装置之间呈阶梯型设置，即上一级所述过滤装置高于相邻下一级所述过滤装置。
4.根据权利要求1所述的处理高岭土加工中废水的装置，其特征在于：所述过滤装置呈折回两列设置。
5.根据权利要求4所述的处理高岭土加工中废水的装置，其特征在于：所述过滤装置之间呈阶梯型设置，即上一级所述过滤装置高于相邻下一级所述过滤装置。
6.根据权利要求1或2或3或4或5所述的处理高岭土加工中废水的装置，其特征在于：所述过滤装置是截面为矩形或者梯形或者半圆弧形的槽形结构的过滤装置。
7.根据权利要求6所述的处理高岭土加工中废水的装置，其特征在于：所述排液口是截面为矩形的排液口。
8.根据权利要求1所述的处理高岭土加工中废水的装置，其特征在于：设置有九个或者九个以上的所述过滤装置。
9.根据权利要求1或2或3或4或5所述的处理高岭土加工中废水的装置，其特征在于：所述过滤网设置于所述排液口的入液端。
10.根据权利要求9所述的处理高岭土加工中废水的装置，其特征在于：所述排液口设置有闸门。
说明书
一种处理高岭土加工中废水的装置
技术领域
本实用新型涉及废水处理技术，特别是涉及一种处理高岭土加工中废水的装置。
背景技术
目前，高岭土已成为造纸、陶瓷、橡胶、化工、涂料、医药和国防等行业中广泛应用的矿物原料，并且各个行业对高岭土使用的需求量也在逐年增长。据有关研究机构的研究报告显示，全球对高岭土的需求预计到2013年将达到2480万吨，年均增长幅度为1.7%，已经超过了2003年-2008年间的增长幅度。
随着高岭土市场需求的快速增长，在高岭土行业深加工过程中随之产生的废水也逐步增多。因此，对高岭土加工中废水的处理、排放和再利用等问题，对于注重环保的今天，已经成为了高岭土加工企业需首要考虑的问题。
现有技术中，高岭土行业在深加工过程中产生的废水仅是经过简单的石灰中和处理之后就排放到自然环境中，由于处理之后的废水含有石灰渣和少量高岭土成份，从而使得经过处理之后的废水不够清澈，废水中的悬浮物也较多，这种废水不仅对环境的危害性较大，同时废水的回收再利用率也较低，更造成了水资源的严重浪费。
因此，亟需提供一种能够解决废水不够清澈，存在固体悬浮物较多的问题，使之不仅可以提高废水的回收利用率，节能减排、安全环保，降低生产成本，而且结构简单的处理高岭土加工中废水的装置。
实用新型内容
本实用新型的目的在于避免现有技术中的不足之处而提供一种能够使经过处理的废水更为清澈，固体悬浮物更少，以提高废水的回收利用率，节能减排、安全环保，降低生产成本，并且结构简单的处理高岭土加工中废水的装置。
本实用新型的目的通过以下技术措施实现：
提供了一种处理高岭土加工中废水的装置，其中，设置有依次相接的两个或者两个以上具有内部废水沉积空间的过滤装置，所述过滤装置的上部设置有排液口，所述排液口设置有过滤网，依次上一级所述过滤装置通过其所述排液口与相邻下一级所述过滤装置的内部废水沉积空间相接通，相邻两个所述过滤装置的排液口呈对角设置。
优选的，上述过滤装置呈直列式依次设置。
更优选的，上述过滤装置之间呈阶梯型设置，即上一级所述过滤装置高于相邻下一级所述过滤装置。
另一优选的，上述过滤装置呈折回两列设置。
也可以呈折回三列设置。
更优选的，上述过滤装置之间呈阶梯型设置，即上一级所述过滤装置高于相邻下一级所述过滤装置。
以上的，上述过滤装置是截面为矩形或者梯形或者半圆弧形的槽形结构的过滤装置。
进一步的，上述排液口是截面形状为矩形的排液口。
另一优选的，上述过滤装置设置有九个或者九个以上的。
以上的，上述过滤网设置于所述排液口的入液端。
进一步的，上述排液口设置有闸门。
本实用新型的一种处理高岭土加工中废水的装置，设置有依次相接的两个或者两个以上具有内部废水沉积空间的过滤装置，所述过滤装置的上部设置有排液口，所述排液口设置有过滤网，依次上一级所述过滤装置通过其所述排液口与相邻下一级所述过滤装置的内部废水沉积空间相接通，相邻两个所述过滤装置的排液口呈对角设置。本实用新型与现有技术相比，能够使经过处理的废水更为清澈，固体悬浮物更少，不仅提高了废水的回收利用率，使之节能减排、安全环保，大大降低了生产成本，并且结构简单。使用该处理高岭土加工中废水的装置，由于经过处理之后的废水可以充分回收利用，作为车间的冷却水循环使用，每月可节约用水600余吨。
