申请日2010.04.29
公开(公告)日2010.09.01
IPC分类号C02F9/02; C02F1/32; C02F1/44; C02F9/08
摘要

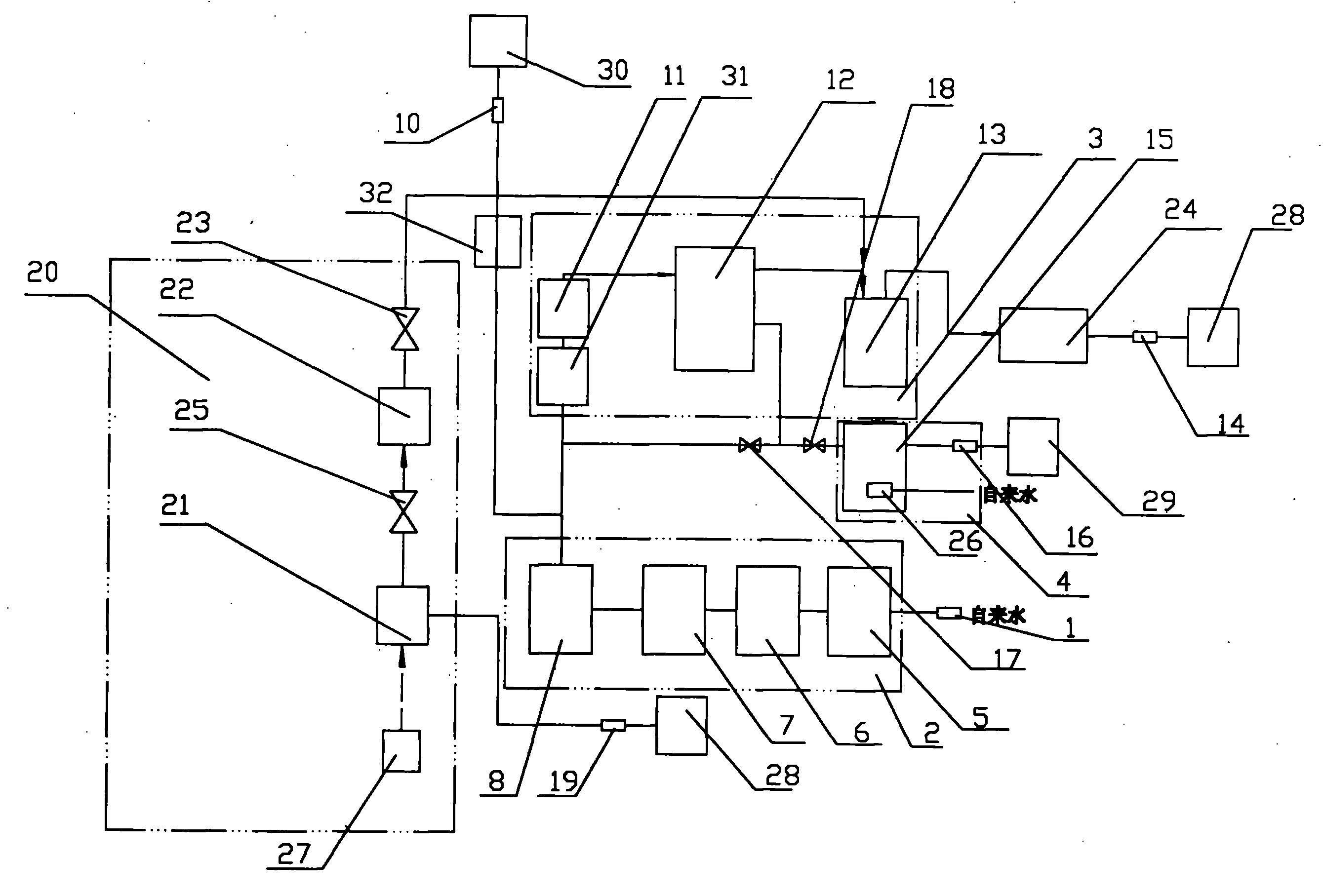

一种节水型分质供水水处理装置，其特征在于包括带有进水口的水预处理部分、反渗透膜处理部分、废水储存应用部分，水预处理部分依次包括砂过滤装置、活性炭过滤装置、离子交换器、精细过滤装置，反渗透膜处理部分依次包括超细过滤器、高压恒压泵、反渗透过滤装置、压力罐和饮用水出水连接头连接，废水储存应用部分包括废水储罐、淋花/清洁用水连接头。本发明与已有技术相比，具有能有效去除自来水中的有害的、多余的可溶性物质;既能使水的溶解能力/清洁能力明显提升，同时，又能节约水的且处理水的成本不高;能满足饮用及家用清洗需要的优点。
摘要附图
权利要求书
1.一种节水型分质供水水处理装置，其特征在于包括带有进水口的水预处理部分、反渗透膜处理部分、废水储存应用部分，水预处理部分依次包括砂过滤装置、活性炭过滤装置、离子交换器、精细过滤装置，水预处理部分的出水口一路与反渗透膜处理部分相连，一路与洗澡/洗衣服水连接头相连，反渗透膜处理部分依次包括超细过滤器、高压恒压泵、与高压恒压泵连接的反渗透过滤装置、与反渗透过滤装置饮用水出口相连接的压力罐和饮用水出水连接头连接，与反渗透过滤装置的废水出口相连的是废水储存应用部分，废水储存应用部分包括废水储罐、淋花/清洁用水连接头，废水储罐的出水口与淋花/清洁用水连接头相连。
2.根据权利要求1所述的节水型分质供水水处理装置，其特征在于反渗透过滤装置的废水出口分别通过单向阀连接在连接在超细过滤器的进水口及通过调节阀与废水储罐相连。
3.根据权利要求1或2所述的节水型分质供水水处理装置，其特征在于在压力罐上连接一带有回流连接头的回流装置，该回流装置包括水泵、超滤器、单向阀，水泵、超滤器、单向阀依次通过管路连通在一起。
4.根据权利要求3所述的节水型分质供水水处理装置，其特征在于在压力罐的出口连接一紫外线消毒装置。
5.根据权利要求4所述的节水型分质供水水处理装置，其特征在于在超滤器与水泵间设置有限压阀。
6.根据权利要求5所述的节水型分质供水水处理装置，其特征在于在水泵上连接有定时控制装置
7.根据权利要求1或2或4或5或6所述的节水型分质供水水处理装置，其特征在于废水储罐内设置有带有水位控制的自来水进水装置。
8.根据权利要求7所述的节水型分质供水水处理装置，其特征在于水预处理部分的出水口与洗澡/洗衣服水连接头间设置有紫外线消毒装置。
说明书
一种节水型分质供水水处理装置
技术领域：
本发明涉及一种水处理装置：
背景技术：
现有的居民用水基本上都是自来水，而自来水为了杀菌投下了许多含氯的漂白剂，使自来水中含有许多氯离子及氯化物，这些氯离子虽然能杀灭水中细菌，但对人体的皮肤及脏器都有害，而且是致癌物质;现有的自来水处理技术几乎不能降低水的硬度，溶于水的大量钙镁离子减弱了水的溶解能力、降低了水的清洁能力，会在热水器中结垢，造成能源损失和影响热水器的寿命，溶解于水中的重金属也会对人体造成伤害。为了减少水污染对人体的伤害，急需一种既能保护人体健康又能尽量节省处理成本的水处理方法及供水方式。
发明内容：
本发明的发明目的在于提供一种适用家庭和别墅的、一体化的一种节水型分质供水水处理装置，本设备系统可提供纯净水、软水，并且能够回收利用纯净水生产中的工艺性废水。软水用于人们冲凉及洗衣服：(1)软水由于去除了氯离子及降低了水中的硬度，有效的避免了氯离子对人体的侵害，提高了人们冲凉的舒适性;(2)软水不会在热水器中结垢，大大降低了热水器的能耗(据相关报道，热水器使用硬度高的自来水一年后，能耗将增加20-30%)，减少了热水器的故障率;(3)软水用于洗衣服，由于溶解及清洁能力明显提高，洗出的衣服更洁净，减少了洗衣粉的使用量，降低了磷对环境的污染。纯净水是人们直接摄入人体的用水，用于煲烫、煮饭、饮用及洗面。由于纯净水去除了水中所有有害物质，对人体起到最佳的保护作用;用于洗面，由于纯净水渗入力强，在西方被称为美容圣水，对面部皮肤有特殊的保护作用。本系统还可对纯净水制作中产生的工艺废水全部回收利用，用于浇花及冲厕所，可使水尽其用，最大限度的节水。
本发明是这样实现的，包括带有进水口的水预处理部分、反渗透膜处理部分、废水储存应用部分，水预处理部分依次包括砂过滤装置、活性炭过滤装置、离子交换器、精过滤装置，水预处理部分的出水口一路与反渗透膜处理部分相连，一路与洗澡/洗衣服水连接头相连，反渗透膜处理部分包括超细过滤器、高压恒压泵、与高压恒压泵连接的反渗透过滤装置、与反渗透过滤装置饮用水出口相连接的压力罐和饮用水出水连接头连接，与反渗透过滤装置的废水出口相连的是废水储存应用部分，废水储存应用部分包括废水储罐、淋花/清洁用水连接头，废水储罐的出水口与淋花/清洁用水连接头相连。使用时，将本发明的进水口与自来水系统进水口相连，洗澡/洗衣服水连接头与室内洗澡/洗衣服水系统的进水口相连，饮用水出水连接头与室内饮用水系统的进水口相连，淋花/清洁用水连接头与室内淋花/清洁系统的进水口相连，启动本发明，自来水通过水预处理部分进行预处理后一部分供反渗透膜处理部分制造饮用水，一部分供淋浴/洗衣服用，自来水经过多重过滤处理后，水中所含有的可溶性物质大量地减少，从而有效地提高了溶解能力/清洁能力，用这种处理过的水洗澡更加舒适，洗衣服更加干净;经反渗透膜处理部分出来的饮用水先储存在压力罐内，然后通过饮用水系统输送到各个饮水点上供人们饮用。反渗透膜处理部分出来的废水通过淋花/清洁系统供人们淋花清洁以及冲洗马桶用。本发明特别适用在别墅等用水量比较大且对水质要求比较高的场所。
这里，反渗透过滤装置的废水出口分别通过单向阀连接在超细过滤器水入口处及通过调节阀与废水储罐相连。由于在高压恒压泵的配合下将部分的废水回流到反渗透过滤装置进行处理，因此，在保证高压恒压泵出来的水对反渗透膜的压力维持在正常工作的范围内的不影响反渗透过滤装置的正常工作的情况下，大量地节约水。
为了保证饮用水系统始终保持饮用水的标准，在压力罐上连接一带有回流连接头的回流装置，该回流装置包括水泵、超滤器、单向阀，水泵、超滤器、单向阀依次通过管路连通在一起。使用时，通过回流连接头与饮用水系统的回流出口相连，当系统工作了一定时间后，在用水量少的时间段内启动水泵，压力罐连同管路上的纯净水被不断地循环流回压力罐内，在循环过程中纯净水通过超滤器消除纯净水中产生的污垢、细菌，防止了水积聚在某些长时间不工作的饮水机上滋生细菌，污染整个系统中的纯净水。
为了进一步杀菌，提高纯净水的质量，在压力罐的出口连接一紫外线消毒装置。由于回流装置所回流的纯净水仅受到某些长时间不工作的饮水机出水龙头从外界带来的轻微的细菌污染，包括回流装置在内的整个纯净水生产装置是一密闭的循环装置，该装置不容易受到外界的污染，再加上在单向阀的作用下，纯净水只能往单一的一个方向流动，因此，经过超滤器、紫外线消毒装置消毒后就能消除上述的轻微污染。
为了保护超滤器，在超滤器与水泵间设置有限压阀，以保护超滤器免受超压水的冲击、破坏。
为了保证废水储罐有足够的水供淋花/清洁系统使用，废水储罐内设置有带有水位控制的自来水进水装置。由于反渗透过滤装置所产生的废水是有限的，而淋花/清洁系统用水的量是比较大的，这样，仅靠反渗透过滤装置所产生的废水是不够的，这样就需要补充些自来水，以满足淋花/清洁系统使用。
本发明由于采用按照水的质量在水预处理部分分出洗澡/洗衣服用水及制饮用水用水，而且，将制饮用水用水所产生的废水储存起来一备淋花/清洁用，因此，具有能有效去除自来水中的有害的、多余的可溶性物质的;既能使水的溶解能力/清洁能力明显提升，同时，又能节约水的且处理水的成本不高的;能满足饮用及家用清洗需要的优点。
