申请日2010.04.23
公开(公告)日2010.12.22
IPC分类号A47L13/60; E03C1/12
摘要
净污水自动分离节水蓄水装置，属于节水装置技术领域，包括净污水自动分离装置、排水阀、排水软管，净污水自动分离装置设有进水口、污水排水口、净水排水口，污水排水口经过污水排水通道与排水软管相连通，节水蓄水装置分为蓄水区和使用区，蓄水区和使用区由分隔壁分开，使用区内设有拖把挤干装置，底部设有排水阀，净水排水口位于蓄水区内，净水排水口下设有净化过滤装置。本实用新型与洗衣机配合使用，设计合理、功能齐全、操作简单，可有效提高水的利用效率。

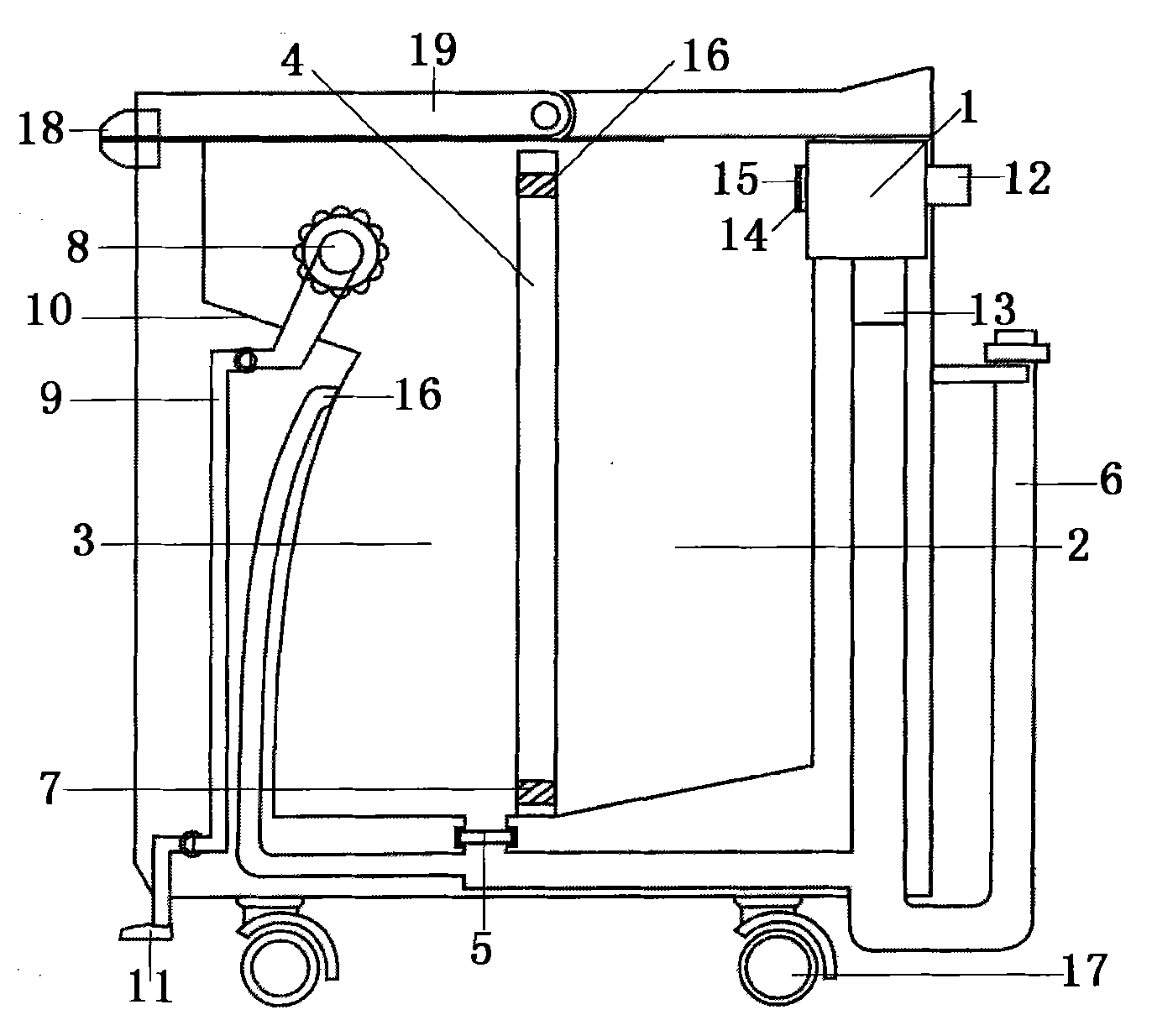

摘要附图
权利要求书
1.一种净污水自动分离节水蓄水装置，包括净污水自动分离装置、排水阀、排水软管，净污水自动分离装置设有进水口、污水排水口、净水排水口，污水排水口经过污水排水通道与排水软管相连通，其特征在于，节水蓄水装置分为蓄水区和使用区，蓄水区和使用区由分隔壁分开，使用区内设有拖把挤干装置，底部设有排水阀，净水排水口位于蓄水区内，净水排水口下设有净化过滤装置。
2.如权利要求1所述的净污水自动分离节水蓄水装置，其特征在于，节水蓄水装置上设万向轮、推拉把手、可折转的盖子、取水器。
3.如权利要求1所述的净污水自动分离节水蓄水装置，其特征在于，所述的拖把挤干装置，由滚轴、支架、流水斜面、控制踏板组成，滚轴位于流水斜面的上方，通过支架与控制踏板连接。
4.如权利要求1所述的净污水自动分离节水蓄水装置，其特征在于，所述的分隔壁和使用区内均设有溢水口，分隔壁上设有控制蓄水区和使用区开通闭合的连通控制装置。
5.如权利要求1所述的净污水自动分离节水蓄水装置，其特征在于，所述蓄水区底部高于使用区底部。
6.如权利要求1所述的净污水自动分离节水蓄水装置，其特征在于，节水蓄水装置上不设感应泵，洗衣机排水管直接与净污水自动分离装置的进水口连接。
7.如权利要求1所述的净污水自动分离节水蓄水装置，其特征在于，节水蓄水装置上设感应泵，洗衣机的排水管与感应泵的抽水口相连接，感应泵的出水口通过管道与净污水自动分离装置的进水口连接。
说明书
净污水自动分离节水蓄水装置
技术领域
本实用新型涉及一种净污水自动分离节水蓄水装置，属于节水装置技术领域。
技术背景
洗衣机已成为现在家庭中一种不可或缺的必需品，现有的洗衣机洗衣耗水量是非常巨大的，同时，洗衣机漂洗衣服的较清的水也都被一次性排放，造成了大量水的浪费。随着国家水资源形势日趋严峻，人们节水意识不断提高，节约用水已经成为人们的共识和必然选择，但是由于没有方便的节水方法，使人们节水费时费力，如何方便的把洗衣过程中漂洗衣物较清的水收集起来，更方便的用于清洗衣物、洗涮拖把、冲洗马桶等多种用途?人们做出了不少探索，但大多都存在功能单一、不能充分利用的问题。
发明内容
针对现有技术的不足，本发明提供一种设计合理、可轻松节水蓄水、提高水的利用效率的净污水自动分离节水蓄水装置。
一种净污水自动分离节水蓄水装置，包括净污水自动分离装置、排水阀、排水软管，净污水自动分离装置设有进水口、污水排水口、净水排水口，污水排水口经过污水排水通道与排水软管相连通，节水蓄水装置分为蓄水区和使用区，蓄水区和使用区由分隔壁分开，使用区内设有拖把挤干装置，底部设有排水阀，净水排水口位于蓄水区内，净水排水口下设有净化过滤装置。
节水蓄水装置上设万向轮、推拉把手、可折转的盖子、取水器。
所述的拖把挤干装置，由滚轴、支架、流水斜面、控制踏板组成，滚轴位于流水斜面的上方，通过支架与控制踏板连接。
所述的分隔壁和使用区内均设有溢水口，分隔壁上设有控制蓄水区和使用区开通闭合的连通控制装置。
所述蓄水区底部高于使用区底部。
节水蓄水装置上不设感应泵，洗衣机排水管直接与净污水自动分离装置的进水口连接。
节水蓄水装置上设感应泵，洗衣机的排水管与感应泵的抽水口相连接，感应泵的出水口通过管道与净污水自动分离装置的进水口连接。
本实用新型节水蓄水功能配备齐全，具有蓄水区和使用区，设有拖把凝干装置，可方便实现水的多次利用，充分体现了以人为本的理念，与洗衣机配合使用，具有设计合理，功能齐全，使用方便，提高水的利用效率的特点，市场广阔。
