申请日2010.04.26
公开(公告)日2011.01.12
IPC分类号F23D14/12; C10J3/84; C10J3/72
摘要
本实用新型公布了一种环保型焦油废水回收与裂解气化燃烧器，其主要结构是对焦油废水进行回收和对气化燃气冷却除尘过滤的贮气桶及与该贮气桶固接并对气化燃气中夹带的少量焦油废水裂解气化燃烧的红外线燃烧灶头。贮气桶底中央设有被回收焦油废水放出管口，上部设有气化燃气冷却除尘过滤片和气化燃气进气管，贮气桶顶盖与桶顶固接密封但可拆装;红外线燃烧灶头中设有布满通孔的导热金属片，盆状导热金属灶头框底部中央设有气化燃气通道，未被回收的少量焦油废水在由布满通孔的导热金属片和盆状导热金属灶头框形成的高温裂解区裂解气化燃烧。本实用新型的有益效果是：能有效的回收焦油废水并裂解少量未被回收焦油废水气化燃烧，杜绝二次环境污染问题。

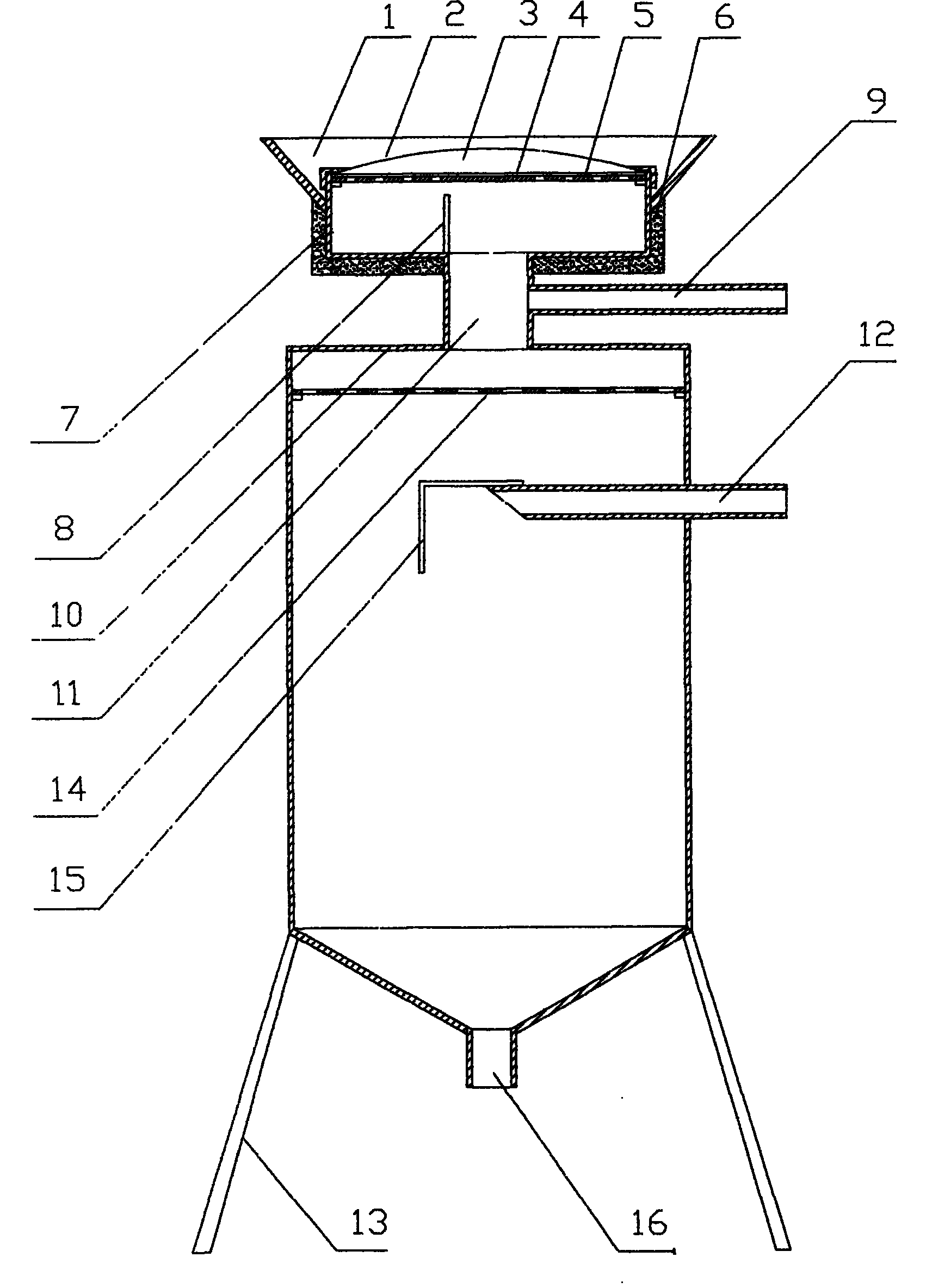

摘要附图
权利要求书
1.一种环保型焦油废水回收与裂解气化燃烧器，它主要由对焦油废水进行回收和对气化燃气冷却除尘过滤的贮气桶及与该贮气桶固接且对气化燃气中所夹带的少量焦油废水能够裂解气化燃烧的红外线燃烧灶头组成，整个燃烧器由固接在贮气桶下端的支撑架(13)支撑。
2.根据权利要求1所述的一种环保型焦油废水回收与裂解气化燃烧器，其特征在于：对焦油废水进行回收和对气化燃气冷却除尘过滤的贮气桶，桶底呈V字型或平板型，在桶底中央设有回收到的焦油废水放出管口(16)，桶的上部设有气化燃气进气管(12)，气化燃气进气管(12)伸入桶的一端固接有一倒L型挡板(15)，或者不设倒L型挡板。
3.根据权利要求2所述的一种环保型焦油废水回收与裂解气化燃烧器，其特征在于：其所述的气化燃气冷却除尘过滤片(14)，其表面布满均匀分布直径在φ1mm～φ2mm的通孔，或者将冷却除尘过滤片(14)做成布满均匀分布直径在φ2mm～φ20mm的通孔，再在其上铺上一层金属丝防蚊网。
4.根据权利要求1所述的一种环保型焦油废水回收与裂解气化燃烧器，其特征在于：与贮气桶固接且对气化燃气中所夹带的少量焦油废水能够裂解气化燃烧的红外线燃烧灶头，其主体由盆状导热金属灶头框(7)构成，上部外围固接有金属聚能环(1)，顶部设有红外线网罩(2)，上部设有耐高温金属丝网片(4)和布有通孔的导热金属片(5)，耐高温金属丝网片(4)铺盖在布有通孔的导热金属片(5)之上，并均与盆状导热金属灶头框(7)紧接，底部中央设有气化燃气通道(11);盆状导热金属灶头框(7)外周侧面及其外底侧面均设有一隔热保温层(6)，或不设隔热保温层;助燃气进气调氧管(9)与气化燃气通道(11)呈垂直状固接，与助燃气进气调氧管(9)相对的气化燃气通道(11)的上侧固接有拦气片(8)，拦气片(8)与金属导热片(5)及盆状导热金属灶头框(7)的框壁间均有一定的间隙。
5.根据权利要求4所述的一种环保型焦油废水回收与裂解气化燃烧器，其特征在于：其所述的耐高温金属丝网片(4)，其网孔规格为40～100目。
6.根据权利要求4所述的一种环保型焦油废水回收与裂解气化燃烧器，其特征在于：其所述的布有通孔的导热金属片(5)，其厚度为1～4毫米，其中 央无任何通孔，中央无任何通孔部分的形状和面积大小与气化燃气通道(11)的截面相当，其它部分均匀布满孔径为φ1mm～φ2mm的通孔。
7.根据权利要求1所述的一种环保型焦油废水回收与裂解气化燃烧器，其特征在于：红外线燃烧灶头通过其气化燃气通道(11)与贮气桶顶盖(10)中央设有的气化燃气出口相固接。
8.根据权利要求1、2或4所述的一种环保型焦油废水回收与裂解气化燃烧器，其特征在于：其所述的助燃气进气调氧管(9)固接在气化燃气通道(11)上。
9.根据权利要求2所述的一种环保型焦油废水回收与裂解气化燃烧器，其特征在于：在气化燃气进气管(12)的上部靠近贮气桶的顶部处设有一气化燃气冷却除尘过滤片(14)，在其上铺上一层金属丝防蚊网，或不铺金属丝防蚊网。
10.根据权利要求2所述的一种环保型焦油废水回收与裂解气化燃烧器，其特征在于：在气化燃气进气管(12)的上部靠近贮气桶的顶部处设有一气化燃气冷却除尘过滤片(14)，在冷却除尘过滤片(14)与贮气桶顶盖(10)之间铺设一层絮状金属丝或絮状非金属丝，或者不铺设絮状丝;贮气桶顶盖(10)固接在桶顶密封且可拆装，其中央设有经冷却除尘过滤后的气化燃气的出口。
说明书
一种环保型焦油废水回收与裂解气化燃烧器
技术领域
本实用新型涉及一种同生物质气化炉相匹配的焦油废水回收与裂解气化燃烧器。
背景技术
随着国家对可再生能源事业发展的重视，现在市场上出现了诸多类型的生物质气化炉，而生物质在进行高温裂解气化时，气化燃气与焦油废水是与生俱来的“共同体”，现有的技术大多是针对气化炉的炉桶、气化燃气冷却过滤与净化等方面进行改进，其存在的缺点是由于炉桶或过滤与净化设备本身的不完善，对焦油废水的处理不理想，易造成二次环境污染。
实用新型内容
本实用新型的目的是提供一种能基本解决焦油废水回收与裂解气化燃烧的技术问题、并杜绝生物质高温裂解气化时易造成二次污染的环保型焦油废水回收与裂解气化燃烧器。
为达到上述目的，本实用新型的实施方案为：一种环保型焦油废水回收与裂解气化燃烧器，它主要由对焦油废水进行回收和对气化燃气冷却除尘过滤的贮气桶及与该贮气桶固接且对气化燃气中所夹带的少量焦油废水能够裂解气化燃烧的红外线燃烧灶头组成。
本实用新型所述的对焦油废水进行回收和对气化燃气冷却除尘过滤的贮气桶，其特征是：该贮气桶下端固接有支撑架13，整个燃烧器由固接在贮气桶下端的支撑架13支撑;桶底呈V字型或平板型，在桶底中央设有回收的焦油废水放出管口16;桶的上部设有气化燃气进气管12，气化燃气进气管12其伸入桶的一端固接有一倒L型挡板15，或者不设倒L型挡板;在气化燃气进气管12的上部靠近贮气桶的顶部处设有一气化燃气冷却除尘过滤片14，该冷却除尘过滤片14布满均匀分布直径在φ1mm～φ2mm的通孔，或者将冷却除尘过滤片14做成布满均匀分布直径在φ2mm～φ20mm的通孔，再在其上铺上一层金属丝防蚊网;在冷却除尘过滤片14与贮气桶顶盖10之间铺设一层絮状金属丝或絮状非金属丝，或者不铺设絮状丝;贮气桶顶盖10固接在桶顶密封且可拆装，贮气桶顶盖10中央设有经冷却除尘过滤后的气化燃气的出口。
本实用新型所述的对气化燃气中所夹带的少量焦油废水能够进行裂解气化燃烧的红外线燃烧灶头，其特征是：该红外线燃烧灶头主要由金属聚能环1、红外线网罩2、气化燃气燃烧室3、40～100目耐高温金属丝网片4、布有孔径为φ1mm～φ2mm通孔的导热金属片5、隔热保温层6、盆状导热金属灶头框7、拦气片8、助燃气进气调氧管9、气化燃气通道11等组成;其中40～100目的耐高温金属丝网片4铺盖在布有孔径为φ1mm～φ2mm通孔的导热金属片5之上，并 均与盆状导热金属灶头框7紧接;盆状导热金属灶头框7的底部中央设有气化燃气通道11，助燃气进气调氧管9与气化燃气通道11呈垂直状固接，与助燃气进气调氧管9相对的气化燃气通道11的上侧固接有拦气片8，拦气片8与金属导热片5及盆状导热金属灶头框7的框壁间均有一定的间隙;盆状导热金属灶头框7外周侧面及其外底侧面均设有一隔热保温层6，或不设隔热保温层;
所述的布有孔径为φ1mm～φ2mm通孔的导热金属片5，其特征是：导热金属片5的厚度为1～4mm，其中央无任何通孔，中央无任何通孔部分的形状和面积大小与气化燃气通道11的截面相当，其它部分均匀布满孔径为φ1mm～φ2mm的通孔。
本实用新型所述的一种环保型焦油废水回收与裂解气化燃烧器，其特征在于：对气化燃气中所夹带的少量焦油废水能够进行裂解气化燃烧的红外线燃烧灶头通过其气化燃气通道11与贮气桶顶盖10中央设有的气化燃气出口相固接。
将本实用新型与生物质气化炉相匹配使用的效果和用目前市场上出现的一般性红外线灶头与生物质气化炉相匹配使用的效果相比较，具有如下的优点：
1、生物质气化燃气中所含的焦油废水绝大部分被冷却分离并集中回收，未被冷却回收的极少部分焦油废水被本实用新型中的红外线燃烧灶头裂解气化后与气化燃气一道被燃烧掉，且焦油废水在裂解气化后还能促进燃气的燃烧效率。
2、由于本实用新型中的红外线燃烧灶头集聚能燃烧与焦油高温裂解于一体，使用过程中保证了焦油高温裂解的持续性和燃烧效率，加大了本实用新型的适用地域。
3、本实用新型能将与生物质气化燃气与生俱来的焦油废水的绝大部分集中回收，可有效的将焦油废水收集起来进行集中处理，杜绝了生物质气化时造成的二次环境污染等不良现象。
4、长期使用本实用新型可将生物质气化时所产生的焦油废水回收并集中成量，而焦油废水回收成一定量后，又可将焦油与废水分离，废水其实是一种秸秆醋液，焦油和秸秆醋液在化工方面都具有较高的商业价值。
5、本实用新型结构简单、紧凑、制作成本低廉，易被老百姓尤其是广大农村的老百姓接受和推广使用。
