申请日2010.04.27
公开(公告)日2011.04.20
IPC分类号C02F9/14; B32B27/20; B32B27/04
摘要
本实用新型涉及一类由若干种纳米复合材料污水处理池组合而成的地埋式一体化纳米复合材料污水处理池。该纳米复合材料污水处理池包括：调节池、水解酸化池、接触氧化池、斜板沉淀池、消毒池等。而各种池的壁均为层复合体结构。由内向外依次为功能内衬层，次内层，强度层和外表层、抗老化层。该纳米复合材料污水处理池兼具重量轻、强度高，密封性好，耐腐蚀、抗冲击使用寿命长，便于组装等性能。适于工厂化生产，便于运输安装，生态效益经济社会效益显著，推广应用前景广阔。
摘要附图
权利要求书

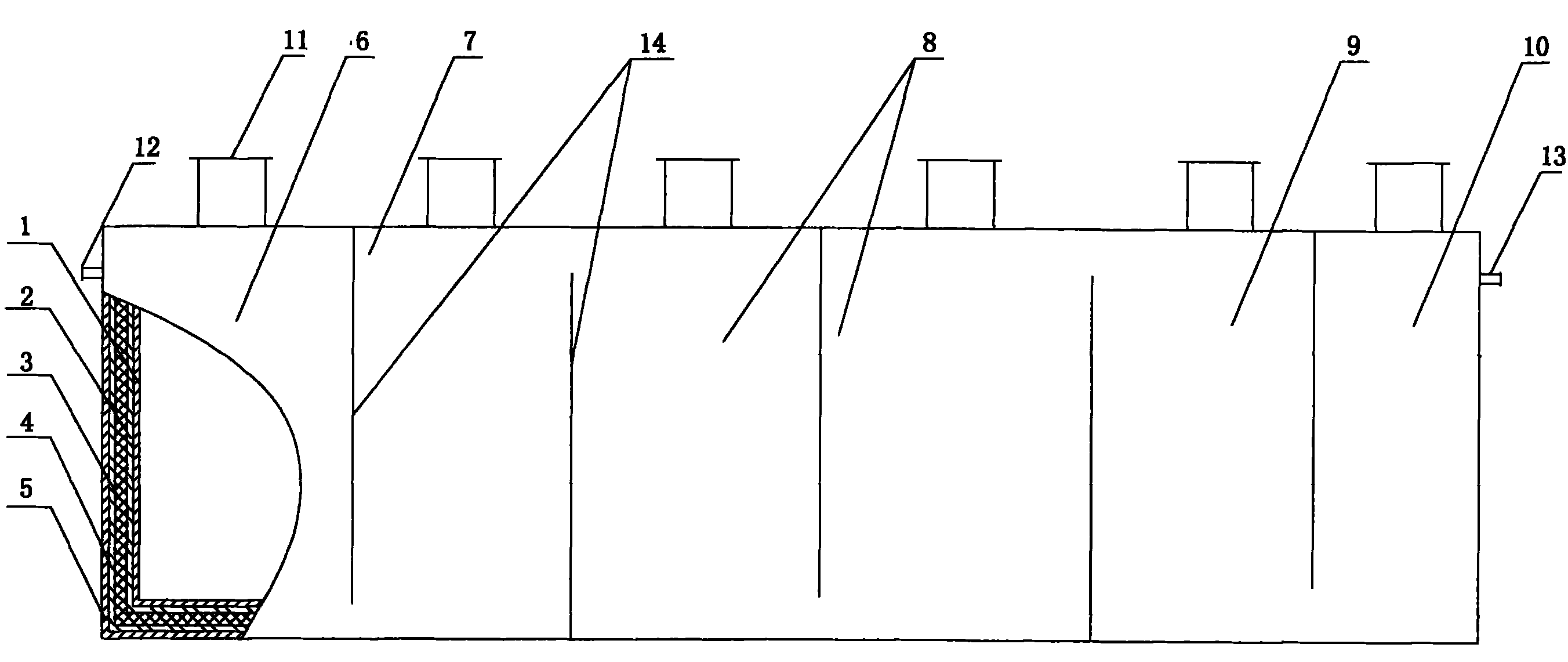

1.地埋式一体化纳米复合材料污水处理池，污水处理池由调节池(6)、水解酸化池(7)、接触氧化池(8)、沉淀池(9)、消毒池(10)、人孔(11)、污水进口(12)、污水出口(13)、隔板(14)连接构成，污水通过污水进口(12)顺序进入调节池(6)、水解酸化池(7)、接触氧化池(8)、沉淀池(9)、消毒池(10)，处理后的水通过污水出口(13)排出，其中每个处理池体上部均焊接安装人孔(11)，每个池子都被间隔板(14)间隔开，其特征是：纳米复合材料污水处理池的池壁为复合结构，由内而外依次为功能层(1)、次内层(2)、强度层(3)外表层(4)和抗老化层(5)。
说明书
地埋式一体化纳米复合材料污水处理池
技术领域：本实用新型涉及一种地埋式一体化纳米复合材料污水处理池。
背景技术：目前，在污水处理地埋工程中，池体大多采用钢筋混凝土结构，容器大多采用钢板焊接结构或普通玻璃钢结构。以下几种结构会产生如下弊端：
1、钢筋混凝土结构缺点：①工期长②季节限制性大③占地面积大④只能现场施工，灵活性差⑤易渗漏⑥维修困难。
2、钢板焊接结构缺点：①易腐蚀，易磨损，使用寿命短②钢铁比重大，运输、安装困难③无法实现集中生产
3、普通玻璃钢结构缺点：①强度低，难以实用地埋式装置。②抗老化能力差，无法暴露于室外。
发明内容：本实用新型的目的是提供一种强度高、密封性好、耐腐蚀，耐磨损，使用寿命长的地埋式一体化纳米复合材料污水处理池。本实用新型的技术方案为：一种地埋式一体化纳米复合材料污水处理池，污水处理池由调节池、水解酸化池、接触氧化池、沉淀池、消毒池、人孔、污水进口、污水出口、隔板连接构成。污水通过污水进口顺序进入调节池、水解酸化池、接触氧化池、沉淀池、消毒池，处理后的水通过污水出口排出，其中每个处理池体上部均焊接安装人孔，起到观察检修的作用，每个池子都被间隔板间隔开，地埋式一体化纳米复合材料污水处理池特征是：纳米复合材料污水处理池的池壁为复合结构，由内而外依次为功能层、次内层、强度层外表层和抗老化层。
本实用新型先按照地埋式水处理池的设计图样和各部分的实用技术要求划分成单元结构。再按复合材料配方及铺层结构形成采用手糊工艺、模压工艺等制造各纳米复合材料水处理池的构件和辅件，然后再通过组合定位，树脂粘接，螺铆紧固，密封连接等方式将各构体按单元组合在一起，即可制成地埋式一体化纳米复合材料污水处理池。该复合材料污水处理池构件和辅件的壁均为层和结构，由内向外依次为功能内衬层、次内层、强度层和外表层，其抗老化层仅用于露出地面有光照的部分替代外表层。各层的配方铺层结构的功能分述如下。
本实用新型为使该埋地后在内外拉力作用下，受力合理、结构稳定、工作安全，各单元形体均为板壳结构。各板壳构造相同，其功能内衬层1是用加有适量碳酸钙、二氧化硅、三氧化二铝等无机纳米微粒中的一种和针状硅灰石*纤维的不饱和聚脂、环氧、酚醛等热固树脂中的一种浸渍粘接合成纤维无纺布或玻璃纤维表面毡制成的耐腐蚀，抗冲击的富树脂层。
本实用新型的次内层是用中碱或无碱玻璃纤维连续毡或短切玻璃纤维增强加有无机纳米微粒和针状硅灰石短纤维的不饱和聚酯，环氧等热固树脂中的一种制成的耐腐蚀抗渗透层。
本实用新型地埋式一体化污水处理池的强度层是中碱或无机碱玻璃纤维方格布增强加有水合氧化铝等无机微粒填料的热固树脂中的一种，手糊成型制造，是各单元池体的强度、刚度主结构层。
本实用新型地埋式一体化污水处理池的外表层是用玻璃纤维表面毡增强加有针状硅灰石短纤维热固树脂中一种制成的富树脂层。可有效提高外表层的密封性和抗反向渗透性。
本实用新型地埋式一体化污水处理池的抗老化层是用玻璃纤维表面毡增强加有硫酸钡粉等热固树脂中的一种制成富树脂层，专用于地上见阳光部分，可有效提高其抗紫外线、抗老化性能，延长其使用寿命。
本实用新型与现有技术相比，由于分层使用纳米微粒，合成纤维无纺布，无机矿物短纤维，玻璃纤维及其织物制品和微粒、功能填料等可共同协效，增强改善复合材料的力学性能和耐腐蚀、耐磨、抗渗、密封性能等，以保证污水处理池长期安全工作。
根据地埋式污水处理池的实用技术要求充分发挥复合材料性能具有可合理设计的优势，通过采用单元组合、层合结构、纳米技术和混杂纤维增强等措施，宏观上使技术要求各异的污水处理池分工合作，组成地埋式一体化污水处理池，微观上层合结构复合材料水处理池壁的各层分工合作，各组分材料相互扬长避短，优势互补。
本实用新型的有益效果：以单元为基础，合理组合成装置实现污水处理一体化，在与传统的钢筋混凝土、钢板焊接装置、玻璃钢装置相比，其综合成本基本不变或略低的前提下，可使纳米复合材料污水处理池的重量轻、强度高、密封性好、耐腐蚀、性价比优，更适合工厂化生产，以满足环保水处理事业迅速发展的需要。其生态效益，经济社会效益显著，推广应用前景广阔。
