申请日2010.04.27
公开(公告)日2010.12.29
IPC分类号C02F9/04; C02F103/16; C02F101/22; C02F1/42
摘要
一种含铬废水处理系统，包括粗化槽(1)、清洗槽(2)、第一强酸型阳离子树脂交换柱(5)、第一大孔弱碱型阴离子树脂交换柱(6)、第二大孔弱碱型阴离子树脂交换柱(7)和第二强酸型阳离子树脂交换柱(8)。本实用新型的含铬废水处理系统巧妙地设置连接各离子树脂交换柱的循环管路，可以实现含铬酸碱废水循环处理，进一步提高处理效能，在处理过程中，回收贵重的铬金属成分，显著降低电镀成本。

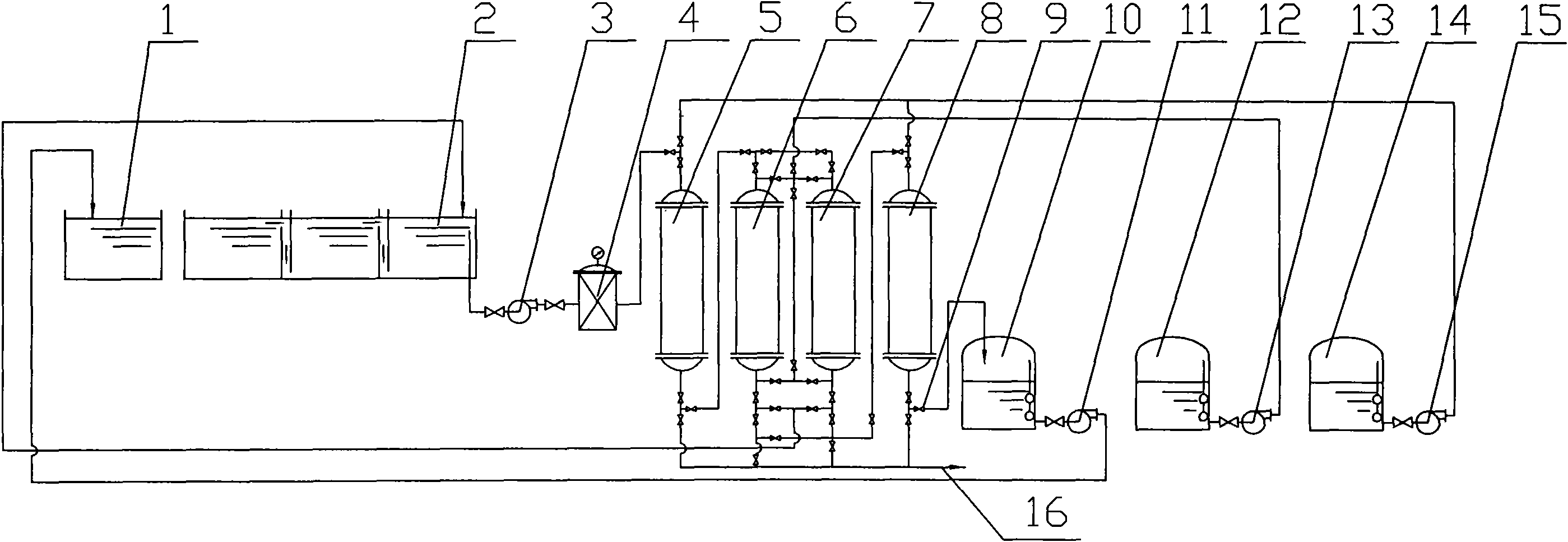

摘要附图
权利要求书
1.一种含铬废水处理系统，包括粗化槽(1)、清洗槽(2)、第一强酸型阳离子树脂交换柱(5)、第一大孔弱碱型阴离子树脂交换柱(6)、第二大孔弱碱型阴离子树脂交换柱(7)和第二强酸型阳离子树脂交换柱(8)，其特征是所述清洗槽(2)通过第一增压泵(3)连接精密过滤器(4)，精密过滤器(4)连接第一强酸型阳离子树脂交换柱(5)的进水口，第一强酸型阳离子树脂交换柱(5)的出水口分别连接第一大孔弱碱型阴离子树脂交换柱(6)和第二大孔弱碱型阴离子树脂交换柱(7)的进水口，第一大孔弱碱型阴离子树脂交换柱(6)和第二大孔弱碱型阴离子树脂交换柱(7)的出水口分别连接清洗槽(2)，第二强酸型阳离子树脂交换柱(8)的出水口连接脱钠液收集箱(10)，脱钠液收集箱(10)的排水口通过第二增压泵(11)连接粗化槽(1)。
2.根据权利要求1所述的含铬废水处理系统，其特征是所述第二强酸型阳离子树脂交换柱(8)的出水口通过再生清洗液排洗管(9)连接脱钠液收集箱(10)。
3.根据权利要求1所述的含铬废水处理系统，其特征是所述第一大孔弱碱型阴离子树脂交换柱(6)和第二大孔弱碱型阴离子树脂交换柱(7)的进水口通过第三增压泵(13)连接阴离子树脂再生液水箱(12)。
4.根据权利要求1所述的含铬废水处理系统，其特征是所述第一强酸型阳离子树脂交换柱(5)和第二强酸型阳离子树脂交换柱(8)的进水口通过第四增压泵(15)连接阳离子树脂再生液水箱(14)。
5.根据权利要求1所述的含铬废水处理系统，其特征是所述第一强酸型阳离子树脂交换柱(5)、第一大孔弱碱型阴离子树脂交换柱(6)、第二大孔弱碱型阴离子树脂交换柱(7)和第二强酸型阳离子树脂交换柱(8)的出水口均连接酸碱废水循环处理管路(16)。
6.根据权利要求1所述的含铬废水处理系统，其特征是所述第一强酸型阳离子树脂交换柱(5)、第一大孔弱碱型阴离子树脂交换柱(6)、第二大孔弱碱型阴离子树脂交换柱(7)或第二强酸型阳离子树脂交换柱(8)主要由排气口(01)、进水口(02)、上布水系统(03)、下布水系统(06)和出水口(07)组成，排气口(01)和进水口(02)设置在上布水系统(03)上，出水口(07)位于下布水系统(06)底部。
7.根据权利要求6所述的含铬废水处理系统，其特征是所述第一强酸型阳离子树脂交换柱(5)、第一大孔弱碱型阴离子树脂交换柱(6)、第二大孔弱碱型阴离子树脂交换柱(7)或第二强酸型阳离子树脂交换柱(8)侧部设有再生液入口管(04)和视镜(05)。
说明书
含铬废水处理系统
技术领域
本实用新型属于水处理技术领域，具体涉及一种含铬废水处理系统。
背景技术
电镀废水对环境的污染是长期以来制约电镀企业发展的一大难题，由于电镀废水中含有难以彻底清除的重金属，排放以后，对水体、自然界以及人类的危害非常大。解决电镀废水对环境污染的最根本办法，就是实现电镀废水的全部循环利用，达到零排放。
粗化和电镀铬清洗水来源于电镀粗化和电镀铬清洗工序，其主要成分含量为硫酸;六价铬离子;少量工艺杂质、悬浮物等。处理的主要方法包括废水均质、过滤、阳离子树脂保护、阴离子树脂吸附、阳离子树脂脱钠等工艺。
发明内容
本实用新型的目的在于提供一种含铬废水处理系统，可有效去除粗化和电镀铬清洗水中的硫酸和六价铬离子，并可实现清洗水的循环使用。
本实用新型的技术方案是：
一种含铬废水处理系统，包括粗化槽、清洗槽、第一强酸型阳离子树脂交换柱、第一大孔弱碱型阴离子树脂交换柱、第二大孔弱碱型阴离子树脂交换柱和第二强酸型阳离子树脂交换柱，所述清洗槽通过第一增压泵连接精密过滤器，精密过滤器连接第一强酸型阳离子树脂交换柱的进水口，第一强酸型阳离子树脂交换柱的出水口分别连接第一大孔弱碱型阴离子树脂交换柱和第二大孔弱碱型阴离子树脂交换柱的进水口，第一大孔弱碱型阴离子树脂交换柱和第二大孔弱碱型阴离子树脂交换柱的出水口分别连接清洗槽，第二强酸型阳离子树脂交换柱的出水口连接脱钠液收集箱，脱钠液收集箱的排水口通过第二增压泵连接粗化槽。
所述第二强酸型阳离子树脂交换柱的出水口通过再生清洗液排洗管连接脱钠液收集箱。所述第一大孔弱碱型阴离子树脂交换柱和第二大孔弱碱型阴离子树脂交换柱的进水口通过第三增压泵连接阴离子树脂再生液水箱。
所述第一强酸型阳离子树脂交换柱和第二强酸型阳离子树脂交换柱的进水口通过第四增压泵连接阳离子树脂再生液水箱。所述第一强酸型阳离子树脂交换柱、第一大孔弱碱型阴离子树脂交换柱、第二大孔弱碱型阴离子树脂交换柱和第二强酸型阳离子树脂交换柱的出水口均连接酸碱废水循环处理管路。
所述第一强酸型阳离子树脂交换柱、第一大孔弱碱型阴离子树脂交换柱、第二大孔弱碱型阴离子树脂交换柱或第二强酸型阳离子树脂交换柱主要由排气口、进水口、上布水系统、下布水系统和出水口组成，排气口和进水口设置在上布水系统上，出水口位于下布水系统底部。所述第一强酸型阳离子树脂交换柱、第一大孔弱碱型阴离子树脂交换柱、第二大孔弱碱型阴离子树脂交换柱或第二强酸型阳离子树脂交换柱侧部设有再生液入口管和视镜。
本实用新型的有益效果是：
本实用新型的含铬废水处理系统充分发挥阴、阳离子树脂交换柱的优越性，吸附含铬废水，不仅有较高的吸附容量，同时还具有易被OH-洗脱再生的功效，并且有耐铬酸氧化和在酸碱条件下经受频繁膨胀、收缩而不碎裂的特性。本实用新型的碱性阴离子树脂具有较高的吸附容量和良好的再生性能，特别是大孔弱碱性树脂，适合用于含铬废水处理。
另外，本实用新型的含铬废水处理系统巧妙地设置连接各离子树脂交换柱的循环管路，可以实现含铬废水循环处理，进一步提高处理效能，在处理过程中，回收贵重的铬金属成分，显著降低电镀成本。
