申请日2010.04.27
公开(公告)日2011.01.05
IPC分类号C02F103/08; C02F1/12
摘要
本实用新型涉及一种用于低温多效海水淡化系统的低温多效海水淡化水处理蒸汽喷射真空系统，一级喷射器与一级冷凝器串连、二级喷射器与二级冷凝器串连，一级冷凝器与二级冷凝器串连，一级冷凝器出口与二级喷射器进口连通，一、二级喷射器进口连通与减温器出口连通，一级喷射器与预冷凝器连通，预冷凝器进口一路与通过管路及阀与凝汽器出口连通、一路与凝结水冷却器的出口连通，二级冷凝器出口一路与一级冷凝器连通、一路与某一效冷凝器连通。优点是启动喷射泵，能够快速建立蒸发系统的初真空，不仅抽气量大，而且时间快，确保了三(二)级水蒸汽喷射真空泵机组能满足各种低温下系统的真空要求，并且能耗低、效率高，可满足不同出水负荷的工作要求。

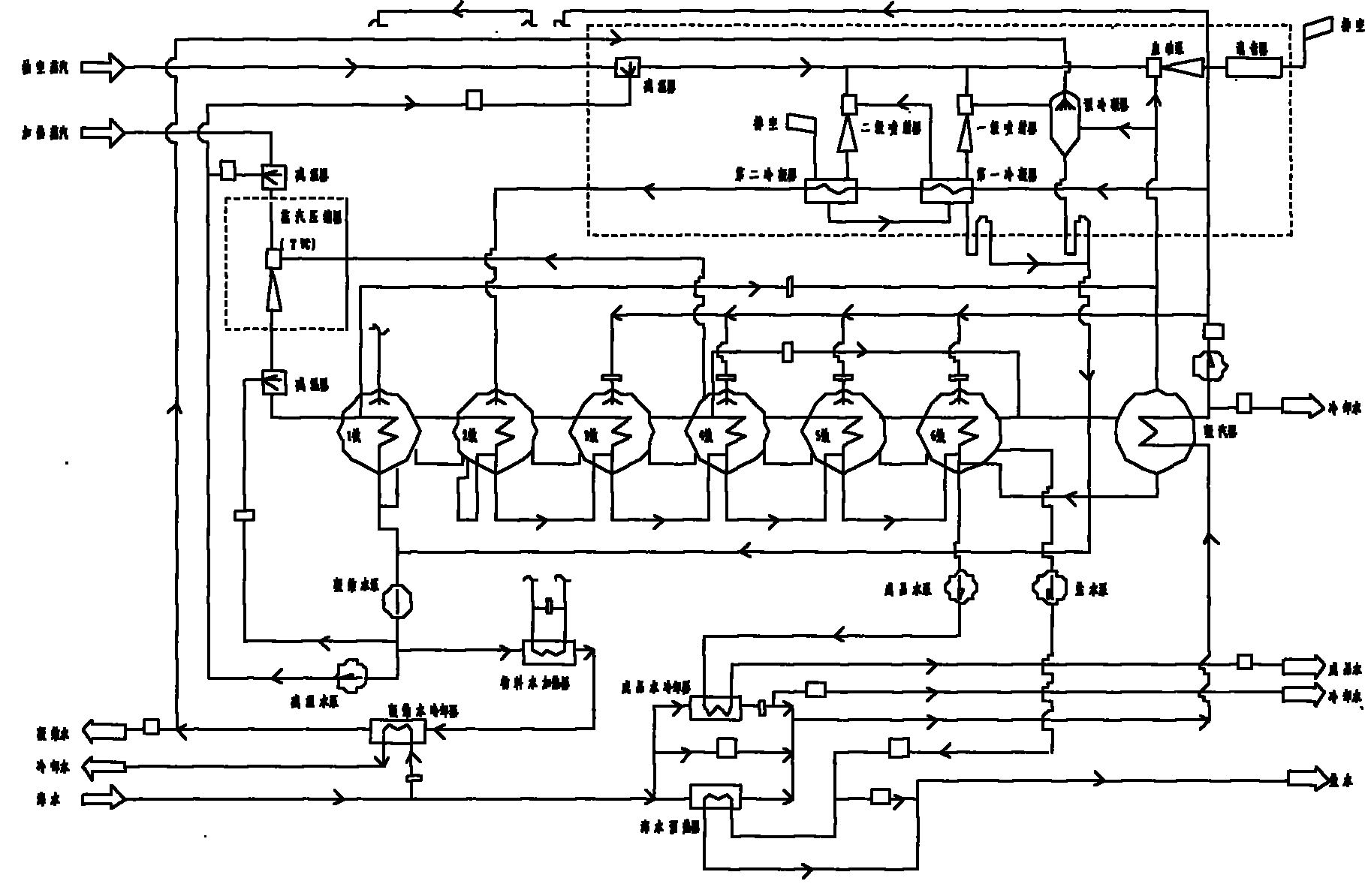

摘要附图
权利要求书
1.一种低温多效海水淡化水处理蒸汽喷射真空系统，其特征是：一级喷射器与一级冷凝器串连、二级喷射器与二级冷凝器串连，一级冷凝器与二级冷凝器串连，一级冷凝器出口与二级喷射器进口连通，一、二级喷射器进口连通与减温器出口连通，一级喷射器与预冷凝器连通，预冷凝器进口一路与通过管路及阀与凝汽器出口连通、一路与凝结水冷却器的出口连通，二级冷凝器出口一路与一级冷凝器连通、一路与某一效冷凝器连通。
2.根据权利要求1所述的低温多效海水淡化水处理蒸汽喷射真空系统，其特征是：预冷凝器的进口与喷射器连通。
3.根据权利要求1所述的低温多效海水淡化水处理蒸汽喷射真空系统，其特征是：在预冷凝器前和凝汽器之间的管道连通，排出口设有消音器。
说明书
低温多效海水淡化水处理蒸汽喷射真空系统
技术领域
本实用新型涉及一种用于低温多效海水淡化系统的低温多效海水淡化水处理蒸汽喷射真空系统，属于水蒸汽喷射泵(压缩器)系统制造领域。
背景技术
目前能投入商业化使用的海水淡化技术主要有两类，一类是蒸馏法，一类是膜法。蒸馏法海水淡化技术包括多级闪蒸、低温多效蒸馏、压汽蒸馏三种方法。低温多效蒸馏的特点是：对原料海水的预处理要求不高，过程循环动力消耗小，生产的淡水水质高。该技术是海水淡化最具发展前景的技术之一。在该工艺中，水蒸汽喷射真空系统，即热压缩泵、水蒸汽喷射真空泵机组、启动喷射泵是必备的真空获得系统。水蒸汽喷射真空泵机组使蒸发器建立并维持真空，才能实现海水低温下蒸发，热压缩泵使低温二次汽得以回收利用。
实用新型内容
设计目的：避免背景技术中的不足之处，设计一种用于低温多效海水淡化处理的水蒸汽喷射真空系统。
设计方案：为了实现上述设计目的。本实用新型在系统设计上，低温多效海水淡化真空系统采用热压缩泵、水蒸汽喷射泵机组、启动喷射泵三者组合，是本实用新型的主要技术特性，这样做的目的在于：启动喷射泵能快速建立蒸发系统内的初真空;水蒸汽喷射真空泵机组维持低温蒸馏所对应的真空要求;热压缩泵将末效(最低温度)或中间某一效二次汽回收利用，压缩升温后输入第一(最高温度)蒸发管内。实现二次汽的回收利用，又作为第一效蒸发室的热源，回收的二次汽热量提高了系统的总效率。
技术方案：低温多效海水淡化水处理蒸汽喷射真空系统，一级喷射器与一级冷凝器串连、二级喷射器与二级冷凝器串连，一级冷凝器与二级冷凝器串连，一级冷凝器出口与二级喷射器进口连通，一、二级喷射器进口连通与减温器出口连通，一级喷射器与预冷凝器连通，预冷凝器进口一路与通过管路及阀与凝汽器出口连通、一路与凝结水冷却器的出口连通，二级冷凝器出口一路与一级冷凝器连通、一路与某一效冷凝器连通。
本实用新型与背景技术相比，一是启动喷射泵，能够快速建立蒸发系统的初真空，不仅抽气量大，而且时间快，确保了三(二)级水蒸汽喷射真空泵机组能满足各种低温下系统的真空要求，其中间冷凝器有效的冷凝前级喷射器的工作蒸汽和被抽可凝水汽，达到降低后级喷射器的负荷，达到降低能耗的目的;二是热压缩泵作用是二次蒸汽回收利用，提高了系统的总效率，带可调式热压缩泵能满足不同出水负荷的工作要求。
