申请日2010.04.27
公开(公告)日2010.12.29
IPC分类号C02F9/14; C02F1/66; C02F1/461; C02F1/52; C02F103/16; C02F1/24; C02F1/44; C02F1/08; C02F3/12
摘要
一种酸碱废水循环处理系统，包括含铬废水调节池(1)，其特征是还包括依次连接的还原中和反应槽(4)、综合废水调节池(6)、微电解床(7)、机械混凝反应池(8)、斜管沉淀池(9)、活性污泥池(10)、竖流沉淀池(11)、气浮设备(12)和溶气罐(13)，所述含铬废水调节池(1)通过第一自吸泵(2)连接还原中和反应槽(4)。本实用新型从分析电镀酸碱废水的特点、水质成分及废水产生机理入手，从源头治理，提供了一套完整的电镀酸碱废水收集、处理、循环利用的新设备和新工艺。

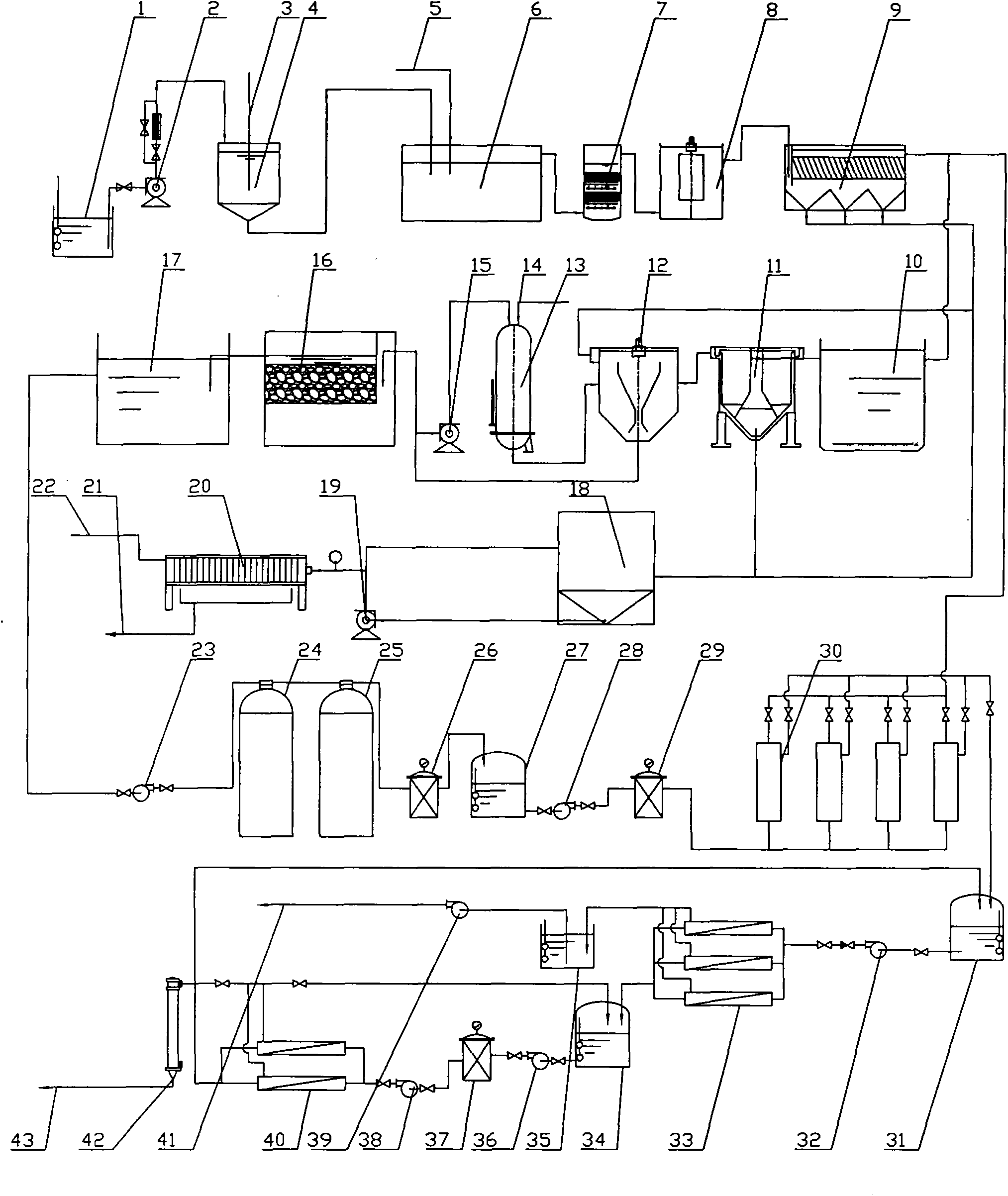

摘要附图
权利要求书
1.一种酸碱废水循环处理系统，包括含铬废水调节池(1)，其特征是还包括依次连接的还原中和反应槽(4)、综合废水调节池(6)、微电解床(7)、机械混凝反应池(8)、斜管沉淀池(9)、活性污泥吃(10)、竖流沉淀池(11)、气浮设备(12)和溶气罐(13)，所述含铬废水调节池(1)通过第一自吸泵(2)连接还原中和反应槽(4);斜管沉淀池(9)与竖流沉淀池(11)的排泥斗连接污泥浓缩槽(18)，污泥浓缩槽(18)通过第一增压泵(19)连接板框压滤机(20)，气浮设备(12)和溶气罐(13)通过溶气泵(15)连接多介质过滤器(16)的进水渠，多介质过滤器(16)的出水渠连接清水池(17)。
2.根据权利要求1所述的酸碱废水循环处理系统，其特征是所述还原中和反应槽(4)连接有第一压缩空气进入管(3);溶气罐(13)连接有第二压缩空气进入管(14)。
3.根据权利要求1所述的酸碱废水循环处理系统，其特征是所述，板框压滤机(20)底部连接泥饼外运通道(21)，板框压滤机(20)上连接有第三压缩空气进入管(22)。
4.根据权利要求1所述的酸碱废水循环处理系统，其特征是所述综合废水调节池(6)连接第二路废水混合进入管(5)。
5.根据权利要求1所述的酸碱废水循环处理系统，其特征是所述清水池(17)通过原水泵(23)连接机械过滤器(24)，机械过滤器(24)与活性炭过滤器(25)、精密过滤器(26)、过滤水箱(27)、过滤水泵(28)、第一保安过滤器(29)以及超滤系统(30)依次连接，超滤系统(30)与斜管沉淀池(9)的出水槽连接。
6.根据权利要求5所述的酸碱废水循环处理系统，其特征是所述超滤系统(30)连接超滤水箱(31)，超滤水箱(31)通过一级高压泵(32)与一级RO处理装置(33)、浓缩水收集水箱(34)、第二增压泵(36)、第二保安过滤器(37)、第三增压泵(38)、二段RO浓缩装置(40)以及薄膜蒸发器(42)依次连接，薄膜蒸发器(42)底部连接固废外运管路(43)。
7.根据权利要求6所述的酸碱废水循环处理系统，其特征是所述一级RO处理装置(33)连接清水池(35)，清水池(35)连接第二自吸泵(39)，第二自吸泵(39)连接回生产车间循环使用水管(41);二段RO浓缩装置(40)的出水管连接超滤水箱(31)。
说明书
酸碱废水循环处理系统
技术领域
本实用新型属于工业水处理技术领域，具体涉及一种处理电镀酸碱废水循环处理系统。
背景技术
电镀废水对环境的污染是长期以来制约电镀企业发展的一大难题，由于电镀废水中含有难以彻底清除的重金属，排放以后，对水体、自然界以及人类的危害非常大。解决电镀废水对环境污染的最根本办法，就是实现电镀废水的全部循环利用，达到零排放。虽然长期以来针对电镀废水回用，以期实现零排放的研究成果很多，但在实际生产中被成功运用的完整实例却并不多见，正如中国表面工程协会电镀分会副理事长兼秘书长马捷所说：“要真正做到严格意义上的零排放可以说是不可行的，或者叫得不偿失的。”(摘自《电镀认识误区解读：没有绝对的废水零排放》(慧聪表面处理网首页>资讯中心>电镀资讯2009/9/4/08:25;全文及出处附后))。这是由于这些技术在方法上延续了传统的末端治理思路，处理的是集水池中的废水。这种废水不但铜、镍、铬等金属离子被混合在一起，而且生产中使用的硫酸、盐酸、氢氧化钠以及各道工序中带入的不同有机和无机杂质也全部混合，这些在生产过程中原本被独立带入清洗水中的金属离子通过废水的汇集与其他金属离子以及各道不同工序中带入的杂质相互混合后很难再用经济方法分离出来，在生产实践因实现这种废水完全回用处理的手段复杂，成本高。所以推广普及十分困难。
发明内容
本实用新型的目的在于提供一种电镀酸碱废水的循环处理系统，是在研究一条完整的电镀生产线的各道工序中不同废水的产生机理的基础上，针对酸碱废水的具体特点和成分含量，分别运用对应的方法，将该水在工序中带入的杂质滤除，再使水返回原来清洗槽中使用，从而通过经济有效的手段将酸碱废水处理后闭环使用。
本实用新型的技术方案是：
一种酸碱废水循环处理系统，包括含铬废水调节池、以及依次连接的还原中和反应槽、综合废水调节池、微电解床、机械混凝反应池、斜管沉淀池、活性污泥池、竖流沉淀池、气浮设备和溶气罐，所述含铬废水调节池通过第一自吸泵连接还原中和反应槽;斜管沉淀池与竖流沉淀池的排泥斗连接污泥浓缩槽，污泥浓缩槽通过第一增压泵连接板框压滤机，气浮设备和溶气罐通过溶气泵连接多介质过滤器的进水渠，多介质过滤器的出水渠连接清水池。
所述还原中和反应槽连接有第一压缩空气进入管;溶气罐连接有第二压缩空气进入管。
所述板框压滤机底部连接泥饼外运通道，板框压滤机上连接有第三压缩空气进入管。
所述综合废水调节池连接第二路废水混合进入管。第二路废水混合进入管内的废水包括除油漂洗废水、还原漂洗废水、活化漂洗废水、解胶漂洗废水、超滤浓水等。
所述清水池通过原水泵连接机械过滤器，机械过滤器与活性炭过滤器、精密过滤器、过滤水箱、过滤水泵、第一保安过滤器以及超滤系统依次连接，超滤系统与斜管沉淀池的出水槽连接。
所述超滤系统连接超滤水箱，超滤水箱通过一级高压泵与一级RO处理装置、浓缩水收集水箱、增压泵、第二保安过滤器、第二增压泵、二段RO浓缩装置以及薄膜蒸发器依次连接，薄膜蒸发器底部连接固废外运管路。
所述一级RO处理装置连接清水池，清水池连接第二自吸泵，第二自吸泵连接回生产车间循环使用水管;二段RO浓缩装置的出水管连接超滤水箱。
本实用新型的有益效果是：
1、本实用新型从分析电镀酸碱废水的特点、水质成分及废水产生机理的入手，从源头治理，提供了一套完整的电镀酸碱废水收集、处理、循环利用的新设备和新工艺。
2、本实用新型把“RO膜二段循环分离”、微电解、生化、电化学等技术综合运用于电镀水处理，流程设计的针对性强、回收效率高，简洁实用易于推广，通过电镀酸碱废水处理的工艺和技术创新，进而实现了电镀清洗水100%回用(工艺损耗除外)。
3、本实用新型实现了二路废水分类在线即时处理，水质稳定洁净，而且产品品质明显提高，质量稳定，具有明显的经济效益。
4、本实用新型在线循环用水，节约了水资源，实现了清洁生产。
