申请日2013.10.25
公开(公告)日2014.01.22
IPC分类号E03F1/00; E03F5/22; E03F3/02
摘要
本发明公开了一种制绒设备废水排放系统，包括与制绒设备的排水口连接的排水管，所述排水管在进水端与出水端之间设有一根旁通管，所述旁通管两端与排水管连通，所述旁通管上安装有排水泵，所述旁通管在排水泵进水侧及出水侧均安装有阀门。本发明杜绝了废水回流的现象，保证设备能正常运转，同时这样也避免了重新铺设排水管路而增加成本，改造成本低。
权利要求书

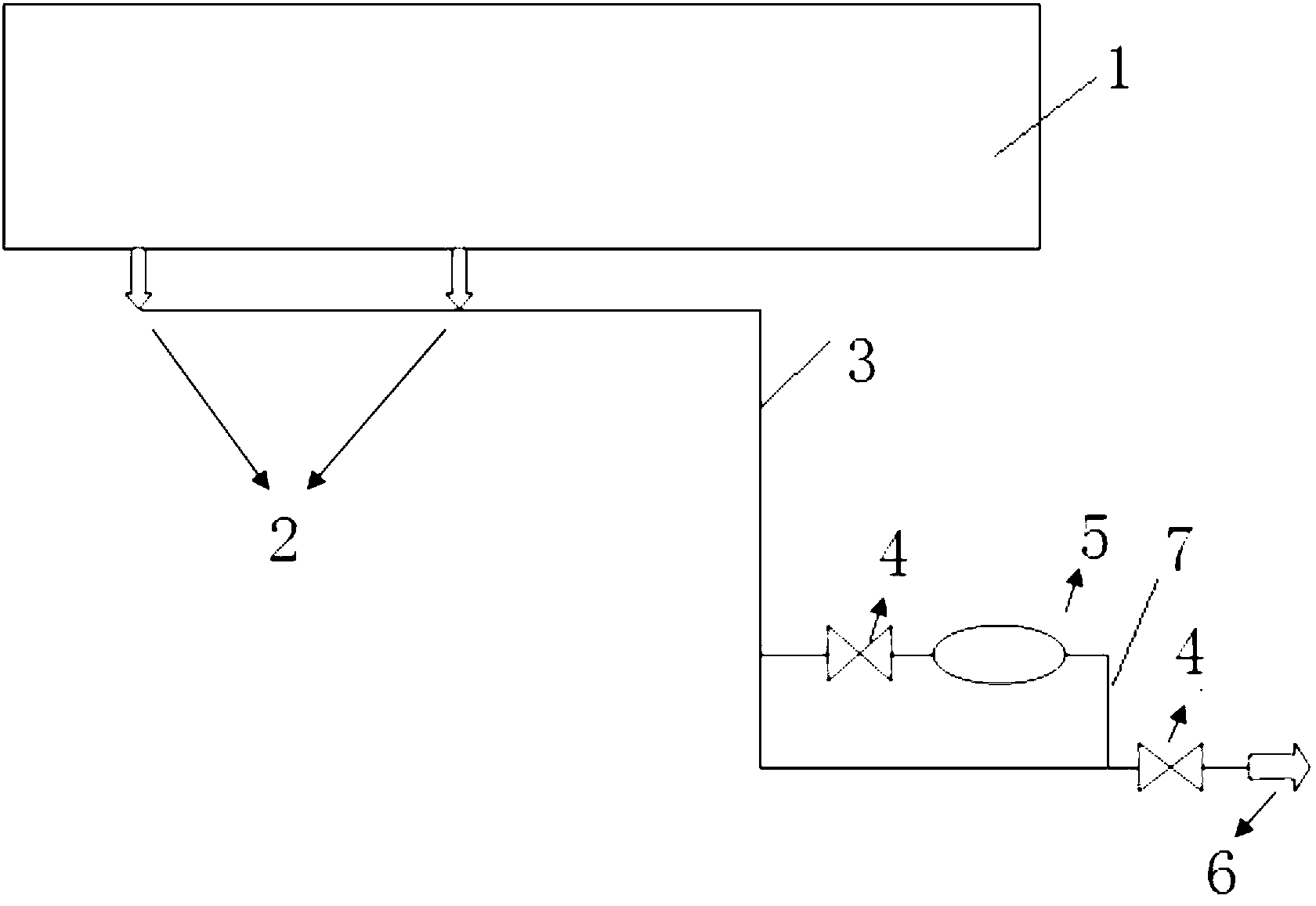

1.一种制绒设备废水排放系统，包括与制绒设备(1)的排水口(2)连接的排 水管(3)，其特征在于：所述排水管(3)在进水端与出水端之间设有一根旁通 管(7)，所述旁通管(7)两端与排水管(3)连通，所述旁通管上安装有排水 泵(5)，所述旁通管在排水泵进水侧及出水侧均安装有阀门(4)。
2.根据权利要求1所述的一种制绒设备废水排放系统，其特征在于：所述阀门 为球阀。
3.根据权利要求2所述的一种制绒设备废水排放系统，其特征在于：所述排水 泵为离心泵。
4.根据权利要求3所述的一种制绒设备废水排放系统，其特征在于：所述制绒 设备设有两个排水口。
5.根据权利要求1所述的一种制绒设备废水排放系统，其特征在于：所述旁通 管两端通过软管及接头与排水管连接。
6.根据权利要求1所述的一种制绒设备废水排放系统，其特征在于：所述排水 管上设有水压传感器，所述水压传感器控制排水泵及阀门的启闭。
说明书
一种制绒设备废水排放系统
技术领域
本发明涉及制绒设备的废水排放系统。
背景技术
现有技术中制绒设备采用管道直通式排水系统。这样排水系统排水过慢会 导致废水无法正常排放，严重时回流至设备内部，对现有设备造成损坏，造成 资源浪费，产品线无法正常生产。
发明内容
本发明所要解决的技术问题就是提供一种制绒设备废水排放系统，以低成 本的方式实现制绒设备废水的及时排放。
为解决上述技术问题，本发明采用如下技术方案：一种制绒设备废水排放 系统，包括与制绒设备的排水口连接的排水管，所述排水管在进水端与出水端 之间设有一根旁通管，所述旁通管两端与排水管连通，所述旁通管上安装有排 水泵，所述旁通管在排水泵进水侧及出水侧均安装有阀门。
优选的，所述阀门为球阀。
优选的，所述排水泵为离心泵。
优选的，所述制绒设备设有两个排水口。
优选的，所述旁通管两端通过软管及接头与排水管连接。
优选的，所述排水管上设有水压传感器，所述水压传感器控制排水泵及阀 门的启闭。
本发明在现有排水管上接出旁通管，并加装离心泵抽直接抽取设备排出来 的废水，同时保留原排水系统，以防止泵体损坏时，原系统还可使用，杜绝废 水回流的现象，保证设备能正常运转，同时这样也避免了重新铺设排水管路而 增加成本，改造成本低
