申请日2013.10.25
公开(公告)日2014.02.12
IPC分类号C02F9/12; C02F7/00; C02F1/70; C02F1/72; C02F1/48
摘要
本发明公开了冶金废水中高浓度氨氮处理装置，包括壳体(1)、进水口(2)、出水口(3)，进水口(2)和出水口(3)设置在壳体(1)两侧，壳体(1)内部设置有曝气器(4)，曝气器(4)的上方装有交错放置的折流挡板(5)，折流挡板(5)与出水口(3)之间设有不锈钢丝网填料(6)，不锈钢丝网填料(6)下部设有电磁激发器(7)，电磁激发器(7)一侧装有与壳体(1)外侧加药箱(8)相连的喷淋器(9)，加药箱(8)与壳体(1)之间设有计量泵(10)，计量泵(10)一侧还装有与壳体(1)内部相连的pH计(11)。本装置结构简单，处理效果好，成本低，没有二次污染，氨氮去除率达99.99%以上，值得广泛推广。
权利要求书
1.冶金废水中高浓度氨氮处理装置，其特征在于：包括壳体(1)、进水口(2)、出水口(3)，进水口(2)和出水口(3)设置在壳体(1)两侧，壳体(1)内部设置有曝气器(4)，曝气器(4)的上方装有交错放置的折流挡板(5)，折流挡板(5)与出水口(3)之间设有不锈钢丝网填料(6)，不锈钢丝网填料(6)下部设有电磁激发器(7)，电磁激发器(7)一侧装有与壳体(1)外侧加药箱(8)相连的喷淋器(9)，加药箱(8)与壳体(1)之间设有计量泵(10)，计量泵(10)一侧还装有与壳体(1)内部相连的pH计(11)。
2.根据权利要求1所述的冶金废水中高浓度氨氮处理装置，其特征在于：所述的进水口(2)与喷淋器(9)之间还装有布水器(12)和循环喷淋装置(13)。
3.根据权利要求1所述的冶金废水中高浓度氨氮处理装置，其特征在于：所述的电磁激发器(7)包括电磁发射器(14)和电磁接收器(15)，两者相距3-6cm，之间通过导线(16)和电源(17)连接。
说明书
冶金废水中高浓度氨氮处理装置
技术领域
本发明涉及冶金废水中高浓度氨氮处理装置，属于污水处理领域。
背景技术
冶金工业是人类历史上最古老的工业之一，18世纪产业革命后，钢铁工业迅速发展，造成严重的污染，进入20世纪以来，全球经济和工业的发展是冶金生产规模迅速增长，废水中高浓度的氨氮含量也不断增多，据调查，某冶金厂洗涤过滤工艺排出的废水NH4+含量超过10000mg/L，水体中的氨氮会造成湖泊和河流的富营养化，减少溶解氧的浓度，并对水体中的水生物产生毒性，同时氨氮也会腐蚀、堵塞管道和用水设备。
现有氨氮水处理技术大约有：物化法，生化联合法，新型生物脱氮法，膜处理法等等。虽然处理高浓度氨氮的处理方法有多种，但目前还没有一种能够兼顾流程简单、投资少、技术成熟、控制方便以及无二次污染、运行费用低的实际应用方法。
发明内容
为了解决现有技术中存在的去除效率低、成本高、容易产生环境污染的问题，本发明在于提供的冶金废水中高浓度氨氮处理装置，具有结构简单、处理效果好、运行费用低自动化程度高等优点，氨氮去除率达99.99%以上。

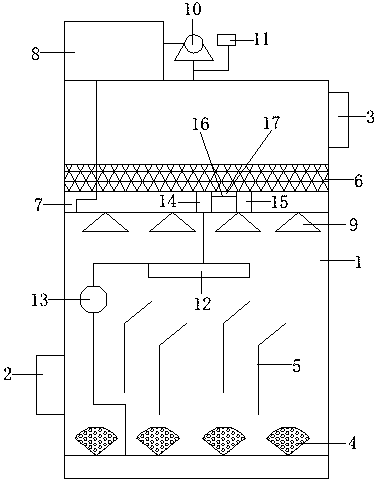

为了实现上述目的，本发明采取的具体技术方案是：冶金废水中高浓度氨氮处理装置，包括壳体(1)、进水口(2)、出水口(3)，进水口(2)和出水口(3)设置在壳体(1)两侧，壳体(1)内部设置有曝气器(4)，曝气器(4)的上方装有交错放置的折流挡板(5)，折流挡板(5)与出水口(3)之间设有不锈钢丝网填料(6)，不锈钢丝网填料(6)下部设有电磁激发器(7)，电磁激发器(7)一侧装有与壳体(1)外侧加药箱(8)相连的喷淋器(9)，加药箱(8)与壳体(1)之间设有计量泵(10)，计量泵(10)一侧还装有与壳体(1)内部相连的pH计(11)。
所述的进水口(2)与喷淋器(9)之间还装有布水器(12)和循环喷淋装置(13)。
所述的电磁激发器(7)包括电磁发射器(14)和电磁接收器(15)，两者相距3-6cm，之间通过导线(16)和电源(17)连接。
本发明冶金废水中高浓度氨氮处理装置的应用方法为：废水通过进水口(2)进入到壳体(1)内部，经曝气器(4)曝气的同时，废水经循环喷淋装置(13)送至喷淋器(9)进行喷淋，再利用布水器(12)均匀布水，絮凝物被折流挡板(5)拦截，电磁激发器(7)通过激发电磁产生电场，从而产生强氧化剂，进一步净化液体，pH计(11)随时监测壳体(1)内废水的酸碱度，控制加药箱(8)通过计量泵(10)向壳体(1)内部添加经过碱浸、酸洗以及金属催化后的活性炭溶液，该溶液可以再电场的作用下电离汽化，可以将氨氮还原为氮气，最后，液体经不锈钢丝网填料(6)过滤后从出水口(3)排出即可。
本发明的有益效果是：本装置结构简单，处理效果好，成本低，没有二次污染，氨氮去除率达99.99%以上，值得广泛推广。
